インバースキネマティクスの統合: D-H パラメータ手法を利用して、ジョイント変数とエンドエフェクタのポーズの間のシームレスなマッピングを実現します。
スムーズな軌道計画: 高度な補間アルゴリズムにより速度曲線が最適化され、特異点を回避しながら波形溶接またはセグメント溶接でのスムーズな移行が保証されます。
多軸連携:制御精度誤差±0.05mm以内で複雑な溶接経路の複数ジョイントの同期制御をサポートします。
リアルタイムパラメータ調整: アークフィードバック信号に基づいてワイヤ送給速度、電流、電圧を動的に調整します。
セグメント化されたパスの最適化: 波形溶接の移行セクションに対する特別な処理により、ビードの一貫性と接合部の完全性を確保します。
耐干渉アーキテクチャ: 敏感なロジック回路から高電力溶接ノイズを隔離するための特殊なレイアウト。
通信プロトコル: EtherCAT、Profinet、および PLC 統合用のすぐに使用できるインターフェイス。
| (特徴) | (技術仕様) |
| 配置精度 | 高精度 0402/0201 パッケージ化コンポーネント |
| プリント基板の製造 | レーザー穴あけ加工 (精度 < 0.2mm)、寸法誤差 ±0.1mm 以内 |
| はんだ付け方法 | SMT と DIP の組み合わせ (リフロー + ウェーブはんだ付け) |
| 環境保護 | 防塵、湿気、熱に対する耐性を備えたコンフォーマルコーティング |
| 試験基準 | ISO 9001:2015、IPC-A-610E準拠 |

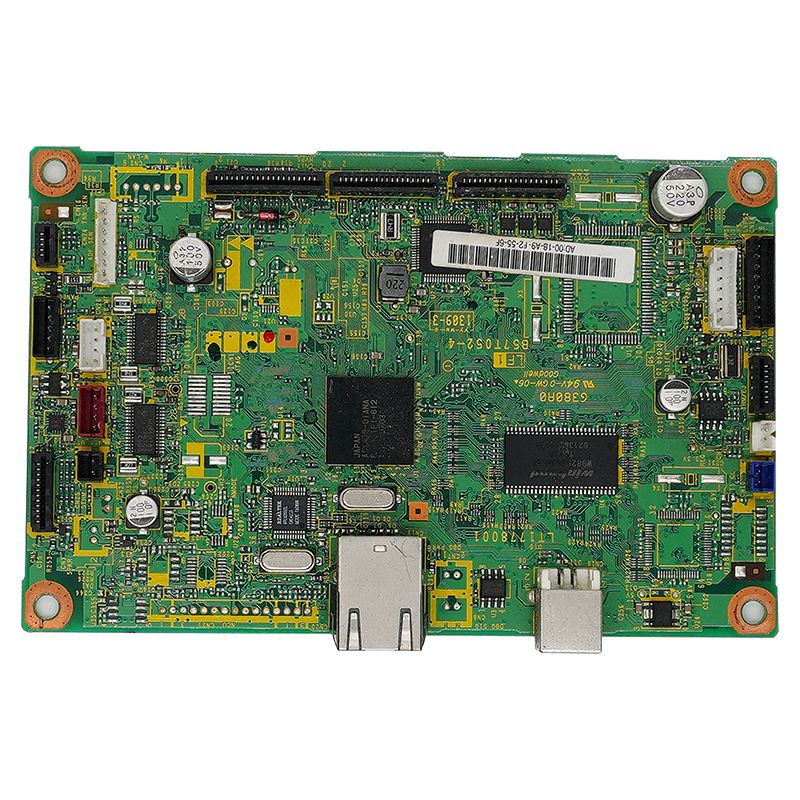

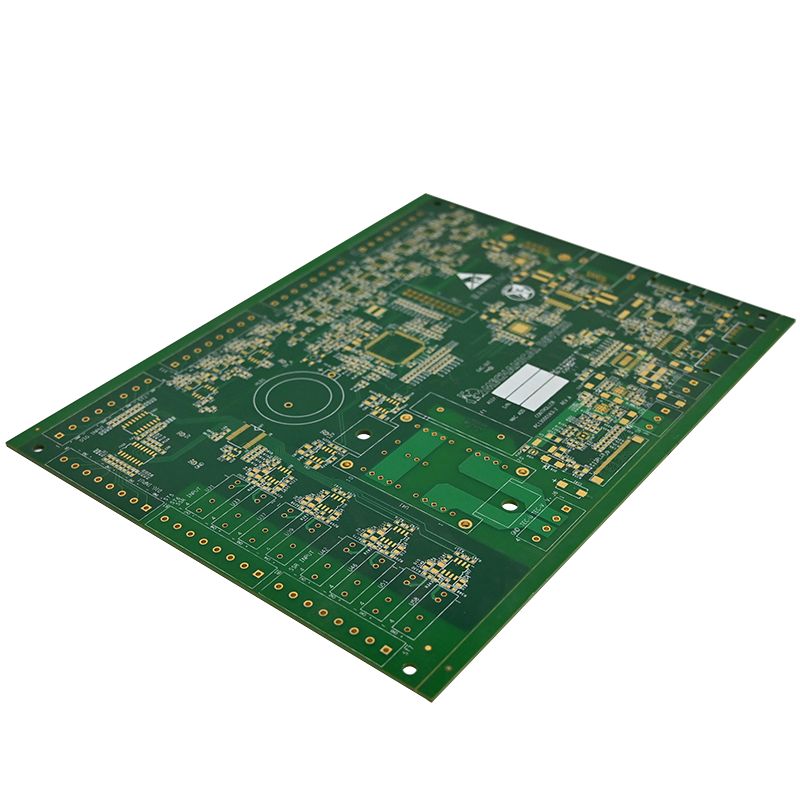

高性能はんだ付けロボット PCBA を設計するには、システム アーキテクチャの計画からハードウェアの製造、ソフトウェア制御、最終検証に至るまで、複数の側面を包括的に考慮する必要があります。以下では、製品が産業用溶接シナリオの厳しい要件を確実に満たすための主要な設計ポイントについて詳しく説明します。
はんだ付けロボット PCBA は、安定した効率的な制御システムを形成するために、モーション制御、溶接電力管理、センサー インターフェイス、通信モジュールをカバーする複数の機能モジュールのシームレスな統合を実現する必要があります。
モーション コントロール セクション: 多軸協調軌道計画 (デカルト座標系での 4-DOF 制御など) をサポートし、逆運動学アルゴリズムを通じて溶接トーチ エンド エフェクターの経路を関節角度コマンドに変換し、溶接軌道の精度を保証します。
溶接プロセスセクション: さまざまな溶接材料と接合タイプに応じて、リアルタイムで溶接パラメータを調整できます。例えば、波形溶接部では、溶接欠陥を回避し、溶接の安定性を確保するために、セグメント制御(直線部分を接続する移行部分など)が採用されています。
通信インターフェース:EtherCATやProfinetなどの産業グレードの通信インターフェースを備えており、上位コンピュータやPLCとの効率的なデータ通信を実現し、生産ライン全体の統合制御を容易にします。
PCBAを核としたハードウェア設計は、高信頼性、強力な干渉防止、高精度の原則に準拠し、製造プロセスの各リンクを厳密に制御して製品の品質を保証します。
PCB設計フェーズ:信号干渉を避けるための回路精度(誤差±0.05mm以内)と層間接続信頼性の管理に重点を置き、シミュレーション技術により回路レイアウトの合理性を検証します。
コンポーネントの選択: 主要コンポーネント (マイクロコントローラー、パワードライバーチップなど) はすべて工業グレードの製品を採用し、厳格なサプライヤーのスクリーニングと受入材料の検査を受けて、過酷な産業環境での安定した動作を保証します。
製造プロセス: プロセス全体には、回路の完全性と環境適応性を確保するための材料準備 (寸法誤差 ±0.1 mm 以内)、レーザー穴あけ (微細穴精度 0.2 mm 以下)、銅めっき、光化学エッチング、はんだマスク印刷などが含まれます。
はんだ付けプロセス: SMT 配置 (高精度 0402/0201 パッケージ コンポーネントなど) と DIP 挿入 (高出力デバイス用) を組み合わせ、リフローはんだ付けおよびウェーブはんだ付け技術を使用してコンポーネント接続の信頼性を確保します。最後に、洗浄プロセスを通じて残留フラックスを除去し、製品の安定性を向上させます。
はんだ付けロボット PCBA のソフトウェア システムは、動作制御と溶接プロセスの緊密な統合を実現し、高性能アルゴリズムを使用して溶接の精度と効率を確保します。
インバースキネマティクス ソリューション: D-H パラメータ法を使用して、ジョイント変数とエンドエフェクタの姿勢の間のマッピング関係を確立し、セグメント (波形溶接の遷移セグメントや直線セグメントなど) で溶接パスを処理して、動きの連続性と滑らかさを確保します。
軌道計画アルゴリズム: 滑らかな関節動作パスを生成し、動作プロセスの特異点を回避し、内挿アルゴリズムを通じて速度曲線を最適化し、動作の突然変異によって引き起こされる溶接エラーを削減します。
リアルタイムパラメータ調整:フィードバック信号(アーク電圧、電流波形など)に基づいて、ワイヤ送給速度と溶接電流を動的に調整し、溶接条件の変化に適応し、一貫した溶接品質を確保します。
2011年に設立されたUnixplore Electronics Co.,Ltdは、PCBおよびPCBAの設計と製造、部品調達、SMTおよびDIPアセンブリ、プログラミング、機能テスト、コンフォーマルコーティング、ボックス構築、ワイヤーハーネスおよびケーブルアセンブリ、完成品アセンブリ、パッケージングなどをカバーするワンストップのターンキー受託電子製造サービスの提供に注力してきました。当社の製品は、家電製品、自動車、セキュリティシステム、家庭用電化製品、産業用制御、医療機器、ヘルスケア、スマートホーム、軍事、航空およびその他の分野。
応用分野
家電製品 · 産業用制御機器 · 自動車 · 家庭用電化製品 · 医療機器 · セキュリティシステム · ヘルスケア · LED照明
生産能力:年間1,500,000枚以上のPCBAと150,000セットの完成品アセンブリの生産能力を有し、大ロットと小ロットの両方の注文のニーズを満たすことができます。
協力コンセプト: 品質向上とコスト最適化に重点を置き、「最高品質、短納期、低コスト、ノーリスク」の理念を堅持し、世界の顧客と長期的な建設的な協力関係を確立することに尽力します。
注文の柔軟性: 少量の注文を受け入れ、MOQ 制限はなく、顧客のカスタマイズされたニーズを完全にサポートします。
当社の運営は ISO 9001:2015 および IPC-610E 規格によって認証されており、国際品質管理システムを厳格に実施して、各製品が高品質基準を満たしていることを保証します。
弊社には 3,000 平方メートルを超える自社工場があり、製品の品質を強力にサポートするための専門的な生産設備と試験設備を備えています。
R&D チーム: 20 名のプロの R&D エンジニアが、カスタマイズされた設計と製品の最適化のための技術サポートを提供します。
生産ライン:SMT生産ライン6本、DIP組立ライン4本、完成品組立ライン2本を有し、効率的な自動生産を実現。
試験設備: 2 つのエージング試験室、2 つの高温および低温試験室、および PCBA のさまざまな安定性、信頼性、機能試験を実行できるさまざまな高度な試験機器。
主要設備:ヤマハ高速SMT機、10温度ゾーンリフローはんだ付け機、9温度ゾーンリフローはんだ付け機など、生産の精度と効率を保証します。
ODM/OEM PCBA および完成した電子製品のご注文を心より歓迎いたします。カスタマイズされた電子アセンブリ プロジェクトをお持ちの場合でも、専門的な PCBA 製造サービスが必要な場合でも、今すぐお気軽にお問い合わせください。高品質で効率的かつコスト効率の高いソリューションを提供します。
