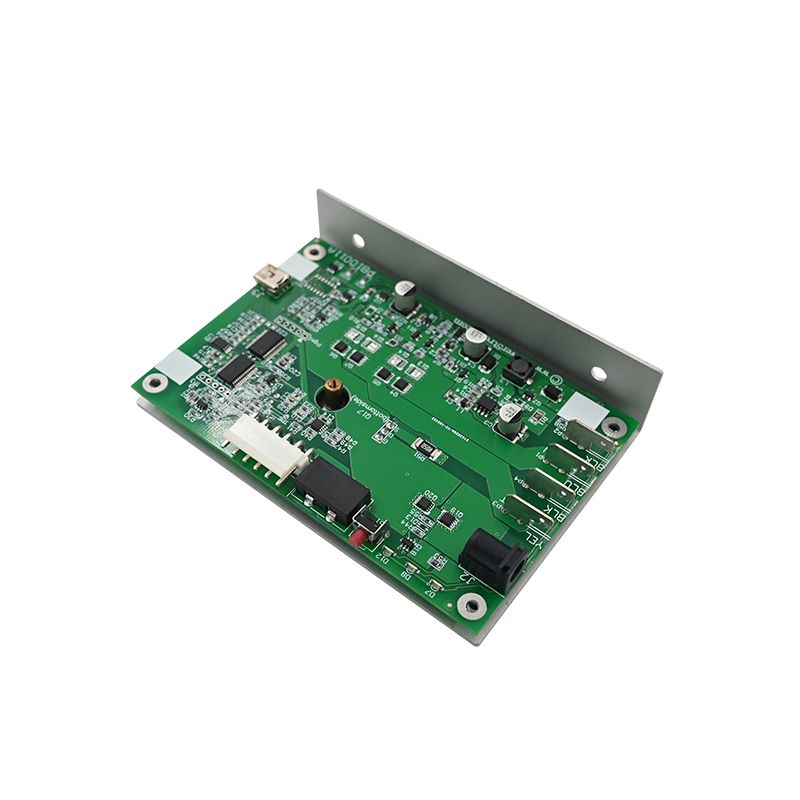

セーフティリレーPCBA

セーフティリレーPCBAは、冗長回路とフェールセーフロジックを通じてリアルタイムの監視と安全信号への応答を実現し、自動生産ライン、ロボットシステム、エレベーター制御、包装機器、安全保護システムで広く使用されています。

実際のプロジェクトでは、ユニエクスプロア エレクトロニクスは、信頼性、検証可能性、製造可能性という 3 つの中心目標に基づいてハードウェア アーキテクチャ、PCB レイアウト、セーフティ リレー PCBA の製造プロセスを体系的に設計し、複雑な動作条件下でも製品が安定した出力を維持できるようにします。

セーフティリレー PCBA の主要な設計ポイント:

1. 高信頼性部品の選定

工業グレードまたは安全性認証を受けたコンポーネントを使用

主要なリレー、MCU、フォトカプラ、コンパレータは安定したサプライチェーンから調達されています

電圧、電流、温度上昇パラメータの厳密なマッチング

2. 冗長性とフェールセーフ設計

デュアルチャンネル信号処理アーキテクチャ

フェールセーフ出力ロジック、異常時の自動シャットダウン

故障のリスクを軽減する電源投入時/実行時のセルフテストメカニズム

3. PCB レイアウトと EMI 制御

高電圧領域と低電圧領域の物理的分離

明確なリターンパスと完全な接地設計

重要な領域にフィルタリングとサージ保護を追加

4. 熱管理と長期動作安定性

パワーデバイスの合理的な配置

熱に敏感な領域にサーマルビアを追加

長期連続運転に最適

技術的パラメータ

セーフティリレーPCBA動作の信頼性を確保する方法

セーフティリレーの設計および製造段階でPCBAでは、次の側面に焦点を当てます。

全工程の機能試験と経年劣化試験

高温および低温サイクルおよび電気耐久性試験

ドライジョイントやコールドジョイントを避けるための厳格な溶接品質管理

キーノードのインライン検査（AOI / ICT / FCT）

追跡可能な生産プロセス管理と制御可能なバッチ一貫性

これらの対策により、セーフティ リレー PCBA は長期間の動作中に安定した出力を維持できるため、現場でのメンテナンス コストが削減されます。
