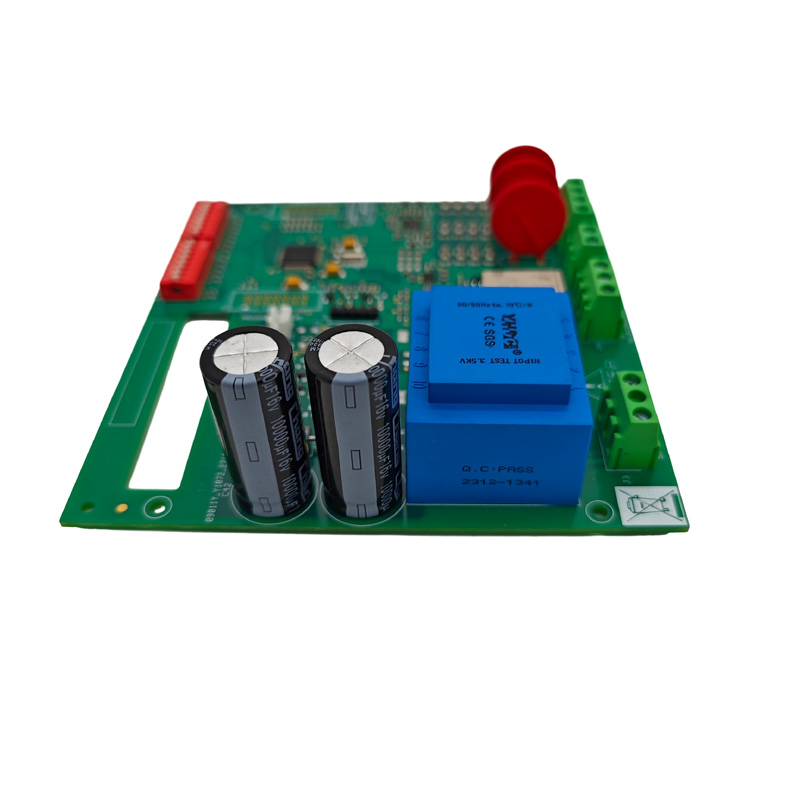

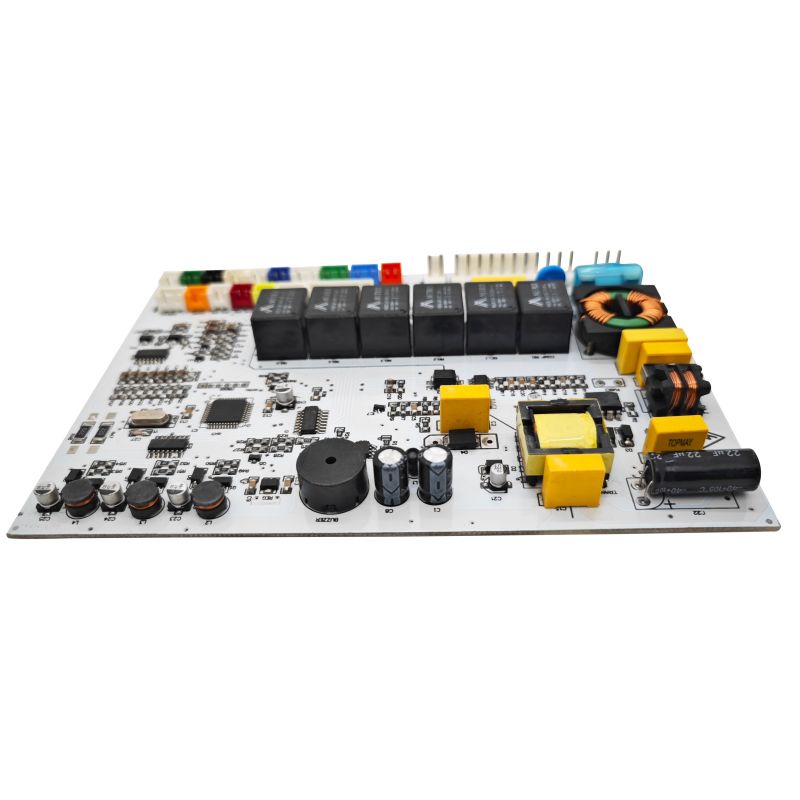

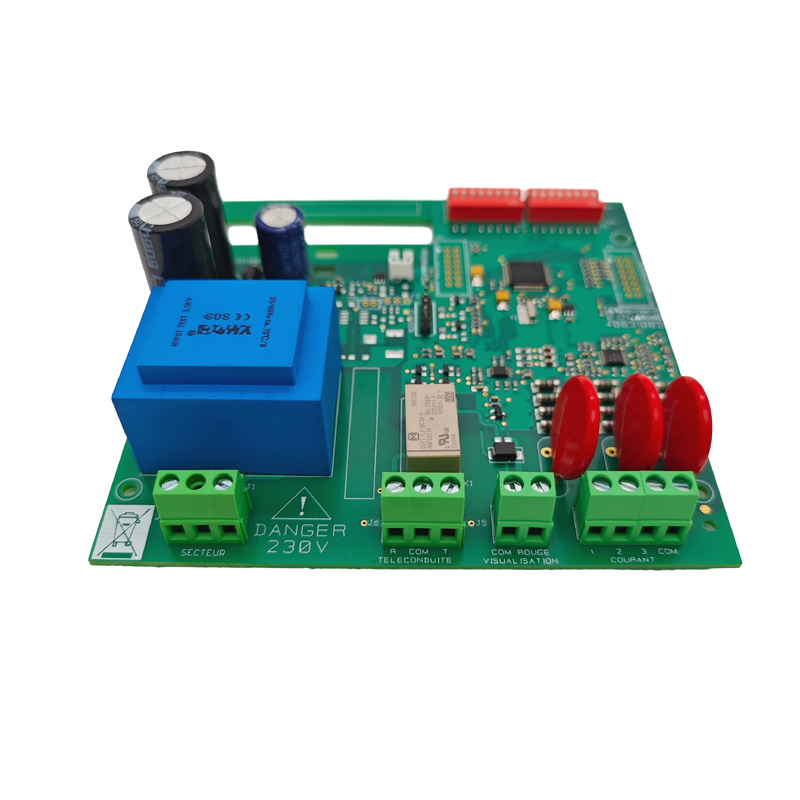

フィッシングソナーPCBA

フィッシングソナーシステム（魚群探知機）は、海洋探知装置の中核となる電子部品であり、レジャーフィッシング、商業漁業、水中探査に広く使用されています。プロの PCBA 製造サービス プロバイダーとして、当社は設計から最終製品の組み立てまでのワンストップ ソリューションを提供し、塩水噴霧、高湿度、極端な温度変動を特徴とする過酷な海洋環境でも信頼性の高い動作を保証します。

フィッシングソナーPCBAの2つのコアアセンブリ

ソナー システムは 2 つの電子アセンブリで構成されており、それぞれが明確に異なる PCBA 要件を備えています。

ディスプレイ/プロセッサー PCBA

• ソナー信号処理 - 反射エコーをデジタル画像に変換

• GPS ナビゲーションの統合 – 位置データとソナー測定値を組み合わせる

• ディスプレイの駆動 - LCD またはタッチスクリーン出力の制御

• ユーザーインターフェイスのインタラクション - ボタンまたはタッチ入力の読み取り

トランスデューサの PCBA

1. パルス生成 – ソナー周波数で高電圧バースト (±40V ～ ±100V) を生成します。

2. エコー受信 - 弱い戻り信号を増幅および調整します (マイクロボルト範囲)

3. 送信/受信切り替え - 送信モードと受信モードを迅速に切り替えます。

4. インピーダンスマッチング - ケーブルとトランスデューサー特性のマッチング

最新の製造トレンド: ハイエンドの釣り用トランスデューサでは現在、SMT テクノロジーが使用されており、圧電素子を PCBA に直接取り付けるピック アンド プレース マシンが、セラミック結晶の手動位置決めを置き換えて、精度の向上とコストの削減を実現しています。

主要な技術仕様

利用可能な構成

• 単一周波数、単一ビーム: 38 kHz、50 kHz、200 kHz @ 1 kW

• デュアル周波数、シングルビーム: 38/200 kHz または 50/200 kHz (釣り用に共通)

• ハイパワー: 4 kW 深海商用構成

PCBA の物理仕様

設計上の 6 つの重要な考慮事項

1. シグナルインテグリティ – 検出精度の確保

ソナー周波数の範囲は 50 kHz から 900 kHz 以上です。 PCBA レイアウトは検出範囲と精度に直接影響します。

• インピーダンス制御トレース: トランスデューサ ケーブルでは通常 50Ω または 75Ω

• 一致した配線長: フェーズド アレイ トランスデューサの場合、すべての要素配線が同一の電気長である必要があります。

• ガードリング: 敏感なアナログ入力を接地された配線で囲み、ノイズを除去します。

• 個別のアナログ/デジタル グランド: 電源入力近くの単一のスター ポイントに接続します。

2. 湿気からの保護 – 信頼性の最大の要素

海洋環境では、PCBA は塩水噴霧、結露、直接浸漬にさらされます。絶縁保護コーティングは交渉の余地がありません。

IP 格付けの対象:

• 表示部：IP65以上（防塵、耐水噴霧）

• トランスデューサーアセンブリ: IP68 最小 (1m+ までの耐浸水)

3. 送信/受信 (T/R) スイッチング - 敏感な受信機の保護

ソナートランスデューサーは送信と受信を同時に行うことはできません。 PCBA には、高感度の低ノイズ アンプ (LNA) を高電圧送信パルスから保護する T/R スイッチが含まれている必要があります。

• 3層保護：チョッパー回路+電圧クランプ+直列抵抗

• 応答時間: <10μs (浅瀬の深さ 1 フィート = 往復 2μs)

• レシーバー保護定格: ±5V 入力で±100V ピークに耐える

4. パワーアンプの設計

MCU のロジック レベル信号 (5V) をトランスデューサーの駆動に必要な電圧まで昇圧します。

5. レシーバーチェーン - 増幅とフィルタリング

反射エコーは非常に弱いです (ミリボルトまたはマイクロボルト)。受信機チェーンには、低ノイズで高ゲインが必要です。

6. 電源設計

単一の 12V 海洋バッテリー入力から複数のクリーンな電圧レールを生成します。

推奨事項: デジタル レールとアナログ レールには個別のスイッチング レギュレータを使用します。レシーバーチェーンに最もクリーンな電力を供給するには、コンバーターを切り替えた後に LDO を使用します。

PCBA レイアウトの信頼性ルール

材料選択ガイド

製造テストの要件

環境認証（商品規格）

よくある質問

Q1: トランスデューサアセンブリにはリジッド FR4 またはフレキシブル PCB が使用されますか?

どちらも実行可能です。選択はパフォーマンスと信頼性に影響します。

• Rigid FR4: シンプルな単一素子トランスデューサ、低周波数 (50 ～ 83 kHz) 設計に最適です。コストが低く、製造が容易ですが、湾曲した船体の形状に適合できません。

• フレキシブル PCB: フェーズド アレイ、高周波 (200 kHz+)、湾曲したハウジング設計に最適です。複雑な形状に適合し、ハウジングのサイズを縮小しますが、コストは高くなります。

業界のトレンド: 高級魚群探知機は現在、SMT 圧電素子を備えたフレキシブル PCBA を使用しており、湾曲または直線アレイで数十の小型トランスデューサー素子を正確に位置決めしてソナー ビームを形成することができます。

Q2: 高電圧送信パルスから受信機プリアンプを保護するにはどうすればよいですか?

3 層の保護スキームを使用します。

1. チョッパー回路: レシーバー入力と直列のバックツーバック MOSFET または PIN ダイオード – 送信中にオフになります

2. 電圧クランプ: バックツーバックショットキーまたはツェナーダイオードが±5Vまたは±10Vにクランプ

3. 直列抵抗: T/R スイッチと LNA 入力間の 100Ω ～ 1kΩ 抵抗により、障害状態時の電流が制限されます。

Q3: 断続的なソナー信号やゴーストエコーの原因は何ですか?

多くの場合、PCBA 設計またはアセンブリの欠陥が原因であると考えられます。

1. コネクタからの湿気の侵入 → コネクタ接合部をポットにし、密閉型コネクタを使用する

2. SMT 要素のはんだ接合部にひび割れ → フレキシブル PCB を使用し、エポキシ アンダーフィルを追加

3. 電源レールのデカップリングが不十分 → 1000μF のバルク コンデンサを追加し、LNA レールに 100μF+100nF のデカップリングを別途追加

4. バンドパス フィルターのチューニングが不十分 → 許容差 1% のコンポーネントを使用し、ネットワーク アナライザーで検証する

当社を選ぶ理由 – フィッシングソナーの PCBA 要件に適合した精度

当社は、海洋エレクトロニクス製造特有の課題に対処するための機能を構築しました。

1. 成熟した湿気保護プロセス

塩水噴霧腐食と湿気の侵入は、海洋環境における主な課題です。当社では、選択的スプレー (コネクタ領域の正確な回避) と検査を容易にする UV 蛍光トレーサーを備えたアクリル、シリコン、ウレタンのコンフォーマル コーティング オプションを提供しており、トランスデューサ アセンブリの IP68 保護要件を満たしています。

2. フレキシブル PCB およびリジッドフレックスの製造能力

ハイエンドの釣り用トランスデューサでは、フレキシブル PCB + SMT 圧電素子ソリューションの使用が増えています。当社は、フレキシブル PCB (ポリイミド/PET) およびリジッドフレックス基板の製造をサポートしており、正確なアレイの位置決め、湾曲したハウジングの互換性、および全体のサイズの縮小を可能にします。

3. ワンストップのターンキー サービス – 調整オーバーヘッドの削減

PCB製造→コンポーネント調達→SMT/DIPアセンブリ→プログラミング→機能テスト→コンフォーマルコーティング→ワイヤーハーネスアセンブリ→完成品アセンブリまで、すべてのプロセスが社内で完了し、マルチベンダーの調整コストと品質リスクを最小限に抑えます。

4. 包括的なテストおよび検証機能

2 つのエージング試験室、2 つの高温/低温試験室、および幅広い専門的な試験機器を備えており、以下のことを実行できます。

• インサーキットテスト (ICT)

• 熱サイクル試験（-40℃～+85℃）

• 塩水噴霧試験

• 温度衝撃試験

• 機能テスト（T/Rスイッチング検証、ノイズフロアテストを含む）

5. 柔軟なボリュームのサポート

年間の PCBA 生産能力は 150 万ユニットを超え、MOQ なしでの少量のパイロット実行をサポートし、プロトタイプの検証から量産へのシームレスな移行を実現します。

私たちの資格

• 設立：2011年

• 工場面積: 3,000 平方メートル以上

• 研究開発エンジニア：20名

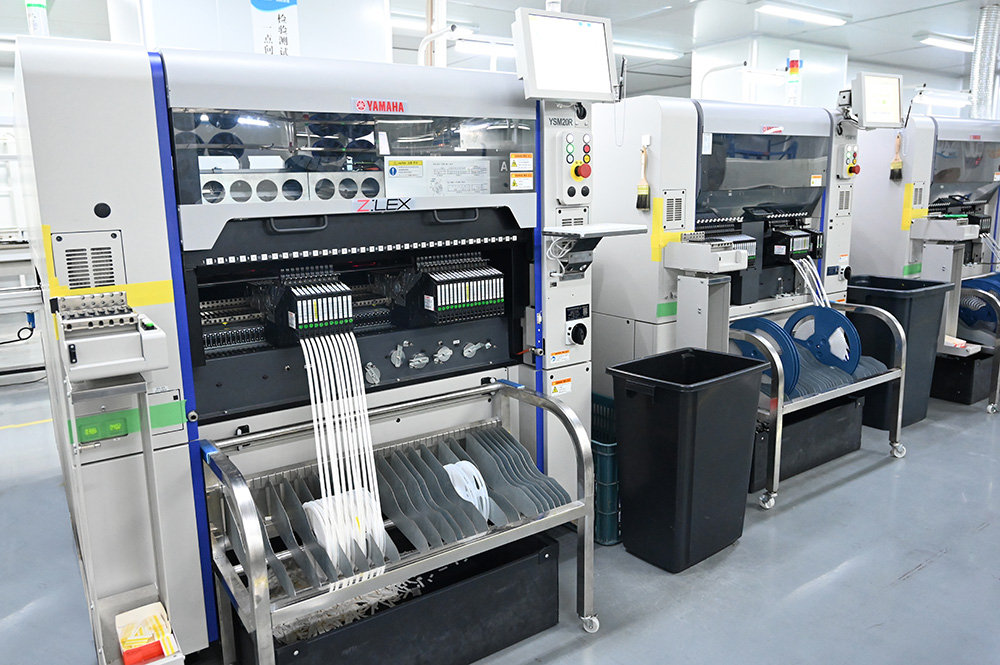

• SMT生産ライン: 6

• DIP組立ライン: 4

• 完成品組立ライン：2

• 品質システム: ISO 9001:2015 認定、IPC-610E 準拠

• 輸出市場: 北アメリカ、南アメリカ、ヨーロッパ、アジア、オセアニア
