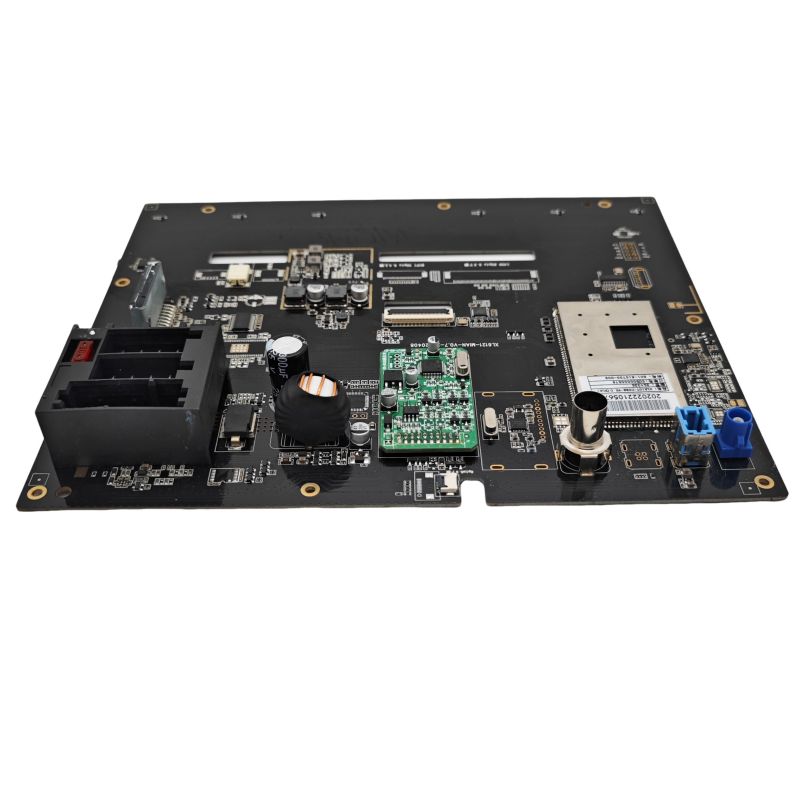

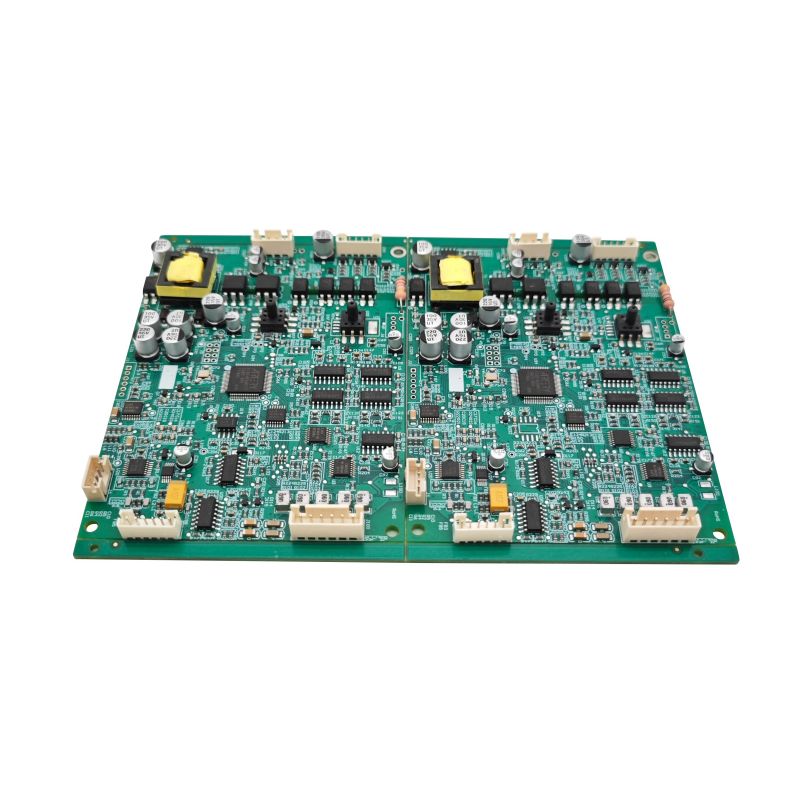

産業用ロボット基板

窒素リフローはんだ付けとは何ですか?なぜそれを検討するのですか?

窒素リフローにより、オーブン内の標準空気が 99.9% 純度の N₂ に置き換えられます。酸素が存在しないため、はんだペーストやコンポーネントのリード線での酸化物の形成が防止されます。

プロセスの比較

産業用ロボットのPCBAの酸化問題

産業用ロボットの PCBA では、MOSFET、ゲート ドライバー、および電源管理 IC の下に大きなサーマル パッド (露出した銅) が使用されることがよくあります。これらのパッドは空気リフローで急速に酸化し、はんだが完全に濡れるのを防ぎます。その結果、熱が閉じ込められ、1,000 時間以上の稼働後に現場での故障の原因となる空隙が生じます。

窒素リフローが明確な価値を提供する場合

すべての産業用ロボット PCBA が同じように恩恵を受けるわけではありません。窒素は特定のシナリオで意味を持ちます。

広い銅エリアと重いコンポーネント

現実世界のデータ: 単一基板上に 12 個のパワー MOSFET を備えた 6 軸ロボット コントローラー PCBA では、窒素リフローによりフィールド リターンが 24 か月で 3.2% から 0.4% に減少しました。主な故障モードである過熱を引き起こすサーマルパッドのボイドは 87% 減少しました。

低電圧、大電流のトレース

産業用ロボットのサーボドライブ用 PCBA は、内層で 30 ～ 80A を伝送します。電流検出抵抗 (0.5 mΩ、2512 パッケージ) の下の空隙により抵抗の変動が生じ、トルクの読み取り値が損なわれます。

窒素リフローが不要な場合

窒素によりコストが増加します (オーブンの改造 + ガス消費量 = PCBA あたり 0.08 ～ 0.12 ドル)。このような場合には使用しないでください。

熱質量が小さい小型ボード

高活性フラックスを使用した基板

一部の無洗浄フラックス (Senju M705-GRN360-K2-V など) には、240°C までの空気中で効果的に機能する活性剤が含まれています。窒素は測定可能な利点を追加しません。酸素感度についてはフラックス データシートを確認してください。

産業用ロボット PCBA の実装パラメータ

窒素を使用する場合は、これらの特定の設定を適用してください。

窒素下のオーブンプロファイル

致命的: リフローピーク中は O₂ を 1000 ppm 未満に保ちます。 1500 ppm を超えると、利点はなくなり、ボイドは空気リフロー レベルに戻ります。

窒素流量と純度

費用の見積もり: 100×150 mm の一般的な産業用ロボット PCBA の場合、10,000 個の体積で窒素により基板あたり 0.10 ドルが追加されます。 100,000 ボリュームの場合、コストはボードあたり 0.04 ドルに下がります。

窒素の利点を検証するためのテスト

産業用ロボットの PCBA に窒素を適用する前に、次の 2 つのテストを実行してください。

排尿の比較（X線）

1. 20 枚の基板を空気中でリフローし、20 枚の基板を窒素中でリフローします

2. 各基板を 0° および 45° 傾けて X 線撮影します。

3. 最大のサーマルパッド (モータードライバー IC など) の下の空隙面積を測定します。

4. 窒素正当化の合格基準: 空気と比較して空隙削減 > 50%

断面およびせん断試験

FAQ -- 産業用ロボット PCBA の窒素リフローに関するよくある質問

Q1: 窒素リフローにより、振動にさらされる産業用ロボット PCBA のはんだ接合の信頼性が向上しますか?

答え:はい、ただし特定の障害メカニズムにのみ適用されます。産業用ロボットは、サーボ モーターやギアボックスから 5 ～ 50 Grms の振動を受けます。振動に関連した 2 つの故障は窒素によって改善されます。

カーケンダルの排尿-- エアリフローでは、銅と錫の金属間化合物 (IMC) の成長が不規則で、界面に微細なボイドが生成されます。振動が加わると、これらの空隙が合体し、5,000 ～ 10,000 時間後に亀裂が生じます。窒素リフローにより、ボイドのない均一な IMC (Cu6Sn5 層) が生成されます。振動試験 (20 Grms、10 ～ 2000 Hz、100 時間) では、窒素接合部が 3 倍長く存続することが示されています。

重い部品付近のはんだ疲労-- 産業用ロボット PCBA 上の大型トランス (15×15 mm) は、ロボットのウォームアップ (25°C ～ 85°C) 中に熱膨張差を生じます。エアリフローでは、応力が最も高いコンポーネントの角の下にボイドが集中します。これらの空隙は亀裂の開始点として機能します。窒素を使用すると、ボイドのない接合により応力が均等に分散されます。

量的改善-- 加速寿命試験 (熱衝撃 -40°C ～ +125°C、1000 サイクル + 同時振動) により、次の結果が得られます。

- エアリフロージョイント: 12% の亀裂または破損

- 窒素リフロー接合部: 1.5% 亀裂

しかし窒素は、不適切に設計されたパッド形状や不適切なステンシル開口部を修正しません。常に最初にそれらを最適化し、それから窒素を追加します。

Q2: 産業用ロボットの PCBA パワーステージではどの程度の空隙率が許容されますか?また、窒素はそれを達成できますか?

答え:産業用ロボットの PCBA パワーステージ (モータードライブ、IGBT、MOSFET) の場合、許容できるボイドは熱負荷によって異なります。次の 3 つの層が存在します。

Tier 1 -- 高電力 (FET あたり連続 > 20A)
許容可能なボイド領域: < 5%。単一空隙直径: < 0.2 mm。これは、窒素リフロー (1000 ppm O2) と真空リフロー (オプション) を使用した場合にのみ達成可能です。窒素がなければ、典型的な空隙は 15 ～ 25% になります。

Tier 2 -- 中電力 (ピーク 10 ～ 20A、断続的)
許容可能なボイド領域: < 10%。 0.5 mm を超える単一のボイドはありません。窒素リフローでは、一貫して 5 ～ 8% のボイドが達成されます。エアリフローでは 12 ～ 18% が生成されます。多くの場合わずかですが、熱シミュレーションが許可されていれば合格します。

Tier 3 -- 低電力 (< 5A、信号 IC)
許容可能なボイド領域: < 25%。ボイドは熱影響を最小限に抑えます。窒素は不要です。エアリフローで十分です。

真空なしでも窒素は Tier 1 を達成できますか?いいえ、窒素だけでも、フラックスガスが閉じ込められるため、最小ボイドが 5 ～ 8% に達します。 5% 未満のボイド (SiC MOSFET または GaN デバイスにとって重要) の場合は、真空リフロー (はんだが溶けた後にガスを除去) が必要です。窒素 + 真空では 1 ～ 3% のボイドが得られます。

産業用ロボット PCBA のテストプロトコル：10枚の基板のボイドを測定します。平均が 15% を超える場合は、窒素を追加します。平均 8 ～ 15% で、コンポーネントあたりの消費電力が 2W 未満の場合、空気は許容されます。 8% 未満が必要な場合は、窒素とステンシルの最適化 (フラックスを放出するためのサーマル パッドのビア) を指定します。

Q3: 既存のエアリフローオーブンを産業用ロボットの PCBA 製造用に窒素に変換できますか?

答え:はい。ただし、交渉の余地のない変更が 3 つあります。多くのメーカーは部分的な変換を試みて失敗します。

変更例 1 -- オーブンでの密閉
エアリフロー炉では出入口カーテンやゾーン間に隙間があります。窒素純度には、50 L/分未満の酸素流入が必要です。インストール：

- 二重層磁気カーテン (単純なチェーンの代わり)

- 陽圧制御 (オーブン内で 1 ～ 2 mm H₂O)

- すべてのアクセスパネルを高温シリコンガスケットで密閉します。

密閉しないと、窒素を 3 ～ 5 倍消費し (基板あたり 0.30 ～ 0.50 ドルかかります)、依然としてピーク時に 5000 ppm の O₂ が存在します。これは、適切に調整されたエア オーブンよりも悪いです。

変更 2 -- 酸素監視システム
2 つのジルコニア O₂ センサーを取り付けます。1 つは予熱ゾーンに、もう 1 つはリフロー ピーク ゾーンにあります。センサーは毎月校正する必要があります。多くの産業用ロボット PCBA メーカーはキャリブレーションを省略し、なぜ無効化が戻ってくるのか疑問に思っています。

変更点 3 -- コンベアと潤滑
標準的なオーブン コンベヤ潤滑剤は窒素中で蒸発します (酸素が存在しないと分解温度が変化します)。パーフロロポリエーテル（PFPE）グリースを使用してください。 Kester または Klüber ブランド。標準的な潤滑剤は基板を汚染し、はんだボールを生成します。

変換コストとスケジュール:

- 機器: $8,000--$15,000 (シール、カーテン、センサー、流量制御)

- インストール: 2 日間のダウンタイム

- 窒素供給: 液体タンクまたは PSA 発生器 ($300--$500/月のリース)

- 産業用ロボットの PCBA 量 > 50,000/年の回収期間: 6 ～ 8 か月 (やり直しと現場での返品の減少による)

変換しないでください年間ボリュームが 20,000 ボード未満の場合。代わりに、すでに窒素リフローを行っている委託製造業者を使用してください。

意思決定マトリックス -- 窒素を使用する必要がありますか?

最終的な推奨事項

窒素リフローは、以下を含む産業用ロボット PCBA にとって明らかに理にかなっています。

- 大型サーマルパッド (> 25 mm²)

- 露出ダイパッドを備えた BGA または QFN

- コンポーネントあたり 5W を超える電力段の消費

- 信頼性要件 < 5 年間の現場故障率 1%

窒素は、コンポーネントが小さく熱の問題がない、シンプルで低電力の産業用ロボット PCBA (センサー インターフェイス、I/O ボード) には意味がありません。

実践的なアドバイス: 窒素中で 100 枚のボードのトライアルを実行します。 X線排尿。現在のエアリフロー結果と比較してください。空隙面積が 50% 以上減少する場合は、窒素を導入してください。減少が 30% 未満の場合は、フラックスまたはステンシルの設計が本当の問題です。最初にそれらを修正してください。
