信頼性の高い植栽照明 PCBA を作る方法

植栽照明 (園芸用 LED 器具) は、毎日 12 ～ 16 時間の連続稼働、高湿度環境 (60 ～ 90% RH)、および重大な熱ストレスなどの厳しい条件下で動作します。 PCBA は設備全体のバックボーンです。ここでの失敗は作物の損失とエネルギーの無駄を意味します。

産業および農業分野にわたるパワー エレクトロニクスと PCB 製造における 20 年の経験により、私は何百件ものライト栽培分野の障害を分析してきました。このガイドでは、軽量 PCBA を実装するための材料の選択、熱管理、スペクトル設計、実証済みの信頼性パラメーターについて説明します。

植栽ライト PCBA が行うべきこと

植栽光PCBAは人工光により植物の光合成をサポートします。標準的な照明とは異なり、園芸用 PCBA は、継続的な高出力動作を管理しながら、特定の波長 (開花には赤、栄養成長には青) を提供する必要があります。

植栽ライト PCBA の基本的な機能:

- スペクトル出力制御:LED チップを正確な波長 (660nm 赤、450nm 青) で偏差 ≤±5nm で駆動します

- 熱放散:LED 接合部から熱を取り除き、早期のルーメン低下を防ぎます。

- 電力調整:AC入力(85～265V)またはDC入力(12～52V)をLEDストリング用の安定した定電流に変換します。

- 環境保護:温室の湿度と温度変化に耐えます

標準 LED PCBA との主な違い:軽量 PCBA を植えるには、より高い電力密度 (基板あたり 40W ～ 200W+) と、さまざまな作物の種類に合わせた特定のスペクトル調整が必要です。

主要な技術仕様

成長段階別のスペクトル要件

現在の園芸用 LED 規格とメーカーの仕様に基づいています。

電気および電源仕様

電力範囲は商用植栽用軽量 PCBA 仕様に基づいています。

物理的および熱的仕様

園芸用途向けの PCB 製造基準に基づいています。

PCB 材料の選択: 信頼性にとって重要

PCB 材料の選択は、植栽照明の寿命と性能に直接影響します。

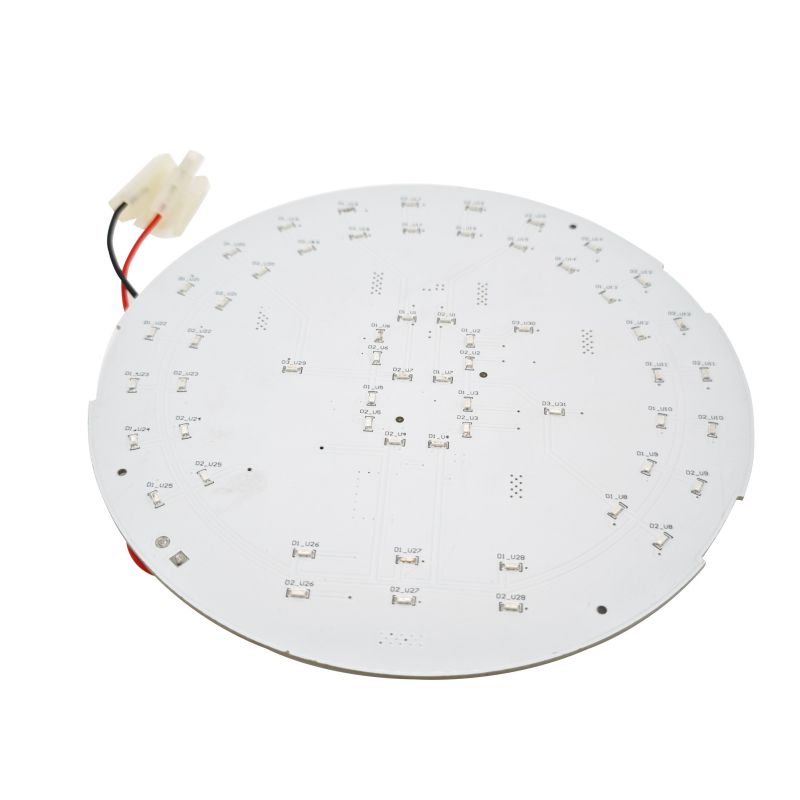

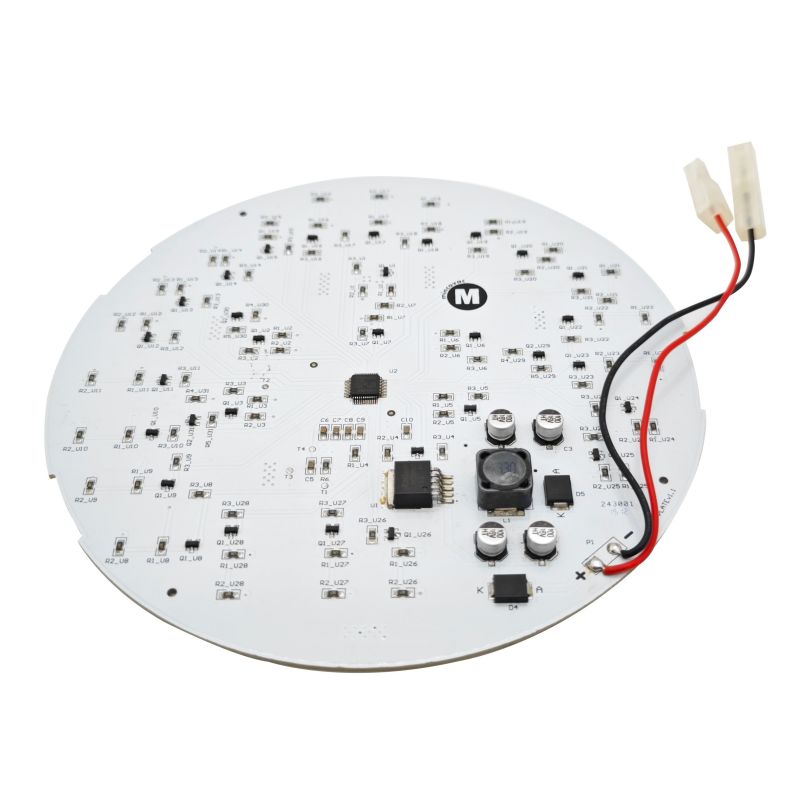

アルミニウム MCPCB (植栽照明に最も一般的)

アルミニウム MCPCB は、商用植栽軽量 PCBA の 80% 以上を占めています。熱性能とコストの最適なバランスを提供します。

アルミニウムを選択する場合:ほとんどの商用植栽ライトは 40W ～ 200W です。 1 ～ 3 W/m·K のアルミニウム PCB は、標準的な LED 密度には十分です。

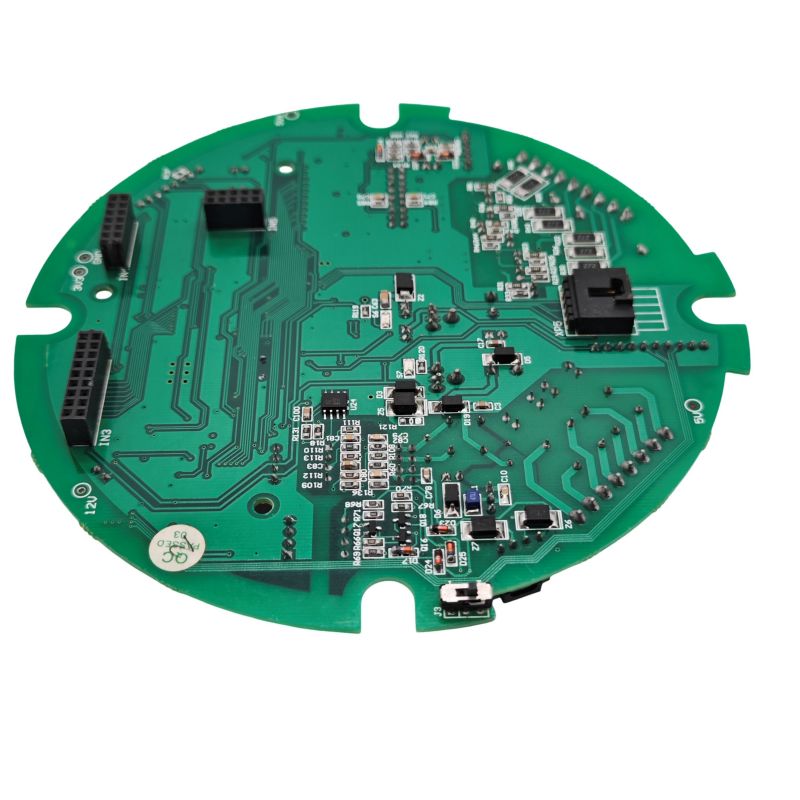

FR4 (コスト重視または低電力)

FR4 植栽ライト PCBA は以下の用途にのみ適しています。

- 30W未満の低電力器具

- 外部ヒートシンクを備えた設計

- 短期または趣味のアプリケーション

制限：FR4 は効果的に熱を放散できません。 LED ジャンクション温度は、同等のアルミニウム MCPCB 設計よりも 15 ～ 25°C 高くなります。

セラミックPCBA（プレミアム/高信頼性）

セラミック基板 (アルミナまたは窒化アルミニウム) は誘電体層を完全に除去し、20 ～ 200+ W/m·K の熱伝導率を達成します。

以下に最適:非常に高い電力密度 (>3 W/cm²) または絶対的な信頼性が必要なアプリケーション。

連続稼働のための熱管理

植栽ライトは毎日 12 ～ 16 時間、年間 365 日作動します。熱管理は信頼性の最大の要素です。

熱経路の最適化

経験則:LED ジャンクション温度が 10°C 低下するごとに、寿命は 2 倍になります。

サーマルインターフェースマテリアル (TIM)

MCPCB と治具ヒートシンクの間:

- 必要な TIM:シリコンまたはセラミックサーマルパッド (最小 3 W/m・K)

- 厚さ:0.5mm～1.5mm

- 圧縮：20～30% エアギャップを排除する

電流トレースの銅の重量

園芸用照明の IPC-2221 電流容量規格に基づいています。

スペクトル設計と波長制御

植物は、さまざまな成長段階に応じて特定の光スペクトルを必要とします。 PCBA はこれらの波長を正確に提供する必要があります。

植栽照明の標準波長

赤:青の比率に関する推奨事項

業界情報源からの園芸 LED 設計ガイドラインに基づいています。

波長安定性のための電流制御

LEDの波長は電流の変化に応じて変化します。スペクトルの精度を維持するには:

- 最大電流偏差:すべての LED ストリングで ±2%

- 推奨偏差:プレミアムデザインの場合は±1%

- 測定方法：直列抵抗による電圧降下またはインライン電流計

ドライバーのトポロジーと回路設計

定電流 対 定電圧

軽量 PCBA に必要な植栽定電流駆動各 LED ストリングに対して安定した波長を維持し、熱暴走を防ぎます。

保護回路が必要

栽培室の環境保護

植栽ライトは高湿度環境 (60 ～ 90% RH) で動作します。信頼性の高い動作のためには、湿気からの保護が必須です。

コンフォーマルコーティングの要件

最小コーティング厚さ:0.03mm (1.2ミル)

湿気保護チェックリスト

- コンフォーマルコーティングすべてのはんだ接合部と露出した銅

- ポッティングコネクタおよび高電圧エリア用 (過酷な環境用のオプション)

- 密閉型コネクタ(屋外または高湿度の温室では IP65 最低)

- ENIG表面仕上げ(銅の腐食を防止します。HASL は推奨されません)

動作環境の制限

植栽ライト PCBA レイアウト ルール

ルール 1: 電源と信号を分離する

- AC/DC入力セクションをLEDドライブトレースから隔離してください

- 最小沿面距離: 高電圧領域と低電圧領域の間 3mm

ルール 2: 大電流ループを短くする

- LED ドライバーを LED コネクタのできるだけ近くに配置します

- EMIを低減するためにループ領域を最小限に抑える

ルール 3: LED のサーマル パッドの設計

- 各 LED サーマル パッドには少なくとも 9 つのサーマル ビア (0.3mm) が必要です

- はんだ付けを容易にするために、ビアを充填し、キャップをする必要があります

ルール 4: アースに銅を注入する

- 層 2 で固体グランド プレーンを使用します (2 層 MCPCB の場合、グランドは金属コアです)

- FR4 設計の場合: 分割を最小限に抑えた専用グランド層

ルール 5: デイジーチェーン配電

- 長い直線状の植栽ライト PCBA (最大 1500mm) の場合、電源配線を中央バスとして配線します。

- 前のセグメントの終わりからではなく、バスから各 LED セグメントを供給します。

製造および組み立ての要件

植栽ライトPCBA用SMT組立仕様書

植栽用軽量PCBAの品質試験

商業用植栽用軽量 PCBA 生産の場合は、次のパラメータを 100% テストすることをお勧めします。

- LEDの極性チェック（自動光学検査）

- はんだ接合品質(すべての電源コンポーネントの AOI)

- オープン/ショートテスト(フライングプローブまたはベッドオブネイル)

- 熱検証(サンプルベース、生産量の10%)

Planting Light PCBA に関するよくある質問

Q1: 毎日 18 時間稼働する高出力 (200W+) 植栽ライトに最適な PCB 材料は何ですか?

答え:ハイパワーの連続運転のために、熱伝導率が最小 3 W/m・K のアルミニウム製 MCPCBが標準的な選択です。実際のフィールドデータに基づく決定マトリックスは次のとおりです。

高出力において FR4 よりもアルミニウムを使用する理由:200Wの植栽ライトはかなりの熱を発生します。 FR4の熱伝導率はわずか0.3～0.5W/m・Kであり、絶縁体として機能します。 LED ジャンクション温度は数分以内に 100°C を超え、急速なルーメン低下 (6 か月以内に 30 ～ 50% の損失) を引き起こします。

セラミック PCBA の代替品:極めて高い信頼性を実現する場合、または PCB サイズが厳しく制限されている場合 (高電力密度 >3 W/cm²)、セラミック基板 (アルミナまたは窒化アルミニウム) では誘電体層が完全に除去され、20 ～ 200+ W/m·K が達成されます。ただし、コストはアルミニウム MCPCB より 3 ～ 5 倍高くなります。

ほとんどの商業生産者にとっての結論は次のとおりです。高性能アルミニウム MCPCB (5 W/m・K) は、200 W 以上の器具にコストと信頼性の最適なバランスを提供します。

Q2: トレースの過熱を防ぐために、植栽用の軽量 PCBA に必要な銅の重量をどのように計算すればよいですか?

答え:これらの園芸特有のガイドラインとともに IPC-2221 式を使用してください。トレースの過熱は、高出力の植栽ライトでよく見られる故障モードです。

ステップ 1 - トレースごとの最大電流を決定します。
48V の一般的な 100W 植栽ライトの場合: 電流 = 100W / 48V = ストリングあたり 2.08A

ステップ 2 - 許容温度上昇 (ΔT) を選択します。

- 10℃上昇：50,000 時間以上の寿命のための保守的 (商用に推奨)

- 20℃上昇：消費者向けグレードとして許容可能

- 30℃上昇：高リスク --- トレースにより、時間の経過とともにはんだ接合部が弱くなる

ステップ 3 - 電流に基づいて銅の重量を選択します。

ステップ 4 - 簡略化した式を使用して計算します (外部トレース、2 オンスの銅):

幅 (ミル) = 電流 (アンペア) × 35 (ΔT=20°C の場合)

2.08A の例: 2.08 × 35 = 73 ミル (1.85mm) 最小幅

20% の安全マージンを追加:73 × 1.2 = 88 ミル (2.23mm)

軽量PCBAを植えるための専門家の推奨事項:

- 最低2オンスの銅を使用してください>1Aを伝送するすべてのトレースに対して

- 3オンスの銅を使用3A を超えるトレースの場合、または基板スペースが限られている場合

- はんだマスク開口部を追加高電流トレースの場合---追加のはんだにより電流容量が 20 ～ 40% 増加します

検証方法：プロトタイプの組み立て後、最大負荷で赤外線カメラを使用してトレース温度を測定します。いずれかのトレースが 70°C を超える場合は、銅の重量を増やすか、トレースの幅を広げます。

Q3: 植栽ライト PCBA で不均一な光出力やちらつきが発生する原因は何ですか?また、どのように修正すればよいですか?

答え:不均一な光出力とちらつきは通常、次のような原因で発生します。並列 LED ストリング間の電流の不一致または不十分なバルク静電容量。診断シーケンスは次のとおりです。

根本原因 1 - 並列文字列の電流の不一致 (最も一般的):

複数の LED ストリングが 1 つの定電流ドライバーに並列に接続されている場合、順方向電圧 (Vf) のわずかな差により、1 つのストリングが他のストリングよりも多くの電流を引き込みます。最も熱いストリングは最も多くの電流を消費し、さらに加熱し（温度とともに Vf が低下します）、さらに多くの電流を消費します - 熱暴走。

解決：

- を使用します。ストリングごとに個別の定電流ドライバー(ハイパワーの場合に推奨)

- または追加バランス抵抗(0.5 ～ 2Ω) を各ストリングと直列に接続して電流を均等化します。

- 抵抗のワット数: P = I² × R (例: 1A² × 1Ω = 1W 抵抗)

根本原因 2 - ドライバー出力のバルク静電容量が不十分です:

出力静電容量が小さすぎる場合、パルス幅変調 (PWM) 調光では目に見えるちらつきが発生します。 LED 電流は、PWM サイクルごとに増減します。

商用注文の場合:熱画像レポートやスペクトル検証データを含む PPAP (製造部品承認プロセス) 文書をリクエストします。

概要: Reliable Planting Light PCBA チェックリスト

信頼性の高い植栽ライト PCBA は、適切な熱管理 (アルミニウム MCPCB、2+ オンスの銅、サーマル ビア)、正確なスペクトル制御 (定電流駆動、波長偏差 ≤±5nm)、および環境保護 (コンフォーマル コーティング、密閉コネクタ) を組み合わせています。現場で最も一般的な故障（不均一な光出力、ちらつき、LED の早期故障）は、不適切な熱設計や並列ストリング間の電流の不一致が原因です。商業栽培環境で 50,000 時間以上の動作を達成するには、2 オンスの銅、チャネルごとに個別の定電流ドライバー、熱検証テストを優先します。
