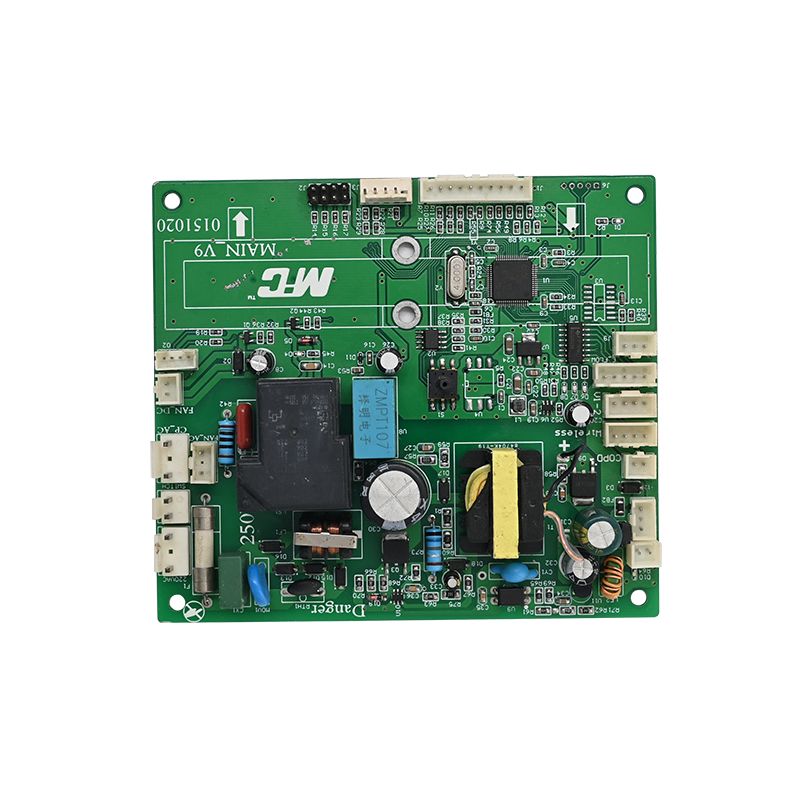

LEDドライバーPCBAとは何ですか?

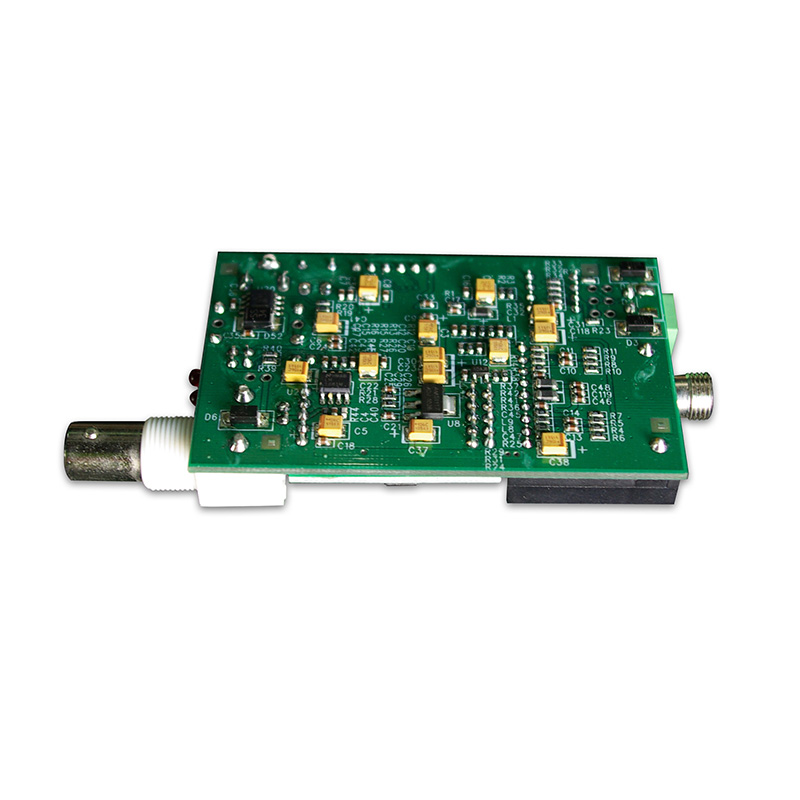

LED ドライバー PCBA は、LED 光源への電力を調整する完全に組み立てられたボードです。標準の PCB とは異なり、これらのアセンブリには特定のコンポーネントが統合されています。
- ドライバーIC:定電流または定電圧レギュレータ (ON Semiconductor、TI、Nexperia など)。
- トランス/インダクター:フライバックやブーストなどの電力変換トポロジ用。
- ヒートシンクとサーマルビア:重要な部品のジャンクション温度を管理します。
- コネクタ:調光制御(0-10V、PWM)およびAC/DC入力用。
LED は熱暴走を防ぐために厳密な電流制御が必要なため、PCBA設計では電気的絶縁と熱放散を優先する必要があります。
主要な技術パラメータ (データシートの洞察)
アセンブリが業界標準を満たしていることを確認するには、これらのパラメータを製造元に確認する必要があります。現在の IPC およびコンポーネントの標準に基づいた重要な指標は次のとおりです。
一般仕様
パラメータ標準値 / 範囲業界標準ベース材質FR4 (Tg 125°C min)、メタルコア (MCPCB)IPC-4101/21銅の厚さ1 オンス～4 オンス (外層)IPC-6012 クラス 2PCB の厚さ0.031 インチ～0.125 インチ(カスタマイズ可能)IPC-600表面仕上げENIG (無電解ニッケル浸漬)金) または鉛フリー HASLRoHS 2002/95/ECSolder MaskLPI (液体写真イメージャブル) -- グリーン/ホワイト/ブラックIPC-SM-B40C
電気的および熱的性能
パラメータ条件定格最大出力電流大電流チャネル（車載）チャネルあたり最大8A最大電源電圧DC入力最大75V接合部温度（Tj）動作範囲-40°C～+150°C熱抵抗（θJA）レイアウトに依存36°C/W（QFNパッケージの標準）スイッチング周波数昇圧/降圧コンバータ100kHz～10MHz
フォームファクターに関する注意:最新のコンパクトな設計では、DFN パッケージ (2x2mm) を利用して、従来の SOT223 パッケージと比較して基板スペースを最大 90% 節約します。

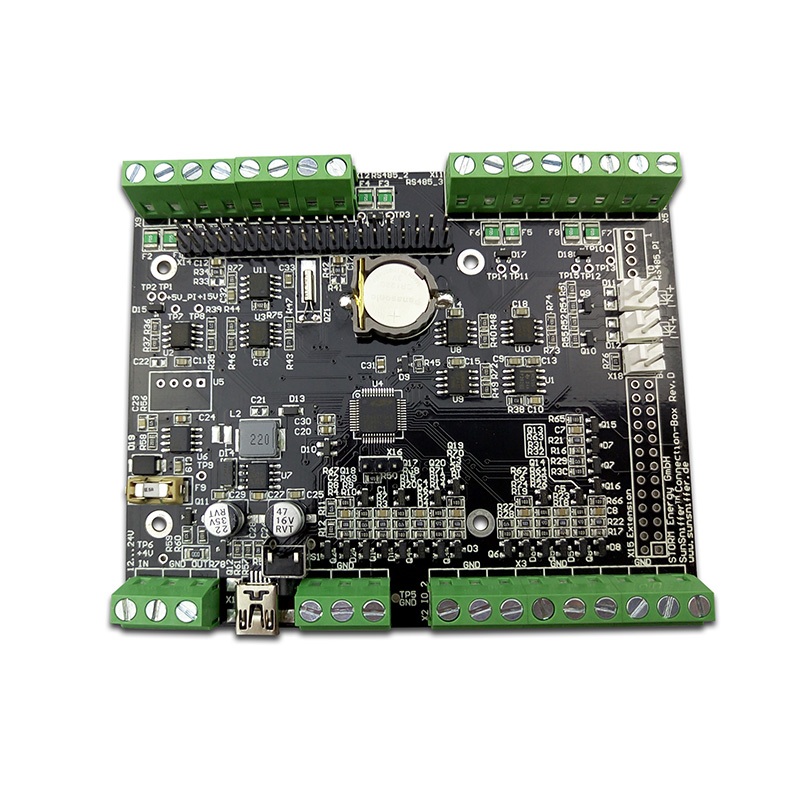

設計と組立: エンジニアリングの重点 4 点
会うために食べる標準に基づいて、私たちは検証可能な製造メモと実際のエンジニアリングデータに依存しています。
1. 熱管理戦略
熱は電解コンデンサや LED の寿命の大敵です。
- 配置経由:IC パッドの下にサーマル ビアのアレイを使用して、銅のグランド プレーンに熱を伝達します。
- 銅の注入:外層の銅の厚さは次のとおりです。最小 2 オンス (0.0026 インチ)大電流トレース用。
- 検査：PCBA の反りやねじれは次の値を超えてはなりません0.0075 インチ/インチヒートシンクとの接触を確保します。
2. 長持ちさせるための部品の選択
- 自動車グレード:屋外照明の場合は、AEC-Q101資格のあるドライバー。これらの部品はサイドウェッタブルフランク (SWF) をサポートしており、欠陥ゼロ製造の要件であるはんだ接合部の自動光学検査 (AOI) が可能です。
- コンデンサ:最低 105°C 定格の高リップル電流コンデンサを使用してください。
3. はんだ付け性と検査
- AOI コンプライアンス:側面に濡れやすい側面がないリードレス パッケージ (DFN/QFN) には、コストのかかる X 線検査が必要です。 SWF テクノロジーにより標準の AOI が可能になり、組み立てコストが大幅に削減されます。
- はんだマスクの登録:銅の露出を防ぐために、位置ずれは最大 ±0.004 インチに抑える必要があります。
4. 電気的安全性 (沿面距離と空間距離)
- AC-DC ドライバー (オフライン) の場合、高電圧配線 (主電源) と低電圧二次側の間に十分なスペースを確保してください。
- 可燃性評価:すべての材料は満たす必要がありますUL94V-0。この定格は、基板のはんだ面に物理的にマークする必要があります。
アプリケーション固有の要件
セクターが異なれば、LED ドライバー PCBA にかかるストレスも異なります。
- 自動車用ヘッドライト (ADB):高電流 (8A+) ドライバーが必要EMC 準拠 (CISPR 25 クラス 5)。基板サイズは多くの場合制限されており、4 層以上のスタックが必要になります。
- 産業用高層ベイ:サージ保護と広い入力電圧範囲 (90 ～ 305V AC) に重点を置いています。
- 消費者 (LED 電球):コスト重視の、通常はリニア ドライバーを備えた単層アルミニウム PCB。
よくある質問 (FAQ)
以下は、次の 3 つの一般的な技術的な質問です。LEDドライバーPCBA調達とデバッグ。
Q1: コンポーネントが新品であるにもかかわらず、数か月後に LED ドライバー PCBA が故障するのはなぜですか?
答え:根本的な原因はほとんどの場合、熱応力またははんだ付け不良。次のことを確認してください。
1. ジャンクション温度:ドライバICのTc（ケース温度）は測定しましたか？経験則では、85°C を超えると 10°C 上昇するごとに、コンデンサの寿命は半分になります。
2. 銅の枯渇:多くの故障は、IC のサーマルパッドが正しくはんだ付けされていないために発生します。の使用サイドウェッタブル側面設計により、AOI 検証が可能になり、サーマル パッドが完全に接続されていることを確認できます。
3. 材質温度:標準 FR4 (Tg 130°C) は、ドライバーが高温になると時間の経過とともに劣化する可能性があります。にアップグレードガラス転移温度150℃以上またはアルミニウムコアPCBA。
Q2: 量産前にプロトタイプ LED ドライバー PCBA の品質を検証するにはどうすればよいですか?
答え:目視検査だけに頼らないでください。 3 段階の検証プロセスが必要です。
1. 電気試験 (フライングプローブ):ネット接続の 100% 検証は必須です。高電圧ネットと低電圧ネットの間に短絡がないことを確認してください。
2. 熱画像処理:ドライバーを全負荷で 1 時間実行します。サーマルカメラを使用して、IC ケースの温度がデータシートの仕様と一致しているかどうかを確認します。
3. はんだ接合部の微細断面:DFN パッケージの場合は、サンプル接合部の断面を作成して空隙を確認する必要があります。ボイドはパッド総面積の 25% を超えてはなりません。
Q3: 「ENIG」表面仕上げは LED ドライバーにどのような効果をもたらしますか? 追加コストを支払う価値はありますか?
答え:ENIG (無電解ニッケル浸漬金) は、信頼性の高い LED ドライバーにとって重要です。
- なぜそれが重要なのか:標準の HASL (熱風はんだレベリング) では、表面に凹凸が残ります。ピッチの小さい LED ドライバー IC (QFN や DFN など) の場合、適切なはんだ付けには平坦性が必要です。
- 「ゴールド」の特典:金はニッケル層を酸化から保護します。ニッケルが酸化すると、「ブラックパッド」症候群が発生し、見た目は良いはんだ接合部が熱サイクル下で亀裂を生じます (屋外照明でよく見られます)。
- 評決：自動車または屋外での使用の場合、ENIG は交渉の余地がありません。民生用の使い捨て電球の場合は、OSP または HASL で十分です。
まとめ
堅牢なLEDドライバーPCBAは、選択した IC だけでなく、銅の重量, サーマルビア戦略、 そして表面仕上げ。 AOI 検証を確実にするために、常に IPC-6012 クラス 2 またはクラス 3 への準拠を要求し、重要な自動車用途の側面濡れ性側面を優先します。
当社の 20 年にわたる業界テストで検証されたこれらのパラメータを遵守することで、LED アレイに適合するドライバーの寿命、通常 50,000 時間以上の L70 パフォーマンスが保証されます。
