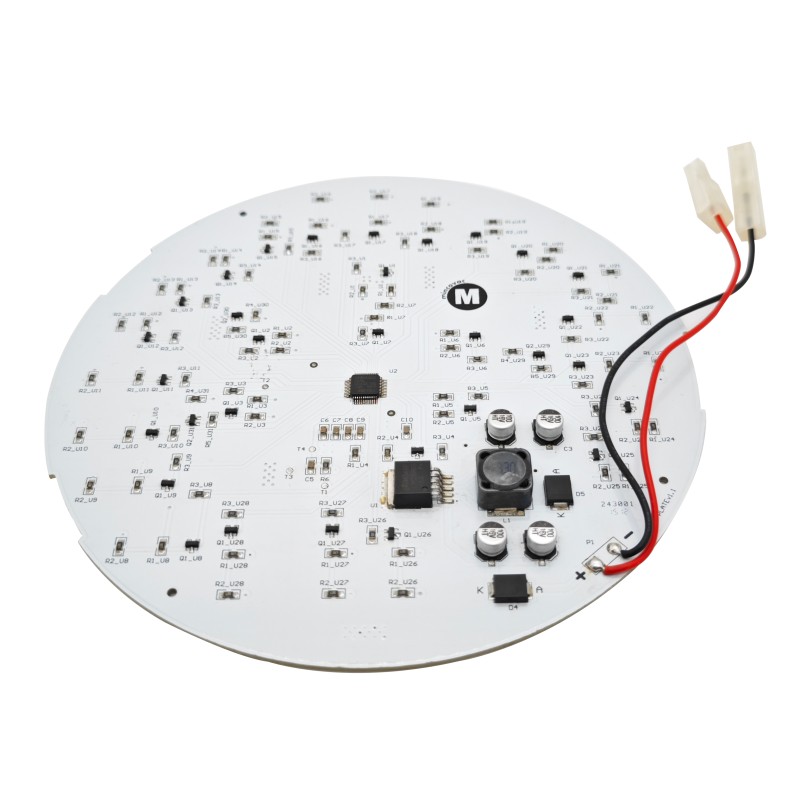

シーリングライト PCBA

家庭用電化製品および PCB 製造における 20 年の経験により、私は何千ものシーリング ライト アセンブリをレビューしてきました。このガイドでは、材料の選択、熱管理、ドライバー トポロジ、およびシーリング ライトの PCBA 設計に特有のコンプライアンス要件について説明します。

シーリングライト PCBA が行うべきこと

シーリングライトの PCBA (プリント基板アセンブリ) が LED 光源を制御し、電力を供給します。裸の PCB とは異なり、PCBA には、LED、ドライバー、抵抗、コンデンサ、コネクタなど、基板にはんだ付けされたすべてのコンポーネントが含まれています。

シーリングライト PCBA の主な機能:

- AC-DC 変換 (ドライバーが統合されている場合):110～277V ACをLED用の低電圧DCに変換

- 定電流レギュレーション:入力電圧の変動にもかかわらず安定したLED電流を維持

- 熱管理:LED 接合部からの熱を伝導して早期故障を防止します。

- 調光制御 (オプション):壁調光器 (0 ～ 10V、トライアック、または PWM) とのインターフェース

ベア PCB との違い:ベア PCB には銅配線とパッドがありますが、コンポーネントはありません。 PCBA は完全に組み立てられており、すぐに照明器具に取り付けることができます。

主要な技術仕様

入力電力パラメータ

Energy Star および DLC 規格に基づく力率および THD 要件。

LED出力仕様

物理仕様

PCB 材料の選択: FR4 対アルミニウム MCPCB

FR4 とアルミニウム MCPCB (メタル コア PCB) のどちらを選択するかは、シーリング ライトの PCBA 設計において最も重要な決定です。

比較表

意思決定マトリックス

経験則:15Wを超えるシーリングライトの場合は、アルミニウムMCPCBを使用してください。 FR4 は熱の蓄積により LED の早期故障を引き起こします。

シーリングライト PCBA のドライバー トポロジ

シーリング ライト PCBA は、統合 (同じボード上のコンポーネント) またはリモート (別個のドライバー ボード) という 2 つの主要なドライバー アーキテクチャを使用します。

統合ドライバーとリモートドライバー

定電流 対 定電圧

シーリングライト PCBA の推奨事項:統合設計には定電流ドライバ トポロジを使用します。抵抗を追加せずに安定した LED 電流を提供します。

シーリングライト PCBA の熱管理

LED の寿命にとって熱は主な敵です。 LED ジャンクション温度が 10°C 低下するごとに、寿命は 2 倍になります。

熱経路の設計

シーリング ライト PCBA の熱経路は次の順序に従います。

LED ジャンクション → LED サーマル パッド → PCBA 銅 → 誘電体層 (MCPCB) → アルミニウム ベース → 器具ハウジング → 室内空気

最も弱いリンク:誘電体層（銅回路とアルミニウムベースの間の絶縁）。標準的な誘電体の導電率は 1 ～ 3 W/m·K です。プレミアム誘電体は 5 ～ 9 W/m·K に達します。

LED パッドの設計ルール

熱検証

生産テスト:組み立て後、シーリングライトをフルパワーで 1 時間点灯させます。赤外線カメラを使用して LED パッドの温度を測定します。

シーリングライト PCBA の PCB レイアウト ルール

ルール 1: 対称的な LED の配置

LED を PCBA 全体に均等に配置してホットスポットを防ぎ、均一な配光を確保します。丸いシーリングライトの場合:

- LEDを同心円状に配置

- 隣接する LED 間の等間隔

- ボードエッジから一定の距離を維持します

ルール 2: 短い大電流トレース

大電流トレース (LED 電源とグランド) は、できるだけ短く、幅を広くする必要があります。必要な幅を計算します。

2 オンスの銅、20°C の温度上昇の場合:

- 幅 (ミル) = 電流 (アンペア) × 35

例: 300mA (0.3A) トレース → 0.3 × 35 = 10.5 ミル (0.27mm) 最小

50% の安全マージンを追加します。300mA トレースには 16 ミル (0.4mm) を使用します。

ルール 3: AC セクションと DC セクションを分離する

PCBA に統合 AC-DC コンバータが含まれている場合:

- AC 入力 (高電圧) をボードの一方の端に配置します。

- AC 配線と低電圧 DC 配線間の沿面距離を 3mm に維持する

- スペースが狭い場合は、PCB の物理スロットまたは堀を使用します。

ルール 4: アースに銅を注入する

LED リターンの最上層 (MCPCB の場合は回路層) に固体の銅を流し込みます。これにより、電圧降下が減少し、熱拡散が改善されます。

ルール 5: デイジーチェーン配電

長いシーリング ライト (直線または長方形) の場合は、前のストリングの端から LED を供給するのではなく、電源配線を中央バスとして配線します。

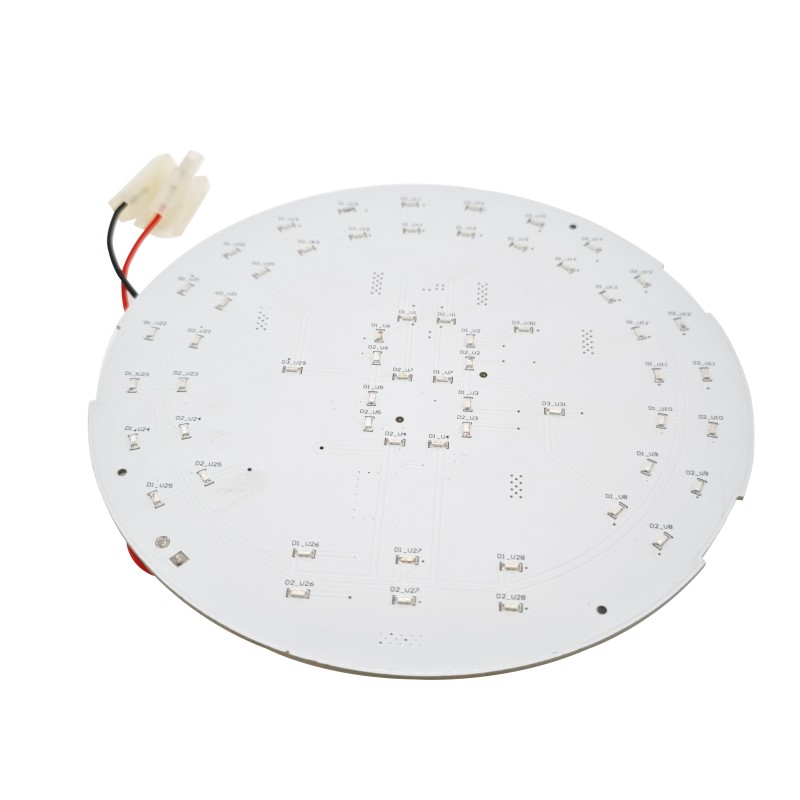

シーリングライト PCBA レイアウト例 (丸型)

一般的な円形シーリング ライト PCBA (直径 150 mm、LED 36 個) には次の層スタックがあります。

ちらつきと調光に関する考慮事項

ちらつきの原因

LED のちらつきは、ドライバの出力電流に大きなリップルがある場合に発生します。一般的な原因:

- 出力容量が不十分ですドライバーの中で

- TRIAC調光器の互換性が低い(容量性負荷を備えたリーディングエッジ調光器)

- 低周波PWM調光(<1 kHz)

ちらつきメトリクス

フリッカー低減技術

コンプライアンスと認証

市場ごとに必要な認証

一般的なコンプライアンステスト

シーリングライト PCBA に関するよくある質問

Q1: 120V と 277V の両方の商用アプリケーションに同じシーリング ライト PCBA を使用できますか?

答え:いいえ、ユニバーサル入力ドライバーがないわけではありません。技術的な内訳は次のとおりです。

120V AC 用に特別に設計された PCBA は、約 200V DC バス電圧 (整流後) に定格されるコンポーネントを使用します。 277V AC では、整流された DC バスは約 390V DC になります。これは、標準的な 120V 定格のコンデンサ、MOSFET、およびダイオードの電圧定格を超えています。

コンポーネントの電圧ディレーティング要件:

両方の電圧に単一の PCBA が必要な場合:

- を指定しますユニバーサル入力ドライバー定格AC90-277V

- 最低 400V DC バス定格のコンポーネントを使用してください

- AC ラインと低電圧セクション間の PCB 沿面距離を 3mm に設計

- コンポーネントのコストが 10 ～ 20% 高くなると予想されます

代替：2 つの PCBA バリアントを作成します。1 つは 120 V (低コスト) 用、もう 1 つは 277 V (より高い電圧定格) 用です。これは商業照明製造では一般的です。

Q2: 天井照明の PCBA が TRIAC 壁調光器で適切に動作することを確認するにはどうすればよいですか?

答え:TRIAC 調光器の互換性は、シーリング ライトの PCBA 設計者にとって共通の課題です。エンジニアリングのアプローチは次のとおりです。

問題：TRIAC 調光器は白熱電球 (抵抗負荷) 用に設計されました。 LED には、トライアックの失火を引き起こす可能性のある無効負荷が存在し、ちらつき、点滅、または 30% 未満の調光の失敗につながる可能性があります。

解決策 1 - ブリーダー抵抗 (パッシブ):
AC 入力の両端にブリーダ抵抗 (10 ～ 50 kΩ、1 ～ 2 W) を追加します。これにより、各半サイクル中にトライアックを適切に導通させるのに十分な電流 (5 ～ 15 mA) が消費されます。

結果：ローエンドの調光を改善します (通常は最小 10 ～ 15%)。スタンバイ損失が 1 ～ 2 W 追加されます。

解決策 2 - アクティブ ブリーダ回路 (推奨):
アクティブブリーダー (IC 制御) は、トライアックが失火する場合にのみ電流を引き出します。効率の損失はほぼゼロです。

解決策 3 - TRIAC 調光ドライバー IC を指定します。
多くの市販 LED ドライバー IC には、TRIAC 調光検出およびブリーダー制御が組み込まれています。例としては次のものが挙げられます。

- TI LM3447(トライアック調光LEDドライバー)

- MPS MP4030（トライアック調光一次側レギュレータ）

テスト要件:少なくとも 5 つの異なる TRIAC 調光器モデル (Lutron、Leviton、Legrand) との調光互換性を検証します。調光器は保持電流要件が大きく異なります。

フィールド障害の兆候:50% 以下に調光したときにシーリングライトがちらついたり点滅したりする場合は、ブリーダ回路が不十分です。

Q3: シーリングライトの PCBA 製造で最も一般的な品質問題は何ですか?

答え:数千件の製造検査に基づくと、これら 5 つの欠陥がシーリング ライト PCBA の品質問題の 80% 以上を占めています。

予防戦略:

LED トゥームストーン化:

- LED パッドよりわずかに大きいステンシル開口部を使用します (比率 1:1.1)。

- リフロー プロファイルが液相線 (TAL) を超える時間が 60 ～ 90 秒であることを確認します。

逆極性 LED:

- 明確な極性マーク (アノード/カソード) が付いた LED を使用します。

- 極性チェックを伴う自動光学検査 (AOI) の実装

- フライングプローブまたはベッドオブネイルで 100% 極性テストを実行

冷間はんだ接合:

- リフローのピーク温度を確認します (鉛フリー SAC305 の場合は 245 ～ 260°C)。

- プロファイラーを使用してオーブンのプロファイルを毎日監視します (バッチごとに 1 回だけでなく)

サーマルペーストが不十分です (MCPCB からヒートシンクまで):

- サーマルペーストにはステンシル印刷またはスクリーン印刷を使用します（手動で塗布しないでください）。

- 目標ペースト厚さ 0.3 ～ 0.5mm

- 取り付け後にカバレッジを確認します (サーマルペーストがエッジをわずかに押し出す必要があります)

受入シーリングライト PCBA 検査の品質管理チェックリスト:

シーリングライト PCBA 製造チェックリスト
