私はエレクトロニクス製造と SEO に 20 年間携わっており、何百もの非常口標識アセンブリを監査してきました。このガイドでは、施設管理者や指定者が実際に検索する技術仕様、コンプライアンス標準、および実際のパフォーマンス指標について説明します。

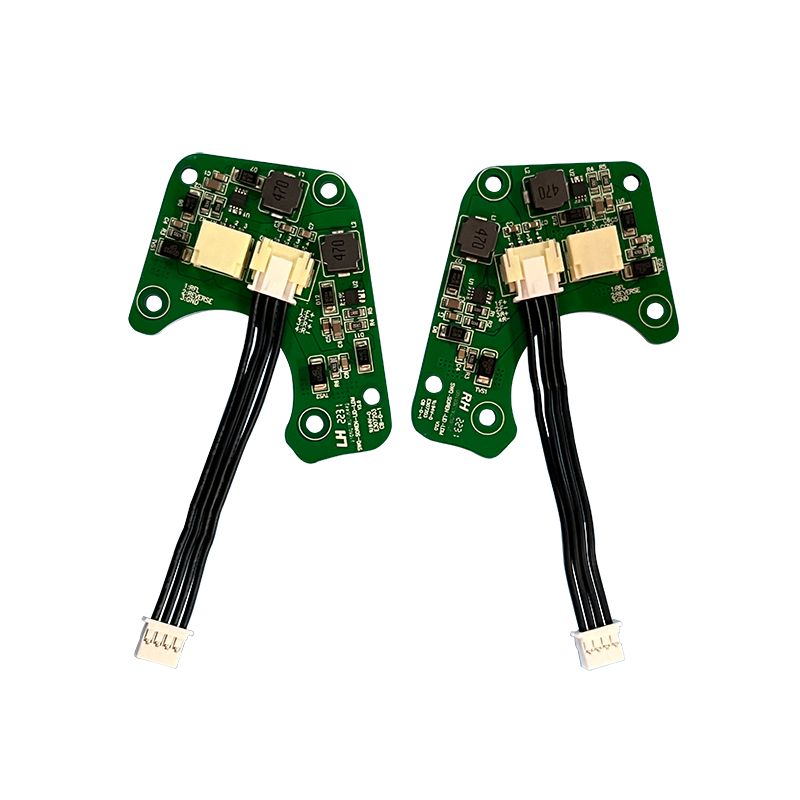

非常口標識 PCBA の違いは何ですか?
標準の照明ボードとは異なり、非常口標識 PCBA は次の 3 つの機能を同時に管理する必要があります。
- デュアル電源パス:AC ライン入力 (120V または 277V) とバックアップ バッテリー充電回路。
- 緊急転送切り替え:停電後 0.1 秒以内に DC バッテリーに自動的に切り替わります。
- LED ストリング管理:6 ～ 36 個の赤色または緑色 LED の定電流制御。
建築基準法では停電時の 90 分間の照明が義務付けられているため、PCBA 設計では低静止電流と信頼性の高いバッテリ充電を優先する必要があります。
主要な技術仕様
以下にリストされているすべてのパラメータは、UL 924 および NFPA 101 規格を満たすか、それを上回っています。必ずサプライヤーに認証を確認してください。
入力および出力電力
パラメータ標準値コンプライアンス入力電圧 (AC)120V / 277V / 347V (50-60Hz)UL 924緊急モード電圧6V ～ 12V DC (NiCd または LiFePO4 バッテリー)NFPA 101総出力電力2W ～ 8W (LED 数による)Energy Star力率 (AC モード)全負荷時 ≥0.90IEC 61000-3-2効率>82% (AC-DC 変換)DOE 2021 規格
バッテリーの充電仕様
パラメータ値注充電電圧 (NiCd)7.2V ～ 8.4V (公称 6V パックの場合)温度補償済み充電電流 50mA ～ 200mA (定電流)過熱を防止バッテリータイプサポートNiCd、NiMH、LiFePO4 プレミアム PCBA で自動検出再充電時間 24 時間 (100% 容量)UL 要件を満たす低バッテリーカットオフ 5.4V ±0.2V深放電防止
環境と物理
パラメータ定格動作温度0°C ～ +50°C (屋内) / -10°C ～ +55°C (湿気の多い場所)保管温度-20°C ～ +60°CCPCB ベース材質FR4 (Tg 130°C 以上) またはコスト削減バージョンの CEM-1 銅の厚さ 1 オンス2オンスまで(一次電源トレースには 2 オンスが必要です。)可燃性評価 UL 94V-0 (基板にマークされています)

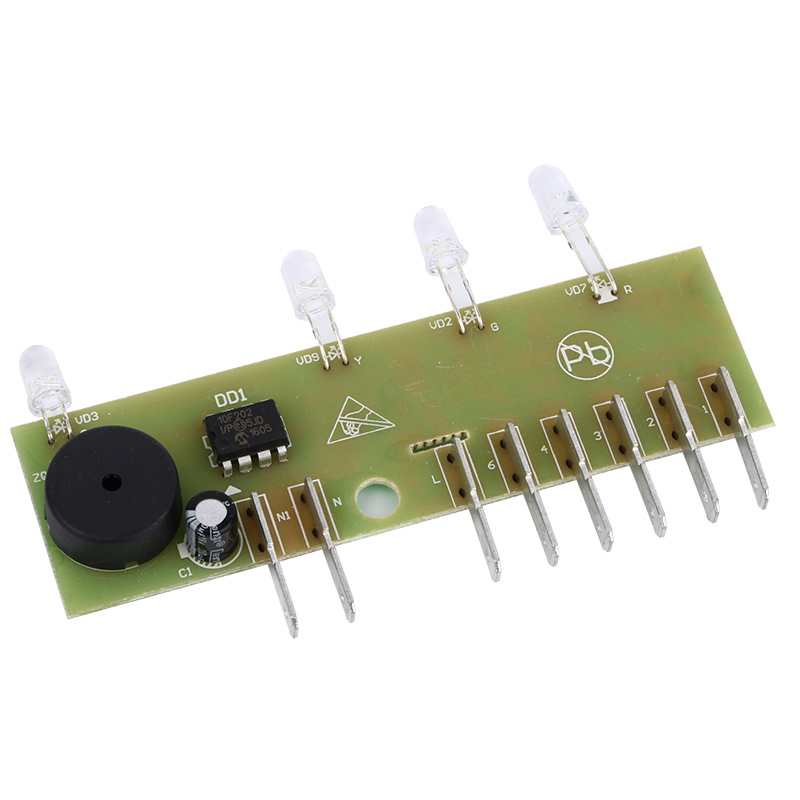

UL 924 準拠の PCBA の主な設計特徴
コード準拠非常口標識 PCBAはオプションではありません。検査官がチェックする内容は次のとおりです。
1. 緊急自動転送
- 転送時間:ボードは 0.1 秒以内に AC からバッテリーに切り替える必要があります。人間の目に見える遅延は検査に合格しません。
- テスト回路:統合された押しボタン テスト ポイントは、AC 主電源を切断せずに停電をシミュレートする必要があります。これは UL 924 の必須機能です。
2. バッテリー管理システム (BMS)
- 過充電保護:バッテリ電圧が 8.4V (6V NiCd パックの場合) に達すると、PCBA は充電を停止する必要があります。
- 逆極性保護:バッテリー入力のダイオードは、設置者がバッテリーを逆に接続した場合の損傷を防ぎます。これはフィールド障害の主な原因です。

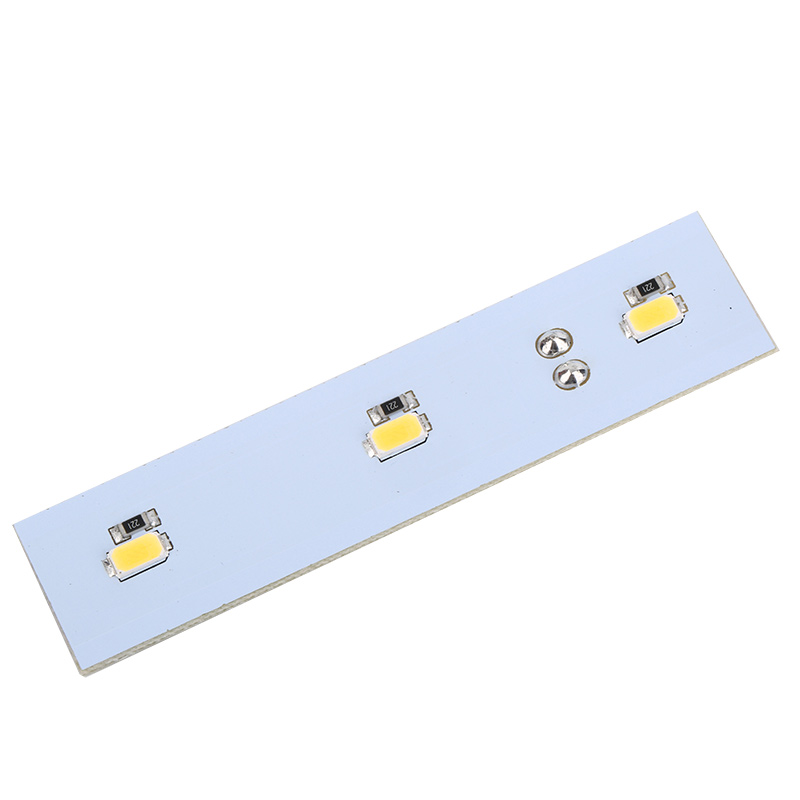

3. LED 構成の柔軟性
ほとんどの非常口標識 PCBA ボードは複数の LED 配置をサポートしています。
- 6 LED シリーズ:アルミ押し出しサインのスタンダード（赤または緑）。
- 12 個の LED 並列 + 直列:両面サイン（廊下または天井取付け）に共通です。
- 18 ～ 36 個の LED アレイ:高ルーメンの非常口標識 (100 カンデラ以上) に使用されます。
4. 自己診断機能（高機能ユニット）
プレミアム PCBA には、次のようなマイクロ コントローラーが含まれています。
- バッテリー容量を 30 日ごとに記録します。
- 赤/緑のステータス LED が点滅して、バッテリーの状態を示します。
- バッテリーが定格容量の 80% を下回ると、警報音を発します (オプション)。
確認する必要がある認定
ご注文の前に非常口標識 PCBAの場合は、次の 3 つの書類を要求します。
認証管轄区域検証内容UL 924米国非常用照明および電源装置NFPA 101 (生命安全規定)米国照射時間 (90 分) および移動時間CSA C22.2 No. 141カナダ非常用照明装置RoHS 3 (2015/863/EU)EU制限有害物質なし
警告：シルクスクリーン層に目に見える UL マークのない PCBA は、ほぼ確実に認証されていません。現場検査官は、このために建物全体を検査できない可能性があります。
製造品質指標
サプライヤーの評価を行う場合は、このチェックリストを使用してください。非常口標識 PCBA.
- はんだマスクの登録:位置ずれは 0.005 インチを超えてはなりません。高電圧配線上の露出した銅は感電の危険があります。
- シルクスクリーンの可読性:すべてのコンポーネント識別子 (R1、C2、IC1)、極性マーカー、および UL ファイル番号は、組み立て後に明確に読み取ることができる必要があります。
- スルーホールコンポーネント:バッテリーコネクタとテストスイッチは、コールドジョイントを防ぐために、手はんだ付けではなく、ウェーブはんだ付けする必要があります。
- コンフォーマルコーティング (オプション):湿気の多い場所 (トイレ、屋外の屋根付き出口) では、PCBA にアクリルまたはウレタンのコンフォーマル コーティングが必要です。すべてのコンポーネントのマット仕上げまたは光沢のある仕上げを探してください。
誘導標識 PCBA に関するよくある質問
以下は、設備エンジニアや調達専門家からよく寄せられる 3 つの技術的な質問です。
Q1: 専用の出口標識 PCBA の代わりに、標準の LED ドライバー PCBA を出口標識に使用できますか?
答え:いいえ、これが危険な理由です。標準の LED ドライバー PCBA には、次の 3 つの重要な回路が欠けています。
1. バッテリーバックアップの切り替え：標準ドライバは AC 電源の損失を検出しません。非常口標識は停電中すぐに暗くなり、90 分間の点灯を義務付ける NFPA 101 に違反します。
2. 低電圧切断:これがないと、PCBA は 5V 未満でバッテリーを消耗し続け、3 サイクル以内に NiCd または LiFePO4 セルを永久に破壊します。
3. テストボタンインターフェイス:建築検査官には手動テスト機能が必要です。標準ドライバーにはこの信号パスが含まれていません。
結論:UL 924 に準拠した製品を購入する非常口標識 PCBAのみ。汎用ボードで 5 ドル節約すると、検査に失敗すると数千ドルの費用がかかることになります。
Q2: 出口標識の PCBA が熱くなります。バッテリーを使用して 30 分経過すると、LED が暗くなります。何が失敗したのでしょうか？
答え:LED の問題ではなく、バッテリーの劣化の問題があります。診断シーケンスは次のとおりです。
1. 充電電圧を確認します。AC 電源を印加した状態で、バッテリー端子間を測定します。 7.2V ～ 8.4V と表示されるはずです (6V NiCd パックの場合)。電圧が 6.5V 未満の場合は、PCBA の充電回路が故障しています。
2. テストバッテリー容量:バッテリーを外し、200mA を消費する抵抗を負荷します。正常な 6V NiCd パックは、少なくとも 90 分間は 5.4V 以上を維持する必要があります。
3. 腐食を検査します。ニカド電池は 3 ～ 5 年後に水酸化カリウムが漏れます。この白い結晶残留物は、PCBA 上の銅の痕跡を食い込みます。白い粉がどこかに見られる場合は、バッテリーと PCBA の両方をすぐに交換してください。
一般的な修正:サインが機能している場合でも、バッテリーは 4 年ごとに交換してください。これにより、隠れた容量の損失が防止されます。
Q3: 500 枚の非常口標識 PCBA ボードのバッチが UL 準拠であることを、それぞれをテストせずに検証するにはどうすればよいですか?
答え:次の 3 つの層の検証に依存します。
1. ULフォローアップサービス(FUS):すべての本物の UL リスト PCBA は、抜き打ちの UL 監査を許可する工場から生産されます。基板上の UL マークにはファイル番号 (例: UL E123456) が含まれている必要があります。 UL の Product iQ データベースでこの番号を検索してください。表示されない場合、そのマークは偽造品です。
2. 日付コードの一致:PCBA シルクスクリーンには日付コード (YYWW 形式) が必要です。この日付コードが UL 認証レポートの作成期間と一致していることを確認してください。その窓の外側で作られたボードはカバーされません。
3. ランダムな破壊試験:500ユニットごとにボードを2枚生け贄に捧げる。それらを切り開き、次の点を検査します。
- 正しいヒューズ定格 (例: 250V 3A スローブロー)。
- 適切なトランス絶縁 (一次側と二次側の間の最小クリアランスは 0.125 インチ)。
- 未承認のコンポーネントの置換は禁止されています (例: 105°C の代わりに 85°C のコンデンサ)。
プロのヒント:大量注文の支払いを行う前に、サプライヤーに「UL 認可通知」をリクエストしてください。
概要: 適切な非常口標識 PCBA の選択
品質非常口標識 PCBAは、次の 3 つの譲れない特徴によって定義されます。
1. UL 924 リスト検証可能なファイル番号付き。
2. 0.1秒以内の自動転送適切な低電圧切断を行ってください。
3. バッテリー充電回路NiCd、NiMH、または LiFePO4 化学向けに設計されています。
施設管理者は、自己診断機能を備えたボードを優先してください。 OEM の場合は、電源配線および UL 94V-0 ラミネートに 2 オンスの銅を必ず指定してください。検証済みの製造文書とサードパーティの認証が、規定への準拠と乗員の安全への信頼できる唯一の道です。
