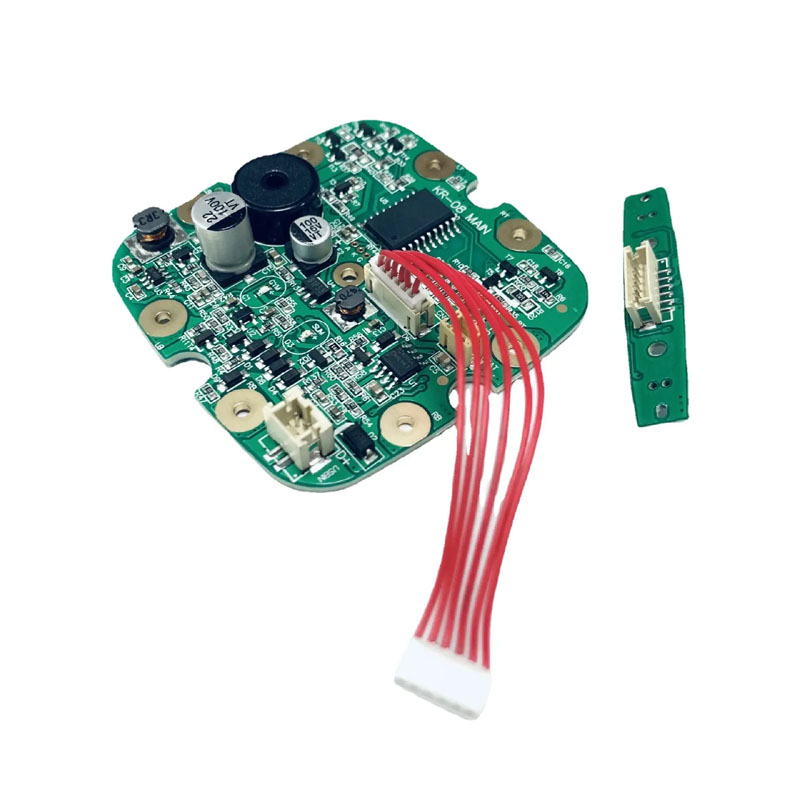

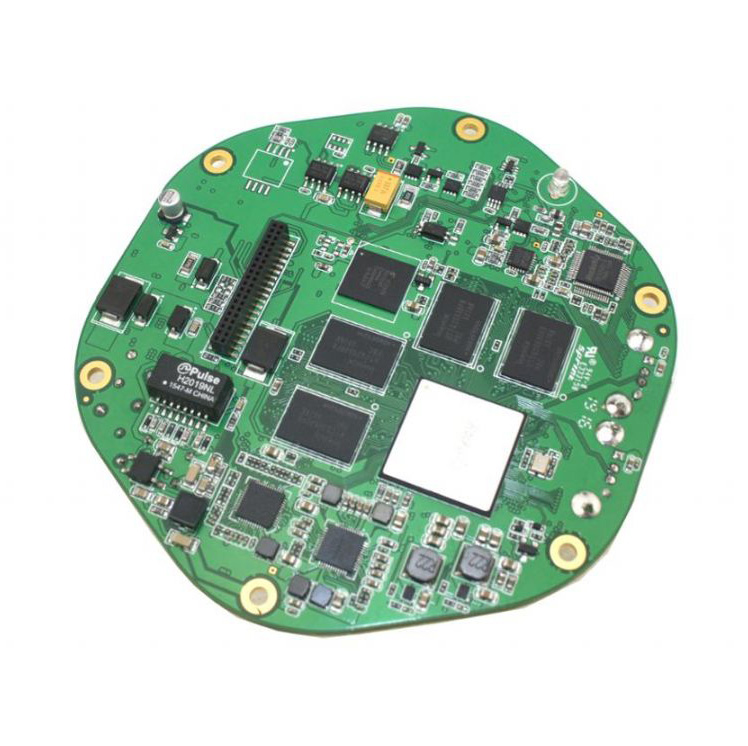

ウォーターフロッサーPCBA

環境上の要求と分類

ウォーターフロッサーは、直接の水の飛沫、周囲の高い蒸気、歯磨き粉やうがい薬の残留物などの強力な化学物質への曝露を特徴とする極端なバスルーム環境で動作します。このような状況では、標準的な電子機器は腐食、寄生漏れ電流、電気的短絡によって急速に劣化します。

当社の設計された PCBA ソリューションは、これらの厳しい環境ストレス要因に耐えるように特別に構築されており、信頼性の高い 3 年間の製品ライフサイクルを保証します。

基質リスクの軽減

必要な認証の組み込み: すべてのウォーターフロッサー PCBA 製造は、世界的に義務付けられている電気製品規制に準拠しています: IEC 60335-1 (家庭用電化製品の安全性)、UL 60730-1 (自動電気制御)、IPX4/IPX7 最小侵入保護、および湿潤環境用の REACH / RoHS 耐薬品性規格。

ベースラミネートの選択と銅線アーキテクチャ

ベースラミネートの選択により、継続的な湿気への暴露下での長期にわたる PCBA の完全性が決まります。標準 FR-4 は、生のカットボードのエッジやバレル経由のメッキを通じて水蒸気を容易に吸収し、12 か月以内に致命的な導電性陽極フィラメント (CAF) の短絡を引き起こします。

ラミネートグレードの比較

• 標準 FR-4: 吸水率 0.10% ～ 0.20%、TG 130°C ～ 140°C。乾燥したエリアのみに適しています。ウォーターフロッサーの用途では、CAF の急速な故障の原因となるため避けてください。

• 高 TG FR-4 [当社のコアセレクション]: 吸水率 0.08% ～ 0.12%、TG 170°C。湿気が多く断続的な湿気プロファイルに最適です。

• ハロゲンフリー高TG FR-4 [推奨]: 吸水率0.05%～0.08%、TG 150℃。優れた耐湿性を備えた環境に優しい構造。

• ポリイミド: 吸水率 0.02% ～ 0.04%、TG 250°C。永続的な湿潤暴露またはリジッドフレックスゾーン用のプレミアムオプション。

銅の重量とメッキの仕様

• 外層銅: 最適化された耐腐食マージンを提供するために、最小 1 オンス (35 μm)。

• 内層の銅: 内部モーター干渉に対する信号の完全性を確保するため、最小 0.5 オンス (18 μm)。

• メッキスルーホール (PTH): バレル内部の最小 25 µm の銅メッキ厚により、気密性の高い湿気シールが形成されます。

• 表面仕上げ: ENIG (無電解ニッケル浸漬金) を厳密に使用しています。露出した錫鉛合金はうがい薬の蒸気中で 90 日以内に腐食するため、ウォーターフロッサー PCBA の HASL (熱風はんだレベリング) を完全に禁止します。

層の積層と機械設計

お客様の製品アーキテクチャに応じて、高周波ポンプノイズ (EMI) や構造的間隔制限に対処するためにカスタマイズされた多層構成を提供します。

• 基本層 (ボタンとポンプのみ): 最適化された 2 層高 TG FR-4 基材上に配合され、ハイグレードな産業用防湿性とコスト効率のバランスをとります。

• スマート/プレミアム層 (圧力センサー、LCD/LED ディスプレイ、Bluetooth、USB-C 高速充電): 4 層スタックアップで設計されています。デュアル内部固体グランド プレーンは、敏感な MCU 信号をポンプ EMF からシールドし、内部水分拡散に対する決定的な物理ブロックとして機能します。

厚さとリジッドフレックスの統合

• 厚さ 1.0 mm: 構造の敏捷性と耐落下性を必要とするコンパクトで人間工学に基づいた手持ちハンドル用に設計されています。

• 厚さ1.6 mm: カウンタートップベースステーション用に設計されています。最大の剛性と最低の自然水蒸気拡散率を実現します。

• リジッドフレックス PCB の専門化: 超高級コンパクトハンドルの場合、カバーレイで保護された柔軟なポリイミドテールを介してバッテリーが接続されるリジッドフレックス構造をサポートしています。これにより、故障しやすいワイヤー ハーネスが排除され、アセンブリ全体の IPX 定格が大幅に向上します。

二重防御: コンフォーマルコーティングとコンポーネントシーリング

ロボットによる選択的コンフォーマルコーティング

たとえ最良の下地であっても、毎日の浴室の湿気に耐えるためには気密性の高い表面コートが必要です。

• 高精度の多軸自動スプレー: 当社の自動ロボット ラインは、Type-C ポート、バッテリー接点、ブザー ポートなど、コーティングしない必要がある領域を正確にマスキングしながら、均一な保護層を塗布します。

• 0.1% 蛍光色素による UV 検査: 特殊な UV インジケーター色素がコーティングに配合されているため、高速光学式自動スキャナーでピンホールの隙間なく 25 µm の均一な最小厚さを検証できます。

コンポーネントレベルのインターフェースのシーリング仕様

1. USB-Cポート：シリコン圧縮ガスケットとゴムキャップが取り付けられており、ポートを閉じた状態でIPX4の密閉性を実現します。

2. 触覚スイッチ: IPX5 の局所的な侵入防御に対応するために、ドームの上に頑丈なゴム製ブーツがオーバーモールドされています。

3. ポンプコネクタ: エポキシポッティングコンパウンド充填により完全に密閉されており、完全な IPX7 の一時的な水没保護を実現します。

4. 充電コンタクト ピン (ポゴ ピン): 最小 30 μ インチの厚めの金メッキ (ハードゴールド) と O リング シールが厳密に指定されています。標準のニッケルメッキピンは、濡れたバスルームで毎日充電すると 6 か月以内に腐食して故障します。当社の重い金タブは、接触抵抗を低下させることなく、20,000 回の湿式接続サイクルに耐えます。

厳格な製造品質テストフロー

Unixplore ウォーターフロッサー PCBA の製造ロットはすべて、発送前に一連の集中的な水分シミュレーション品質チェックに合格する必要があります。

1. 湿度環境浸漬: 40°C、93% RH で 48 時間 (結露しないこと)。合格基準: 目に見える酸化はありません。任意の 2 つのネットワーク間の絶縁抵抗 (IR > 10 MΩ)。

2. IPX4 水スプレーテスト: 10 分間の連続振動マルチアングルチューブスプレーにより、コーティング層の下への液体の浸入がゼロであることを確認します。

3. 高電圧絶縁チェック: 一次電池の端子とグランドプレーンの間に 500V DC を印加し、湿度ソーク後の IR > 50 MΩ を確認します。

4. ストレス後の機能検証: 負荷下でのフルサイクルのポンプ作動。ゼロマイクロコントローラー (MCU) リセット、タイミングの乱れ、または誤ったスタートは許容されます。

エンジニアリングに関するよくある質問と技術概要

コストを削減するために絶縁保護コーティングの厚い層を適用する場合、ウォーターフロッサー PCBA に標準 FR-4 を使用できますか?

A: 絶対に違います。これは、高い現場返品率につながる一般的な製造上の罠です。コンフォーマルコーティングでは、次の 3 つの重要な経路を密閉することはできません。

1. コーティングされていないビアバレル: 水蒸気は毛細管現象によって標準 FR-4 の内部ガラス繊維織りに横方向に移動し、下からコンポーネント パッドに到達します。湿度サイクルを繰り返すと、白い導電性塩の残留物が形成され、コンポーネントを橋渡しします。

2. 配線されたエッジ (エッジウィッキング): 基板の配線により、生のラミネートエッジが露出したままになります。表面張力によりコーティングが鋭い角から引き戻され、バスルームの蒸気が侵入する 0.5 mm のマイクロギャップが残ります。

3. コンポーネントの下面: コーティングは外殻を覆っていますが、薄型 SMT コンデンサおよび抵抗器の下に完全に浸透することはできません。閉じ込められた水分によりフラックス残留物が加水分解され、イオン汚染が発生し、ポンプが突然勝手に起動する原因となります。

   当社のソリューション: ENIG とエッジビード エポキシ塗布を備えた高 TG FR-4 は、95% RH で 3 年以上耐える 3 層保護を提供します。

あなたのターンキー EMS パートナー: Unixplore Electronics

ウォーターフロッサー PCBA サプライヤーを選択する場合、長期的なエンジニアリングの信頼性と厳格な品質管理が重要です。 Unixplore Electronics は、設計をシームレスに実現するための高度な機能と産業インフラを提供します。

l ワンストップのターンキー EMS サービス: 回路図の最適化とコンポーネントの DFM レビューから、世界的な部品調達、SMT および DIP アセンブリ、ファームウェア プログラミング、機能テスト (FCT)、自動コンフォーマル コーティング、最終ボックスの構築、特殊なパッケージングに至るまで、製品ライフサイクル全体を管理します。

l 認定された品質基準: 当社の製造エコシステム全体は ISO 9001:2015 の認定を受けており、すべての電子アセンブリの実践は国際 IPC-A-610E 規格に厳密に準拠しているため、冷はんだ接合やコンポーネントの位置ずれのリスクが排除されます。

l 高度な社内生産力: 当社は 20 名の専門的な研究開発およびプロセス エンジニアの支援を受け、3,000 平方メートルを超える静電気防止製造工場を運営しています。当施設の特徴：

1. 6つの高速ヤマハSMT生産ライン

2. 4 ウェーブはんだ付けによる精密 DIP 組立ライン

3.2 バーンイン/エージング専用テストルーム

4. 2 つの高温および低温交互湿熱試験チャンバー。すべての環境検証試験が社内で包括的に行われることを保証します。

l 柔軟な注文スケーリング (MOQ なし): 当社の機敏な生産フレームワークは、お客様の成長をサポートするために最適化されています。当社は厳格な最小注文数量なし (MOQ なし) ポリシーを維持しており、迅速なプロトタイプ テスト、小規模なパイロット ラン、および大量の大量生産を同じ優れた精度で処理できるようにしています。

l グローバルな展開とコミュニケーション: 当社の国際技術営業チームは、英語、フランス語、ロシア語、アラビア語に堪能です。西ヨーロッパ (35%)、北米 (20%)、オセアニア (20%) などのハイエンド市場にサービスを提供してきた豊富な経験により、当社は世界のパーソナルケア電子安全コンプライアンス基準を十分に理解しています。

今すぐお問い合わせください: カスタマイズされたウォーターフロッサー PCB 設計、BOM リスト、または DFM に関する問い合わせを当社のエンジニアリング デスクに送信してください。当社のチームは、包括的な製造可能性分析と最適化されたターンキー見積もりを 24 時間以内に提供します。
