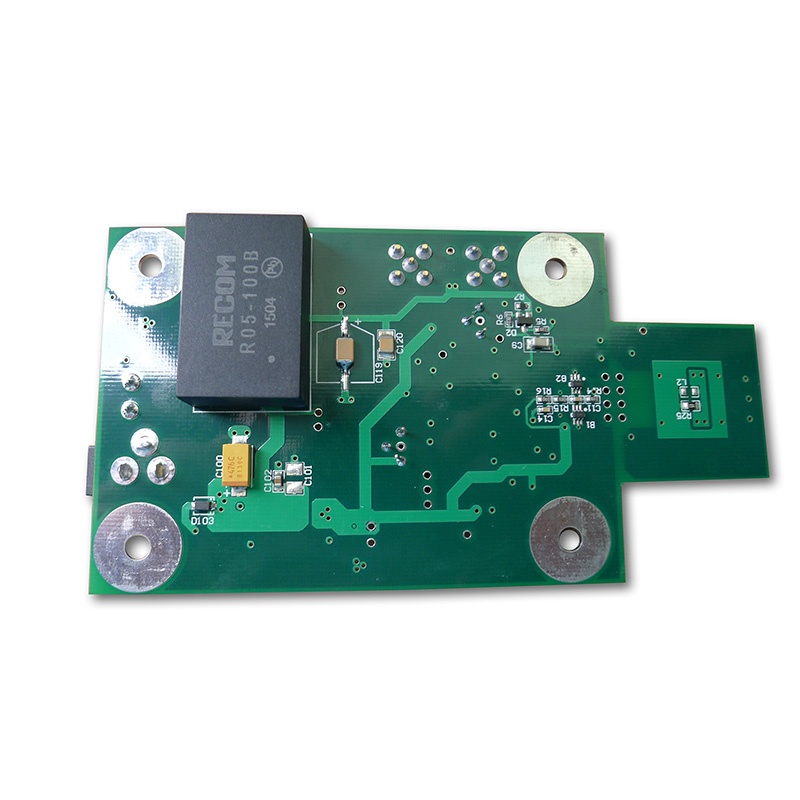

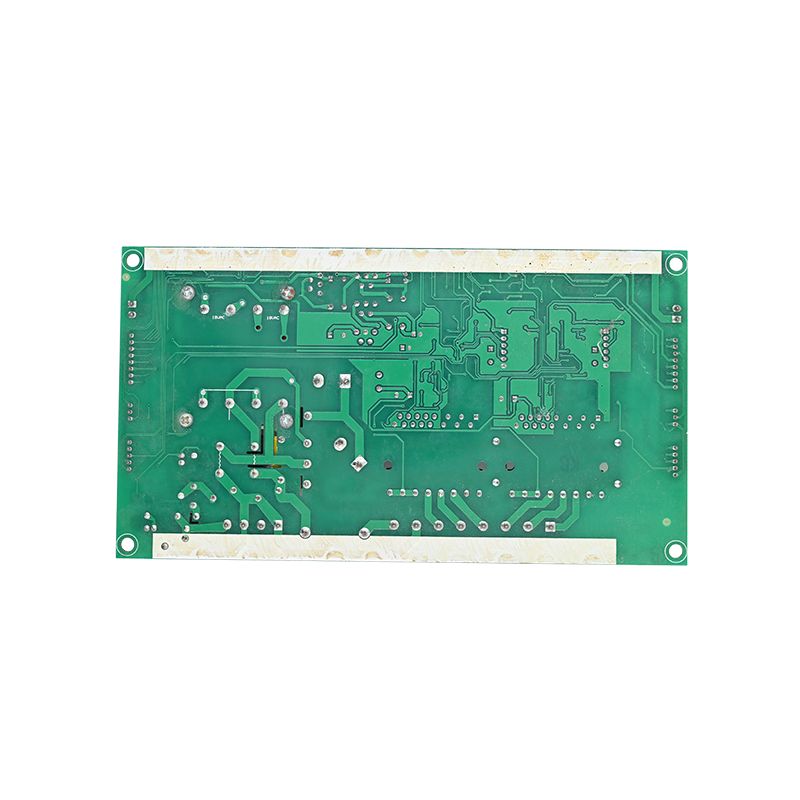

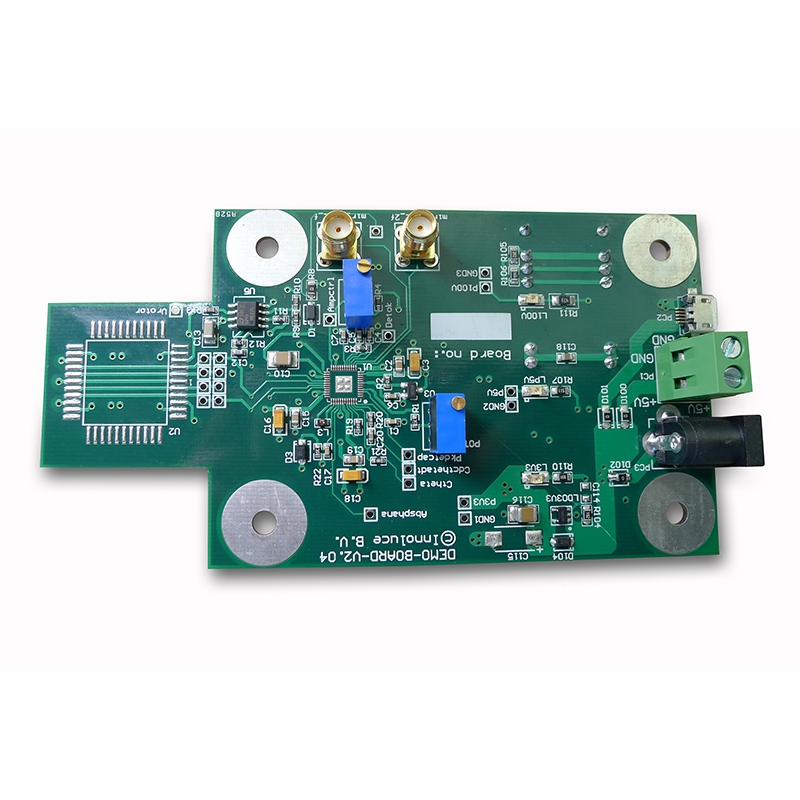

ベビーモニター PCBA に対する中心的な信頼性要件
信頼性は仕様から始まります。幼児の部屋の状況を推測しないでください。
環境および動作パラメータ
パラメータ必須仕様重要な理由動作温度0°C ～ 45°C子供部屋のヒーターと開いた窓湿度許容範囲10% ～ 90% 結露なし加湿器とよだれ連続稼働時間最低 72 時間親が充電を忘れた場合カーペット上に 1.5 メートル落下幼児がユニットを投げるベビーユニットの RF デューティ サイクル <1% ベビーベッド付近の低 EMI
24時間365日稼働する電源アーキテクチャ
パワーレールコンポーネント信頼性機能バッテリ充電器温度調整機能付きリニア充電器リチウム火災を防止3.3V デジタルDC-DC (2 MHz スイッチング)オーディオ帯域以上のノイズを維持3.0V RF超低ノイズ LDO (10 µVrms)2.4 GHz にスプリアスなし電流制限付き 1.8V コア LDO ショートからの MCU 保護
致命的: バッテリー保護 IC の後にスーパーキャパシタ (0.47F、5.4V) を追加します。これにより、バッテリー残量が少なくなってシャットダウンした後も 10 秒間の録画が可能になります。
高いMTBFを実現するコンポーネントの選択
ベビーモニターの PCBA の平均故障間隔 (MTBF) は 50,000 時間を超える必要があります。以下は実証済みの選択肢です。
ワイヤレスチップセットとアンテナ
以下のチップセットを選択してください。
- 統合PA(出力電力 ≤ +10 dBm で幼児の安全基準を満たす)
- 話す前に聞く(コードレス電話機との干渉を避ける)
- 周波数ホッピング(40以上のチャンネル)
チップセットファミリー長所短所Nordic nRF52 シリーズ低スリープ電流 (0.5 µA) 限られたビデオ帯域幅Silicon Labs EFR32 オーディオ用の優れた ADC 大型パッケージ (QFN48)Texas Instruments CC26xx -40°C ～ +85°C 定格外部バランが必要
アンテナの選択: PCBA エッジで蛇行逆 F アンテナ (MIFA) を使用します。金属物 (スピーカーの磁石、バッテリーパック) からは 10 mm の距離を保ってください。
オーディオ入力と処理
コンポーネント仕様信頼性に関する注意マイクMEMS、-38 dBV感度よだれ耐性のためのシリコンカバープリアンプゲイン40 dB、ノイズ< 5 nV/√Hz0.1 Hz HPFとAC結合（ランブル除去）VOX閾値-40から-10 dBFSまで調整可能デジタルヒステリシス（3 dB）がチャタリングを防止スピーカーアンプClass-D、1.5 W出力リード線に 8Ω フェライト ビーズ (EMI を低減)
温度検知 (重要な安全機能)
サーミスタ (NTC、25°C で 10 kΩ) を充電 IC の近くのベビー ユニット PCBA に配置します。ファームウェアは次のことを行う必要があります。
- 30秒ごとに温度を記録します
- 50℃で充電を停止します
- 45℃で親機にワイヤレスアラートを送信
低RFリークとオーディオ品質を実現するPCBレイアウト
ベビーモニターの PCBA のノイズが多いと、静電気やドロップアウトが発生します。これらのルールに従ってください。
層スタックと接地
層機能制約上部 RF (アンテナ給電、チップセット) グランド付きコプレーナ導波路内側 1 連続グランド RF セクションの下に分割なし内側 2 電源 (3.3 V、1.8 V) 各 LDOB の下のアイランド下部オーディオ、ボタン、LEDデジタル トレースをマイク入力から遠ざける
ルール: すべての電源ピンに 0.1 µF のコンデンサを配置します。低インダクタンスの場合は0402サイズを使用してください。
オーディオグランド絶縁
デジタル グラウンドとアナログ グラウンドは、コーデックの下の 1 点で接触する必要があります。グランド プレーン間にフェライト ビーズ (100 MHz で 600Ω) を使用しますが、グランド ループがないことを確認した後にのみ使用してください。
オシロスコープで確認する: RF送信中のマイク出力をプローブします。ノイズはピークツーピーク 2 mV 未満に抑える必要があります。
検証と認証のチェックリスト
生産前に、すべてのベビー モニターの PCBA をこれら 6 つの基準に照らしてテストします。
テスト方法合否基準音声ドロップアウト3 つの壁がある 30 メートル離れた場所で歩く < 1 分あたり 3 回のドロップアウトが継続>100 ミリ秒バッテリー稼働時間 65 dB SPL での連続 VOX > 2000 mAh バッテリーで 70 時間充電の安全性短いバッテリー端子PCBA がヒカップ モードに入り、70°を超えるコンポーネントなし CRF 共存WiFi ルーター (2.4 GHz) の横で動作永続的なし減感作用よだれ耐性マイクポートへの塩水噴霧乾燥後に音声が通常に戻る過放電バッテリー電圧 2.8VMCU が RF をシャットダウンし、RTC を維持
FAQ -- 信頼性の高いベビーモニター PCBA に関するよくある質問
Q1: ベビーモニターの PCBA 設計で最も一般的な隠れた障害は何ですか?
答え:オーディオ入力パスの近くに配置されたセラミック コンデンサからのマイクロフォニック ノイズ。ベビーユニットが振動すると (バシネットモーターやおもちゃの落下などにより)、クラス 2 誘電体キャップ (X7R、X5R) が最大 5 mV の圧電電圧を生成します。これがマイクプリアンプに結合し、クリック音またはゴロゴロ音を発生させます。解決策は 2 つあります。 1) 最初のゲイン ステージのすべてのオーディオ カップリングおよびデカップリングに C0G (NP0) コンデンサを使用します。 2) X7R が避けられない場合は、機械的応力が電極の方向と一致するように、PCBA 上でコンデンサを物理的に 90 度回転させます。常に 20 Hz、1 Grms の振動テーブルを使用して検証してください。
Q2: バッテリーの化学的選択はベビーモニターの PCBA の寿命にどのように影響しますか?
答え:3 つの化学的性質により、非常に異なる故障モードが生成されます。
- リチウムイオン (18650): 最高のエネルギー密度ですが、正確な CC/CV 充電が必要です。負の温度係数 (NTC) センサーが欠けていると、熱暴走が発生します。保護ICを搭載した認証済みのバッテリーパックのみを使用してください。
- LiFePO4：より安全（150℃以下で熱暴走なし）、より長いサイクル寿命（2000サイクル）。ただし、低電圧 (公称 3.2V) では 3.3V ロジック用の昇圧コンバータが必要となり、コストとリップル ノイズが増加します。
- ニッケル水素(低コスト設計): 非常に寛容ですが、メモリー効果の影響を受けます。 PCBA には、残量計を再校正するために 30 サイクルごとの放電回路が含まれている必要があります。これを行わないと、6 か月後にランタイムが 50% 低下します。
信頼性の高いベビー モニター PCBA としては、安全性を確保するために LiFePO4 を選択するか、デュアル過電圧保護 (IC + PTC) を備えた高品質のリチウムイオンを選択してください。
Q3: オーディオ専用ベビー モニターとビデオ ベビー モニターの両方に同じ PCBA 設計を使用できますか?
答え:いいえ、これを試みると、次の 3 つの特定の信頼性問題が発生します。
- メモリ帯域幅-- オーディオのみの場合は 64 KB の RAM が必要です。ビデオの圧縮フレームには少なくとも 2 MB が必要です。外部 RAM を備えた共有 PCBA により、ESD テストに不合格となる長いトレースが追加されます。
- RFデューティサイクル-- 音声は 10% の確率で送信されます。ビデオは 80% の時間を送信します。同じ 2.4 GHz PA はビデオ モードでオーバーヒートし、20 分後にゲインが 6 dB 低下します。ビデオ設計では、PA の下にサーマル ビア アレイが必要です。
- 電力供給-- オーディオベビーモニター PCBA のピークは 200 mA です。ビデオのピークは 600 mA です。薄い電源配線 (0.25 mm) を備えた一般的な PCB レイアウトでは、電圧降下が発生し、カメラ モジュールがリセットされます。ビデオ設計には、0.6 mm の配線または別の 1A 降圧コンバータが必要です。
2 つの別々の PCBA を構築します。オーディオ専用は2層基板を使用。ビデオには、インピーダンスが制御された 4 つのレイヤーが必要です。
乳児のリスクをゼロにするための製造テスト
組み立てられたすべてのベビーモニター PCBA は以下に合格する必要があります。
テストステーション持続時間拒否基準オーディオループバック 10 秒THD > 1% at 1 kHzバッテリーシミュレーター30 秒充電電流 > 50 mA (3.0 VRF 感度未満)5 秒パケットエラー率 > 1% (-95 dBm)超過温度60 秒フル充電後の任意のポイント > 60°C
最終設計レビューのチェックリスト
項目確認回路図すべての入力は ESD 保護を備えています (8 kV 接点) BOM コンデンサ電圧定格 ≥ 2 予想 (例: 5 V レールの場合 10 V) 機械的グリップ領域付近に背の高いコンポーネント (高さ > 4 mm) がないファームウェア VOX が 5 分以上ハングするとウォッチドッグ タイマーが MCU をリセットコンプライアンス FCC パート 15 および EN 62368-1 (オーディオの安全性)
信頼性の高いベビーモニター PCBA を設計するということは、コスト削減よりも幼児の安全を優先することを意味します。しっかりと構築されたボードは、歯が立ったり癇癪を起こしたりしても静かに動作します。ホワイトノイズマシン、調光器、電子レンジなど、実際の保育環境でテストします。それが親の信頼を得る唯一の方法です。
