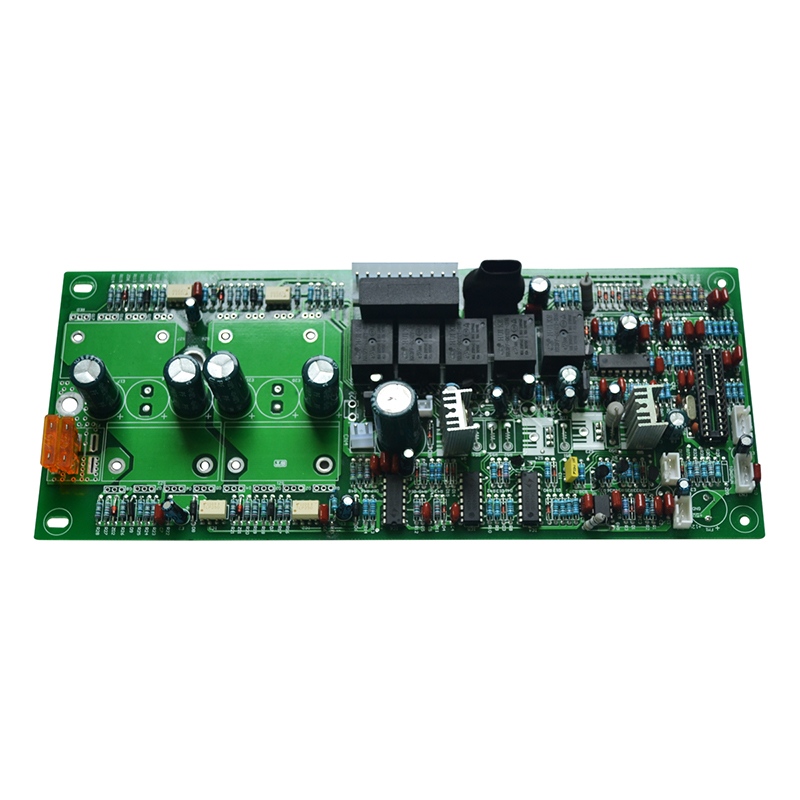

マッサージガン PCBA

マッサージガン PCBA の製造手順とは何ですか: 20 年間の製造ガイド

マッサージ ガン PCBA の製造には、高電流処理、ブラシレス モーター制御、ユーザーの安全が要求されます。モーター駆動エレクトロニクスの製造に 20 年を費やしてきた私は、設計が過熱したり、負荷がかかると速度が低下したり、バッテリーの危険を引き起こしたりするのを見てきました。この段階的な手順では、コンポーネントの選択から最終テストまでの生産ワークフロー全体をカバーします。

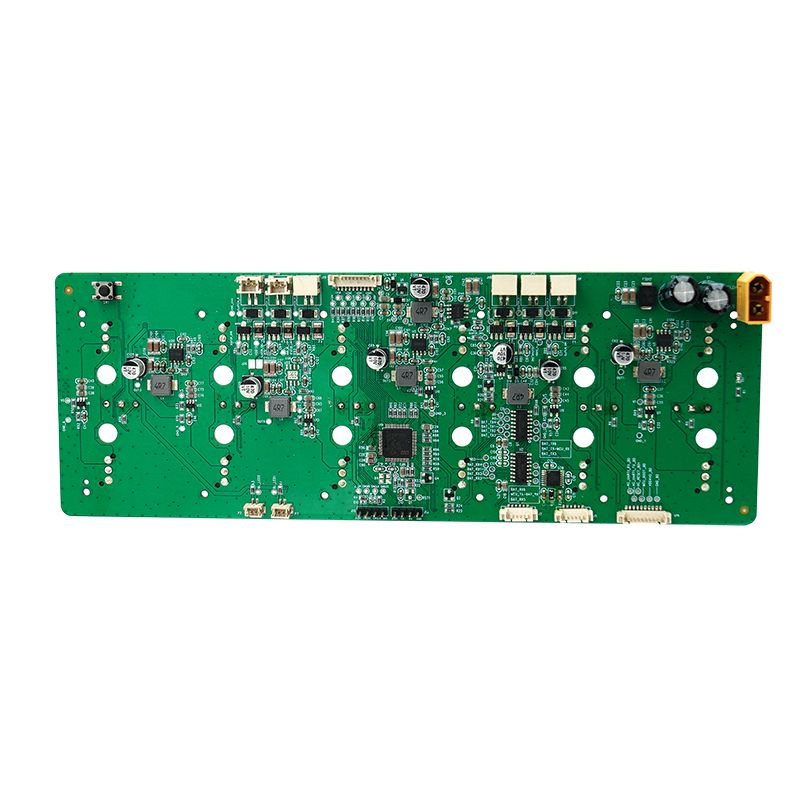

マッサージガンPCBAの標準生産フロー

すべてのマッサージガン PCBA は 9 ステップのシーケンスに従います。いずれかのステップをスキップすると、現場での故障率が増加します。

ステップ 1 – コンポーネントの調達と受入検査

テスト: 各ロットから 50 個の MOSFET をサンプリングします。 25°C および 80°C で Rds(on) を測定します。高温で7mΩを超えるロットは拒否してください。

ステップ 2 – はんだペーストのステンシルと印刷

重要: ステップ ステンシルを使用します – MOSFET の下では 0.12 mm、MCU とセンサーの下では 0.10 mm の厚さです。 1 つの厚さだけで、開口またはブリッジが発生します。

ステップ 3 – SMT アセンブリとリフロー

• 配置順序: ホール センサー → パッシブ → MOSFET → MCU → コネクタ
• リフロープロファイル: ピーク 245°C、10 秒間 (鉛フリー)
• 窒素雰囲気 – QFN パッケージ (MCU、ゲート ドライバー) に必要
• X 線検査 – MOSFET パッドの下のボイドをチェックするために必須 (ボイド < 20%)

ステップ 4 – スルーホールコンポーネントの選択的はんだ付け

マッサージガン PCBA は機械的強度を高めるためにスルーホール部品を必要とすることがよくあります。

スルーホール部品をリフローしないでください。プラスチックの本体は 245°C のオーブンで溶けます。

マッサージガン用モーター駆動回路設計 PCBA

モーター駆動セクションは、ストール電流の処理とバッテリーの駆動時間を決定します。

三相ブラシレス DC (BLDC) モーター ドライブ

熱設計: 各 MOSFET は 20A で最大 2W を消費します。サーマルビア (MOSFET ごとに 9) を使用して、底部の銅注入 (最小 2 オンス) に接続します。

バッテリーと充電の電源管理

重要な安全性: 2 つの独立した過電流保護パスを使用します (1 つはゲート ドライバー内、もう 1 つはバッテリー保護 IC 内)。単一の障害によってモーターが無秩序に動作することがあってはならない。

ファームウェアのプログラミングとキャリブレーション

マッサージガン PCBA が完全なキャリブレーションなしで生産を終了することはありません。

プログラミングシーケンス

1. ブートローダー フラッシュ – SWD または UART 経由 (5 秒)
2. 校正定数 – EEPROM または MCU フラッシュに保存
3. 速度ルックアップ テーブル – PWM デューティと目標 RPM (12 ポイント)
4. ストール検出しきい値 – 電流制限を 22A ± 1A に設定

ボードごとに保存されるキャリブレーションパラメータ

キャリブレーションが重要な理由: ボードごとのホール キャリブレーションを行わないと、低速時にモーターから聞こえるノイズが発生します。ユーザーは、欠陥があると思われるマッサージガンを拒否します。

組み立てと機械的統合

PCBA がハンドルにフィットしなかったり、熱が放散されなかったりすると、PCBA は役に立ちません。

ヒートシンクとサーマルインターフェース

テスト: マッサージ ガン PCBA を 2800 RPM で 30 分間実行します。 MOSFET のケース温度は 85°C 未満に保つ必要があります。

ワイヤーハーネスとコネクタのストレインリリーフ

• バッテリーワイヤー – はんだ付けしてからシリコンで接着 (屈曲疲労を防止)
• モーター相ワイヤ – ロッキング ラッチ付き JST コネクタ (最小 20 サイクル)
• ボタンフレックスケーブル – ZIFコネクタ、0.5 mmピッチ、挿入後に接着

生産テストと品質管理

すべてのマッサージガン PCBA は、組み立て前にこれら 5 つのテストに合格する必要があります。

バーンインおよび振動試験

生産量の 5% をサンプリング:

• 2400 RPM で 6 時間 – MCU センサー経由で MOSFET 温度を監視
• ランダム振動 – 5 Grms、30 分 (工具の落下をシミュレート)
• 充放電サイクル – 3 サイクル (保護 IC を検証)

FAQ – マッサージガン PCBA 製造に関するよくある質問

Q1: マッサージガン PCBA が体圧を受けると出力が低下する原因は何ですか?

A: 主な原因は、ハイサイド MOSFET のゲート駆動強度が不十分であることです。圧力がモーター負荷を増加させると、BLDC コントローラーは電流を増加させようとします。ブートストラップ コンデンサ (ハイサイド ゲート ドライバに電力を供給する) のサイズが小さい場合、ゲート電圧が MOSFET のしきい値を下回り、Rds(on) が 4 mΩ から 20 mΩ に増加します。これにより、熱暴走ループが発生します。

電圧降下 → ゲートドライブの低下 → 抵抗の増加 → 発熱の増加 → 抵抗のさらなる増加

この修正には、マッサージ ガンの PCBA に 3 つの変更が必要です。

1. ブートストラップ コンデンサ値 – 最小 220 nF を使用します (多くの設計では 47 nF を使用します)。ゲート電荷に基づいて計算します: C_boot = (Q_g × 10) / ΔV。一般的な MOSFET (Q_g = 30 nC) の場合、220 nF が安全マージンを提供します。
2. ゲート ドライバーのピーク電流 – 1.5A シンク/ソース機能を持つドライバーを選択します (DRV8320 など)。弱いドライバ (0.5A) は、高い PWM デューティ サイクル中にブートストラップ キャップを再充電できません。
3. ブートストラップ ダイオード – 超高速ダイオード (trr < 50 ns) を使用します。標準の 1N4148 は 4 ns の回復速度を備えていますが、定格は 100 mA のみであり、20 kHz PWM で動作するマッサージ ガン PCBA には不十分です。 BAS3007 (1A、10ns) に切り替えます。

これらの変更後、体圧が 15 kg かかった場合でも、失速電流は 22 A で安定しています。

Q2: マッサージガン PCBA でのバッテリー保護 IC の誤作動を防ぐにはどうすればよいですか?

A: 誤ったトリガーは、モーターの転流ノイズがバッテリー保護 IC の電流検出ラインに結合すると発生します。 BLDC モーターの位相スイッチングにより、最大 50A までの 1 µs の電流スパイクが発生します。これは、保護 IC が短絡と区別するには速すぎます。この問題は、次の 3 つのハードウェア修正により解決されます。

センス入力のローパス フィルター – RC フィルター (10Ω + 1 µF セラミック) を保護 IC の CS+ ピンに直接取り付けます。コーナー周波数 = 16 kHz。これは平均電流 (20 ～ 30A) を通過させますが、200 kHz の整流スパイクをブロックします。

独立したセンス抵抗のグランド – シャント抵抗の負端子から保護 IC の CS- ピンまで専用のケルビン トレースを配線します。このグランドを MOSFET のソース電流と共有しないでください。共有トレースが 1 mΩ であっても、50 A で 50 mV の誤った信号が生成されます。

遅延タイマーの調整 – 保護 IC の過電流遅延を 100 μs にプログラムします (IC がサポートしていると仮定します)。ほとんどのマッサージ ガン PCBA 設計は、バッテリのリファレンス設計から 10 µs の遅延を使用します。整流スパイクはわずか 2 ～ 3 µs しか持続しません。 100 μs の遅延は、真の短絡 (継続時間 >50 μs) には反応しながら、それらを無視します。

オシロスコープを使用したテスト: モーターが最大負荷で動作しているときに CS+ をプローブします。スパイクは保護 IC のトリップしきい値 (通常、50A シャントの場合は 50 mV) 未満に保つ必要があります。スパイクがしきい値を超える場合は、フィルタの静電容量を 2.2 µF に増やします。

Q3: 実稼働環境で複数のマッサージガン PCBA ボードをプログラミングするための正しい手順は何ですか?

A: 4 段階のプロダクション プログラミング手順により、取り違えが防止され、1 つずつフラッシュする場合と比較してプログラミング時間が 75% 短縮されます。

ステージ 1 – SMT 前のプログラミング (大規模な実行の場合はオプション)

ギャング プログラマ (Elnec BeeProg など) を使用して、配置前にブートローダーを MCU にフラッシュします。これは、外部フラッシュを備えた MCU (ピンが露出した QFN パッケージ) でのみ機能します。検証に失敗したチップを拒否します。配置されたボードを再加工するよりも安価です。

ステージ 2 – SMT 後のインシステム プログラミング

プログラミング ポゴ ピン フィクスチャ (6 ピン: SWDIO、SWCLK、3.3V、GND、RESET、BOOT0) を配置します。マルチチャンネル プログラマを使用します (同時に 8 枚または 16 枚のボード)。目標時間: 検証を含めてボードあたり 45 秒。

ステージ 3 – 校正ステーション (最も重要)

プログラミング後、光学式エンコーダーを備えた実際のマッサージガンモーターを備えたキャリブレーション治具にボードを移動します。フィクスチャは各マッサージ ガン PCBA を次のように実行します。

• ホールアライメント（電気角自動調整）
• 速度直線性 (PWM 対 RPM テーブルを記録)
• 電流制限 (22A トリップまで負荷を増加)

これら 12 個の校正定数を保護された MCU フラッシュ セクターに保存します。キャリブレーションを行わないボードでは、一貫性のない速度ランプが生成されます。

ステージ 4 – トレーサビリティ

以下を含む 2D データ マトリックス コードを各 PCBA に印刷します。

• 製造日コード (YYWW)
• キャリブレーションチェックサム
• MOSFETのロット番号（受入検査より）

最終組み立て中にこのコードをスキャンしてください。現場で障害が発生した場合は、特定のコンポーネント バッチまで追跡し、影響を受けるユニットのみを再作業できます。

マッサージガン PCBA の生産歩留まり目標

適切に製造されたマッサージ ガン PCBA は、負荷時に 2800 RPM を供給し、失速時に 500 ミリ秒以内にシャットダウンし、500 回の充電サイクルに耐えます。この手順に従い、各ステップを監査すると、貴社の製品は、キャリブレーションを省略したり、ゲートドライブの仕様を低く設定した競合他社よりも優れたパフォーマンスを発揮します。
