接地の落とし穴とネジの破片の回避: 高信頼性モーター制御 PCBA の設計ガイドライン

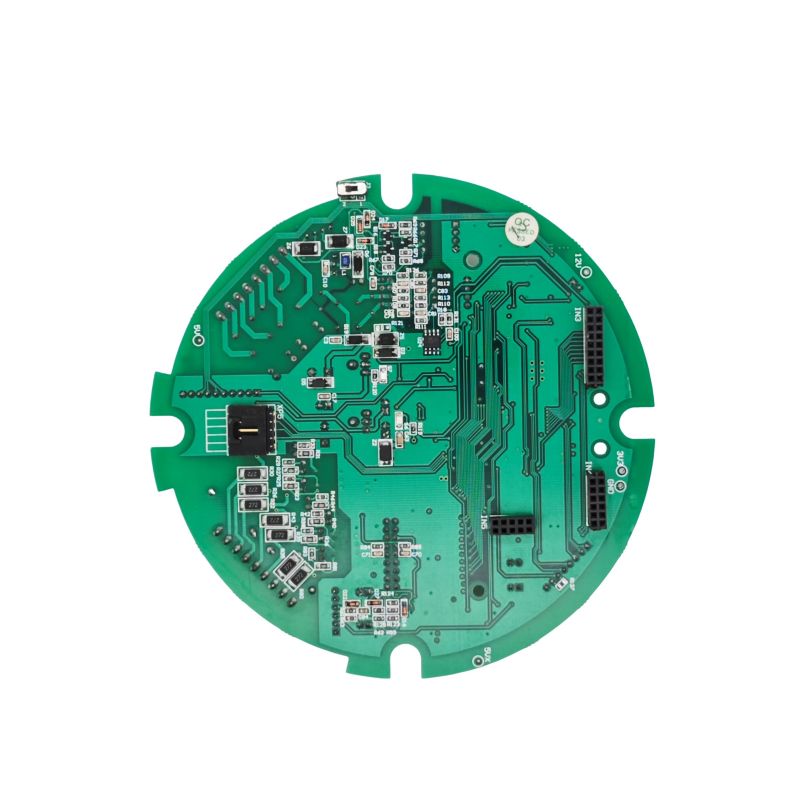

モーター制御用PCBA (プリント基板アセンブリ) は、産業オートメーション、ロボット工学、新エネルギー自動車、スマート家電製品における高精度モーション制御の中核を実現します。この実用的なガイドには、アーキテクチャの選択、PCB レイアウト、アセンブリ、検証からの重要な洞察が統合されており、エンジニアや製品マネージャーがよくある落とし穴を回避し、プロトタイプから量産製造へのスムーズな移行を確実に行うのに役立ちます。

1. 設計段階: アーキテクチャとコンポーネントの選択

1.1 カスタム ソリューションと標準ソリューション

プロジェクトの開始時に、カスタム PCBA を採用するか、既製の標準モジュールを採用するかを評価します。カスタム PCBA では、NRE (Non-Recurring Engineering) の初期コストが高くなりますが、特定のモーター タイプ (BLDC、ステッパー、サーボなど) と正確な性能目標 (例: ±0.5% 以内の速度/トルク精度) の最適化が可能になります。カスタム ソリューションは、優れたシステム統合効率 (多くの場合 95% を超える) と、過酷な動作条件下での長期信頼性も提供します。

1.2 コアチップセットとトポロジの選択

• プロセッサ: リアルタイム応答でフィールド指向制御 (FOC) などの計算量の多いアルゴリズムを処理するには、専用のモーター制御ペリフェラル (ARM Cortex-M4 コアなど) を備えた 32 ビット MCU を強く推奨します。

• ドライバーとパワーステージ:

• 高集積設計の場合は、ゲート ドライバとパワー FET を組み合わせた完全に統合された BLDC ドライバ IC (TI MCF831xC シリーズなど) を選択してください。これにより外部回路が簡素化されますが、慎重なデカップリングが必要になります。安定した動作を確保するには、データシートに従って少なくとも 5 つの重要なコンデンサ（VM-PGND、CPH-CPL など）を配置する必要があります。

• 高電力アプリケーション (例: >50A) の場合は、専用のゲート ドライバーを備えたディスクリート MOSFET/IGBT が推奨されます。より高いスイッチング周波数と損失の低減を実現するには、ワイドバンドギャップ デバイス (SiC または GaN) を検討してください。

2. PCB レイアウト: ノイズ抑制と熱管理の技術

モーター制御基板は本質的に、混合信号と電力を大量に消費するアセンブリです。不適切なレイアウトは、EMC 障害や現場での返品の主な原因です。

2.1 回路の分割と接地戦略 (重要)

黄金律: 電源グランドと信号グランドを物理的に分離します。

• ゾーニング: PCB を 3 つの異なる領域に分割します。

• ノイズの多いゾーン: パワーインバーター、リレー、ゲートドライブループ。

• デジタルゾーン：MCU、通信インターフェース（CAN、UART、SPI）。

• アナログゾーン: 電流/電圧センシング、エンコーダー/レゾルバー入力。 高周波 PWM トレースを敏感なアナログ フィードバック パスから遠ざけてください。

• 接地の実装:

• 単一点接地または分割接地面アプローチを採用します。

• デジタル グランドとアナログ グランドを ADC リファレンス ピンの近くの 1 点に接続します。

• 電源グランド (ノイズの多い) を絶縁し、低インピーダンス パスを介してシステムのスター グランド ポイントに接続し、大きな過渡電流による制御信号の破損を防ぎます。

• スタックアップの推奨事項: 予算が許せば、4 層ボードが理想的です。低インダクタンスのリターンパスと固有のシールドを提供するために、一次コンポーネント側に隣接する専用のグランド層を使用します。 2 層設計の場合は、大規模なグランドフラッディングを採用し、電源配線をできるだけ短く幅広に保ちます。

2.2 電力ループと熱放散

• トレース幅とループ面積: DC バスと三相出力トレースは、高い di/dt に耐えられるように短くて広い必要があります。ゲート駆動信号ペアは、寄生インダクタンスを最小限に抑えるために、対応する MOSFET ソース端子の近くで並列に実行する必要があります。

• 熱管理: サーマル ビアを使用して、パワー デバイスから内部の銅プレーンまたは最下層のヒートシンク パッドに熱を効率的に伝導します。補助ヒートシンクの取り付けを可能にするために、高電流経路にはんだマスク開口部（銅が露出）を適用します。

3. 組立と製造: 見落とされているが重要な詳細

3.1 BOM 計画におけるサプライチェーンの回復力

BOM（部品表）を最終決定する前に、MCU や通信トランシーバーなどのリードが長い品目の供給リスク評価を実行します。可能であれば、単一ソースのサプライヤーの中断による生産停止を避けるために、レイアウト内にピン互換の代替フットプリントを予約してください。

3.2 ねじ締めの清浄度 (頻繁に発生するが無視される故障モード)

モーター コントローラーの PCBA 組み立て中に、ネジによって運ばれる金属の破片は、短絡や絶縁劣化を引き起こす隠れた危険因子です。

• リスク: 振動するスクリュー フィーダーからの金属粒子が高密度 IC ピンまたは隣接する配線間に落下し、断続的な故障や電源投入時の即時短絡につながる可能性があります。

• 対策:

• 従来の振動ボウルフィーダーをステップタイプフィーダーに置き換えて、摩擦による粒子の発生を最小限に抑えます。

• 締結ステップの直前に真空除塵ステーションを導入します。

• リアルタイムのトルクと角度のモニタリング機能を備えたスマート電動ドライバーを利用して、トルク不足（フローティング）やネジ山の剥がれを防ぎます。

4. テストと検証: 「回転するか?」を超えて

1. 機能テスト (FCT): 負荷がかかった状態で、過電流および過熱保護の応答時間を検証します。たとえば、ドライバーのシャットダウンが 10µs 以内にトリガーされることを確認します。また、電圧低下時の動的な電力ディレーティング ロジックも検証します。

2. 電磁両立性 (EMC) 事前準拠: 伝導性および放射性エミッション (CE/RE) は一般的な問題点です。障害が発生した場合は、まず適切な定格の TVS ダイオードとコモンモード チョークが電源入力に配置されているかどうかを確認し、ゲート抵抗を調整して PWM スイッチングのスルー レートを最適化します。

3. 長期信頼性: 熱サイクルテストと連続実行テストを実行して、最大周囲温度下でのはんだ接合部の完全性とコンポーネントのディレーティングを検証します。

信頼性の高い製品を設計するモーター制御用PCBA基本的に、電気的性能、熱力学、電磁両立性の間の三角トレードオフです。明確な回路分割や規律ある接地から、厳格なアセンブリの清浄度管理に至るまで、あらゆる決定が、困難な産業環境における製品の長期安定性を決定します。このガイドで概説されている戦略を実装することにより、故障率を大幅に削減し、開発サイクルを短縮し、モータ制御システム全体の堅牢性を高めることができます。
