簡単な答え: それはアプリケーションによって異なります

産業用ドライブ、EV コントローラー、サーボ システムにわたるパワー エレクトロニクスと故障解析における 20 年の経験を活かし、はんだ付けの決定がモーター制御の信頼性をどのように左右するかを文書化してきました。このガイドには、エンジニアリング データ、比較表、および現場でテストされた推奨事項が記載されています。

規制市場 (EU、中国、韓国) に出荷されるほとんどの商用モーター制御製品には、鉛フリーはんだ付けが必須です。ただし、信頼性が規制要件よりも優先される自動車のボンネット下のアプリケーション、航空宇宙、および特定の産業用ドライブについては例外が存在します。

技術的な違い: 有鉛はんだと無鉛はんだ

材料特性を理解すると、この決定がモーター制御 PCBA にとって重要である理由が説明されます。

合金組成と融点

機械的信頼性の比較

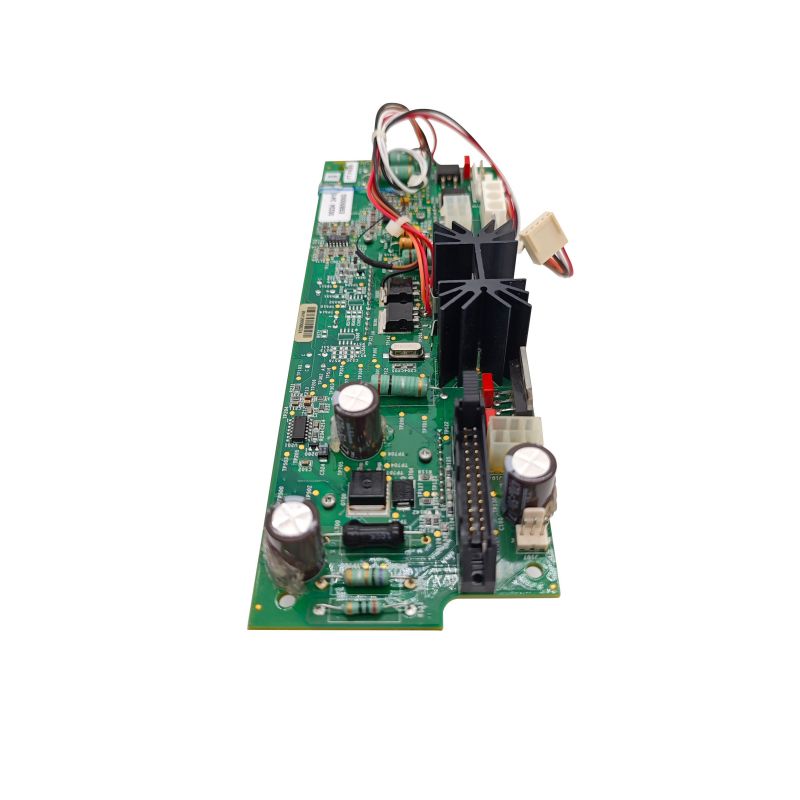

モーター制御 PCBA が特有のはんだ付けの課題に直面する理由

モーター制御アセンブリは、ほとんどの PCB では決して遭遇しないストレスにさらされます。これら 3 つの要因により、はんだ付けの選択が重要になります。

1. 高振動環境

ポンプ、コンプレッサー、または EV に直接取り付けられたモーター コントローラーは、継続的な機械的励起を受けます。ある文書化された研究では、同一の PCBA を有鉛はんだと無鉛はんだで比較しました。

- リード付きアセンブリ:6g のランダムな振動を 40 時間受けた後の最初の故障 (コンポーネントの脚の破損)

- 鉛フリーアセンブリ:わずか 4 時間同じ振動を与えただけで同じ故障モードが発生

原因は？鉛フリーはんだは延性が低下します。接合部が屈曲できなくなると部品リードに振動応力が集中し、早期破断の原因となります。

2. 極端なサーマルサイクル

モータードライブは熱を発生します。その後、モーターが停止します。それから彼らは再び始めます。一般的な産業用ドライブは、-40°C から +125°C までを何千回もサイクルします。

有鉛はんだ延性により、コンポーネントと PCB 間の CTE (熱膨張係数) の不一致に対応します。

鉛フリーはんだ接合界面でより厚く、より脆い金属間化合物 (IMC) を形成します。 IMC が過度に成長すると、界面が弱くなり、亀裂の発生が促進されます。

3. 大電流とジュール発熱

モーター制御 PCBA は、5A ～ 200A+ の連続電流を流します。各はんだ接合部は、I²R 損失による自己発熱を経験します。

主な違いは抵抗ではなく、ジョイントが時間の経過に伴う熱サイクル応力にどのように対処するかです。

どうしても鉛フリーはんだを使用しなければならない場合

このようなシナリオでは、規制要件により選択の余地がほとんどありません。

RoHS準拠の市場

EU、中国、韓国、およびその他の多くの管轄区域では、電子機器に含まれる鉛の含有量を均質材料の重量の 0.1% までに制限しています。これらの市場で販売される製品には、特定の例外が適用されない限り、鉛フリーはんだを使用する必要があります。

民生用および商用モーター制御

家庭用電化製品（洗濯機、空調ファン、冷蔵庫のコンプレッサー）

モータードライブを備えた電動工具

商用 HVAC コントローラー

非産業用ロボット

輸出向け製造業

世界規模の流通向けにモーター制御 PCBA を製造する場合、有鉛生産ラインと無鉛生産ラインを別々に維持すると、在庫が複雑になり、品質リスクが生じます。統一された鉛フリー処理が現実的な選択肢です。

有鉛はんだを正当化できる場合（免除）

特定のアプリケーションは RoHS 免除の対象となるか、完全に規制範囲外になります。

自動車のアンダーボンネットエレクトロニクス

免除 7(c)-I(少なくとも 2026 年まで有効) は、鉛フリーの代替品には信頼性が証明されていない高信頼性の自動車エレクトロニクスに鉛を使用することを許可します。

Tier 1 サプライヤーからの実際のデータは次のことを示しています。

• エンジンコントロールユニットの鉛フリー接合部は、熱サイクル下で早期に亀裂が発生する
• 純錫仕上げでの錫ウィスカーの形成により、密閉された ECU に短絡リスクが生じる
• 多くの自動車 OEM は、安全性が重要なモジュールに鉛入りはんだを指定し続けています

航空宇宙および軍事

完全免除。航空、防衛、宇宙用途には鉛フリーはんだは必要ありません。これらの分野では、数十年にわたる信頼性データに基づいて Sn63/Pb37 を使用し続けています。

産業用モーター ドライブ (10 年以上の寿命要件)

モーター コントローラーを空調のない工場 (周囲温度 -20 °C ～ +70 °C) で 15 年以上動作させる必要がある場合、依然として有鉛はんだが保守的な選択肢となります。これらの条件における鉛フリーの長期熱疲労データはまだ開発中です。

医療機器（非埋め込み型）

信頼性が患者の安全に直接影響する多くの医療用電子機器には例外が存在します。

修理および交換部品

既存の有鉛はんだ装置の交換用 PCBA は、既存の接合部やコンポーネントとの冶金学的互換性を維持するために有鉛はんだを使用する必要があります。

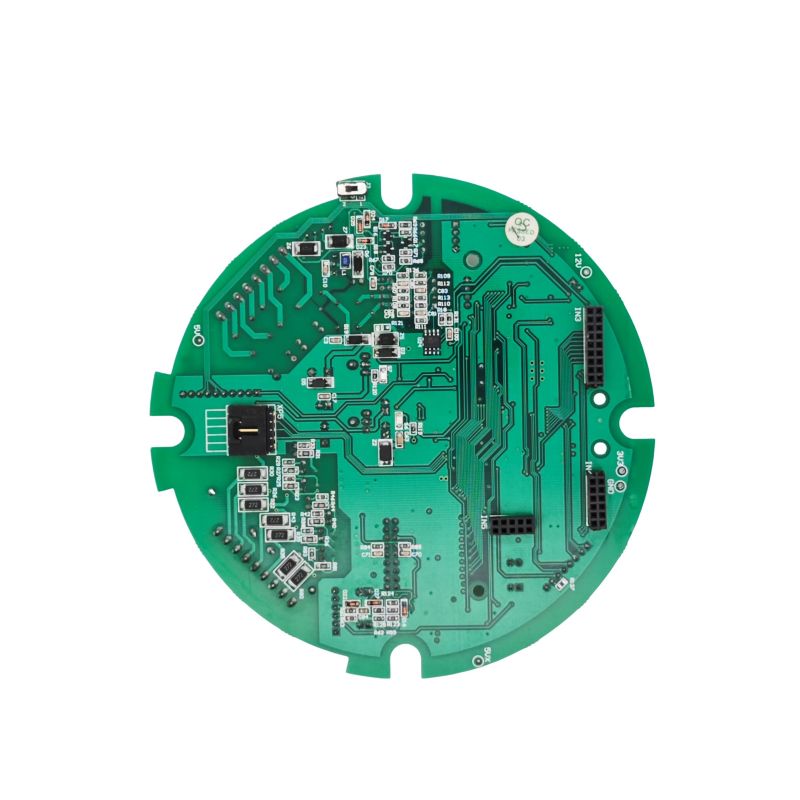

モーター制御 PCBA に関する重要なコンポーネントの考慮事項

すべての部品が鉛フリーはんだ付け温度に耐えられるわけではありません。これら 5 つのカテゴリには特別な注意が必要です。

1. 温度に敏感なコンポーネント

鉛フリーリフローのピークは 245°C ～ 260°C で、鉛のリフローの 220°C ～ 230°C よりも大幅に高くなります。

2. 純錫仕上げのコンポーネント

純錫仕上げ (鉛フリー部品に一般的) は、時間の経過とともに導電性ウィスカが成長する可能性があり、部品間隔が狭いモーター制御にとって重大なリスクとなります。

緩和戦略:

- 純錫の代わりに NiPdAu またはマット錫ビスマス仕上げを指定してください

- すべてのはんだ接合部に絶縁保護コーティングを適用します

- 高密度領域のコンポーネントへの純錫の使用は避けてください。

3. リード付きコンポーネントの既存の在庫

鉛フリーの組み立てプロセスで有鉛はんだコンポーネント (SnPb メッキリードなど) を使用すると、プロセスの非互換性:

コンポーネントの仕上げは 183°C で溶けますが、鉛フリーはんだは 245°C+ が必要です。

はんだ接合が形成される前に、コンポーネントの仕上げが酸化または溶解する可能性があります。

結果: 信頼性の低い接合部、ヘッドインピローの欠陥、現場での故障

ルール：経験するはんだ付けプロセスに応じて評価されたコンポーネントを使用してください。

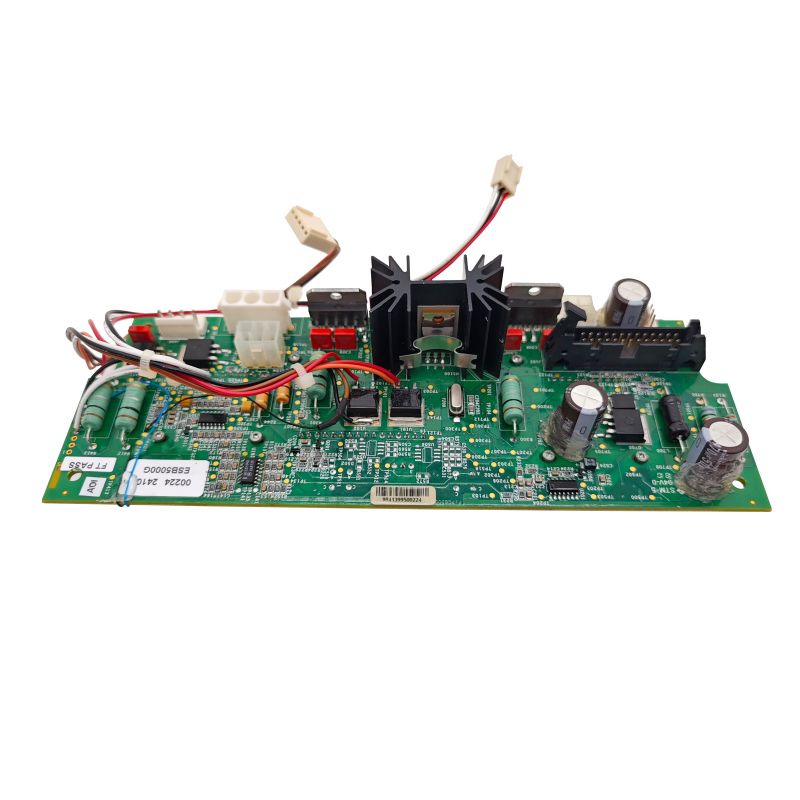

鉛フリー モーター制御 PCBA のベスト プラクティス

鉛フリーが必要な場合、これらの実践により信頼性が最大化されます。

PCB 表面仕上げの選択

おすすめ：ENIG は、鉛フリーアセンブリに最適な濡れ性と最長の保存寿命を提供します。

リフロープロファイルの最適化

最適化が不十分な鉛フリー リフロー プロファイルでは、コールド ジョイント、ボイド、脆い IMC が発生します。

鉛フリージョイントの振動軽減

鉛フリーでは振動時の延性が低下するため、次の追加手順を実行してください。

1. ポッティング/封止:高質量コンポーネント (コネクタ、変圧器、大型コンデンサ) の周囲のエンクロージャをシリコンまたはウレタンのポッティングコンパウンドで満たします。これにより、振動ストレスがはんだ接合部から伝達されます。

2. 接着剤で接合されたコンポーネント:大型の表面実装デバイス (インダクタ、アルミニウム コンデンサ) の下にはエポキシまたはシリコーン接着剤を使用してください。

3. コンポーネントのスタンドオフ高さを下げる:リードの長い背の高いコンポーネントは振動レバーとして機能します。可能な場合は薄型コンポーネントを指定してください。

モーター制御 PCBA に関するよくある質問

以下は、モーター ドライブの設計者および製造エンジニアから寄せられた 3 つの技術的な質問です。

Q1: Tier-1 自動車サプライヤー向けに電気自動車モーター コントローラーを設計しています。鉛フリーはんだは使用できますか?

答え:はい、ただし重要な資格試験が必要です。 EU市場向け車両にはRoHS準拠が義務付けられているため、ほとんどのTier-1自動車サプライヤーは現在、新規設計に鉛フリーはんだを使用しています。ただし、鉛フリーの信頼性データが不完全なままであるボンネット下の電子機器については例外が存在します。

資格計画には以下を含める必要があります。

実践的なアドバイス:多くの自動車 OEM は、既存の RoHS 免除を利用して、ボンネット下の ECU に鉛入りはんだを指定し続けています。鉛フリー化を約束する前に、顧客と話し合ってください。鉛フリーが必須の場合は、すべてのアセンブリに ENIG 表面仕上げと絶縁保護コーティングを指定してください。

Q2: 私の産業用モーター ドライブは、6 つのパワー MOSFET のはんだ接合部に亀裂が入り、18 か月後に故障しました。アセンブリにはSAC305鉛フリーはんだを使用しています。何が間違っていたのでしょうか?

答え:これは典型的な熱疲労破壊です。診断シーケンスは次のとおりです。

ステップ 1 - 亀裂の位置を調べます。顕微鏡で、MOSFET のリード線とはんだフィレットの間の界面を観察します。亀裂が金属間化合物 (IMC) 層に沿って進む場合、リフロー中に IMC が厚くなりすぎます。

ステップ 2 - リフロー プロファイルを確認します。SAC305 の場合、液相線以上の時間 (TAL) は最大 60 ～ 90 秒である必要があります。 TAL が 120 秒を超えた場合、IMC の厚さは 10µm を超える可能性があります (脆化ゾーンは 5µm 以上で始まります)。

ステップ 3 - MOSFET ドレイン パッドの温度上昇を測定します。赤外線カメラを使用して、全負荷時のパッド温度を測定します。 110℃を超えると、熱サイクルデルタ (ΔT) が大きすぎます。

ステップ 4 - 単一点取り付けを確認します。サーマル ビアがないか、パッドの下にボイドがある大きなサーマル パッド (DPAK、D2PAK、TO-263) を備えたパワー MOSFET では、ホット スポットが発生します。関節の X 線検査を行います。パッド面積の 25% を超える空隙は許容できません。

推奨される修正 (優先度順):

1. ΔTを減らす：ヒートシンクを追加するか、エアフローを改善して、MOSFET パッドを全負荷時に 90°C 未満に保ちます。

2. サーマルビアを追加します。各 MOSFET パッドの下に、0.3 mm ビア (充填およびキャップ付き) のアレイを配置して、熱を PCB グランド プレーンに引き込みます。

3. 低銀合金を使用します。SAC305 の代わりに SAC105 (1% Ag) を検討してください。銀含有量が低いと、融点がわずかに高くなりますが、延性と熱疲労耐性が向上します。

4. MOSFET をポットに配置します。MOSFET の上に熱伝導性のポッティングコンパウンドを塗布します。これにより、熱サイクル応力が緩和され、熱が伝達されます。

Q3: もともと有鉛はんだを使用していたモーター制御用 PCBA を修理する必要があります。鉛フリーはんだを使用して修理できますか?

答え:技術的には可能ですが、推奨されません。その理由は次のとおりです。

問題 1 - 混合冶金:鉛フリーはんだ（SAC305）は、残留鉛はんだ（Sn63/Pb37）とよく混ざりません。得られた合金の融点は予測不可能で (通常 190°C ～ 210°C)、亀裂が入りやすい弱く粒状の接合部を形成します。

問題 2 - 温度の競合:鉛フリーはんだを適切に流すには、370°C ～ 400°C のはんだこて先が必要です。この温度により次のことが可能になります。

FR4 基板から PCB パッドを剥離します。

隣接するコンポーネント（特に電解コンデンサ）を損傷します。

近くのプラスチックコネクタを溶かす

推奨される修復プロトコル:

有鉛基板で鉛フリーを使用する必要がある場合:真空はんだ除去ステーションを使用して、修復領域から既存のはんだを 100% 除去します。拡大して検査します。鉛入りはんだが残っていると、新しい接合部が汚染されます。次に、活性フラックスを使用して 370°C で鉛フリーはんだ付けを行います。

意思決定マトリックス: モーター制御 PCBA の有鉛 vs. 無鉛

この表を使用して、はんだ付けの選択をガイドしてください。

規制市場に出荷されるほとんどのモーター制御 PCBA では、鉛フリーはんだ付けが法的に義務付けられています。ただし、鉛フリー合金の材料特性 (高い脆性、厚い IMC 形成、錫ウィスカのリスク) により、高振動や熱サイクルのアプリケーションでは実際の信頼性に関する懸念が生じます。

必須の鉛フリー用途の場合:

最高の濡れ性を得るためにENIG表面仕上げを使用してください

リフロープロファイルを慎重に制御します (TAL 60 ～ 90 秒、ピーク 245 ～ 260°C)

高質量コンポーネントにはポッティングまたは接着剤を追加します

絶縁保護コーティングを適用して錫ウィスカーを軽減します

免除対象となるアプリケーションの場合 (自動車のボンネット内、10 年以上の産業、航空宇宙、医療):

- 鉛入りはんだ (Sn63/Pb37) は引き続き信頼性のゴールドスタンダードです

- 延性、耐振動性、および数十年にわたる現場データの組み合わせは置き換えが困難です

修理の場合:元のはんだ合金と一致します。混合冶金により、予測不可能で信頼性の低い接合が作成されます。

この決定は最終的に、規制遵守と現場の信頼性のバランスをとることになります。予想寿命が 3 ～ 5 年の消費者製品の場合、鉛フリーは成熟しており、信頼性が高くなります。安全性が重要なモーター制御や長寿命のモーター制御の場合は、免除を適用し、有鉛はんだを使用してください。
