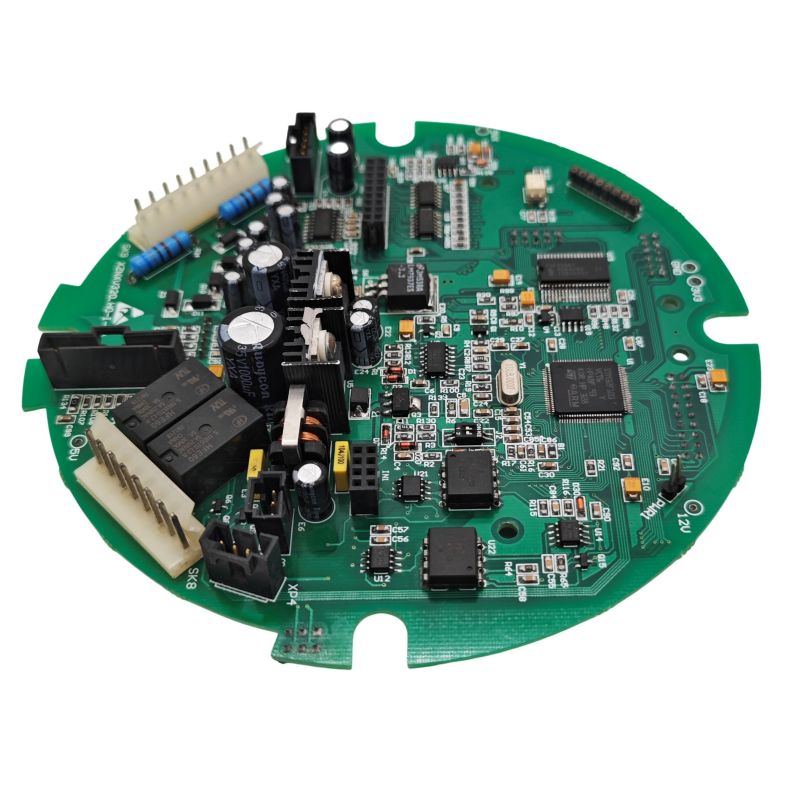

RCサーボPCBA

ユニエクスプロア エレクトロニクス— 組み込みシステムと PCB 設計の 20 年の経験により、私たちは、ノイズの多い電力線、不適切なデカップリング、および誤った PWM 配線など、同じ障害パターンを繰り返し見てきました。当社のサーボ PCBA ソリューションは、プロの設計者が生産現場で実際に使用するエンジニアリング仕様、レイアウト ルール、およびテスト方法を中心に構築されています。

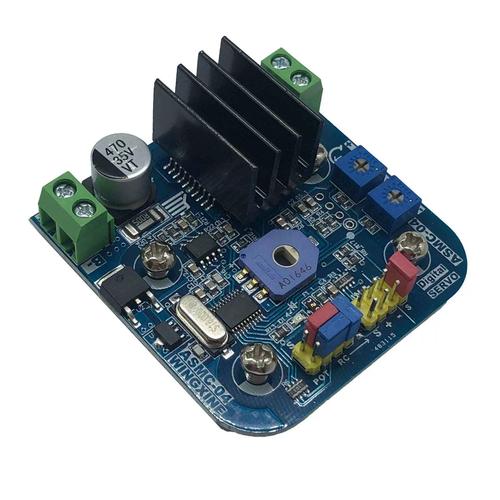

スタンドアロンのドライバー ボード、マルチチャンネル サーボ コントローラー、または内部サーボ コントロール ボードの交換が必要な場合でも、Unixplore エレクトロニクスは信頼性が高く、ノイズ耐性のある製品を提供します。PCBARCホビー環境と産業用ロボット環境の両方で機能します。

私たちが提供するもの:

• Altium、KiCad、または任意の形式での完全なサーボ PCBA 設計 (回路図 + レイアウト)
• 機能テストを伴うプロトタイピング (負荷、リップル、熱レポート)
• 部品調達とSMTアセンブリによる大量生産
• 設計レビューおよび故障解析コンサルティング

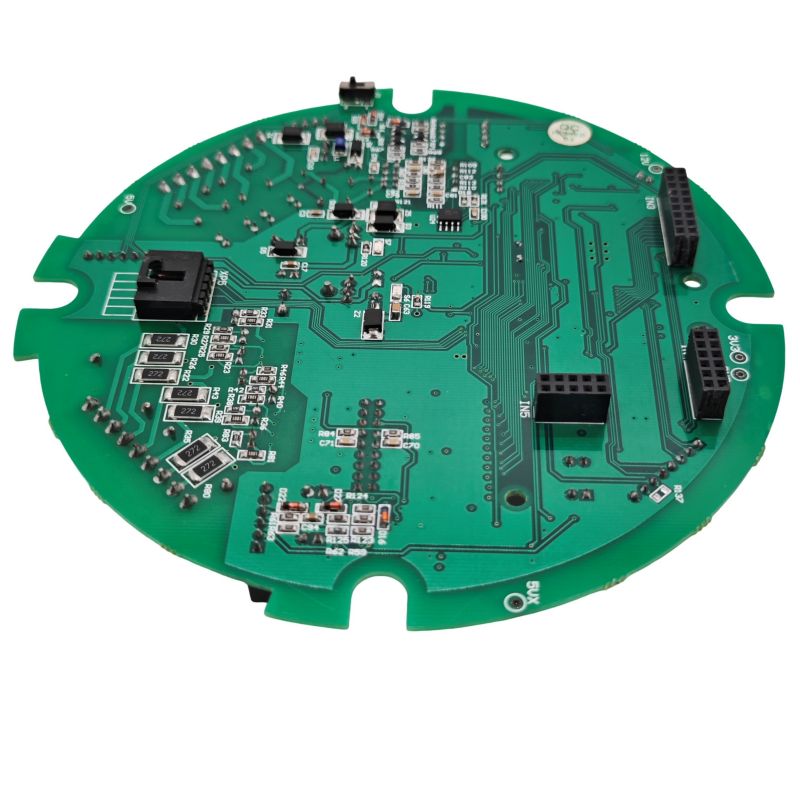

RC サーボ PCBA が行うべきこと

RC サーボ PCBA (スタンドアロン ドライバー ボードまたは内部サーボ コントロール ボード) は、次の 3 つの重要な機能を実行します。

• PWM信号の生成または受信:制御パルス(50Hz時1ms～2ms)を位置指令に変換します。
• 配電:クリーンな5Vまたは6Vをサーボモーターと制御ICに供給します。
• フィードバック処理:内部ポテンショメータを読み取って位置を確認し、制御ループを閉じます。

高信頼性設計には、過負荷検出のための電流検出とノイズ耐性のための光絶縁も含まれています。

主要な技術仕様

以下のパラメータは、RC サーボ制御 PCBA 設計の業界標準を表します。これらは、専用サーボ ドライバー ボードと統合受信機 PCBA アセンブリの両方に適用されます。

入力電力仕様

制御信号仕様

内部サーボ PCBA コンポーネント (サーボ内部)

標準の RC サーボには、次のコンポーネントを備えた小型 PCBA が含まれています。

RC サーボの信頼性のための PCBA レイアウト ルール

ユニエクスプロア エレクトロニクス では、RC サーボの故障のほとんどが PCB に起因していることを認識しています。私たちは、提供するすべての設計で信頼性の高い動作を保証するために、次の 8 つのルールに従っています。

1. 配電: スター接地

• 決してデイジーチェーンアースをしないでください。各サーボ グランドは、電源のグランド ポイントに直接戻る必要があります。
• 電源と信号グランドを分離します。マルチサーボ PCBA 設計では、グランドプレーンを分割し、バッテリー入力近くの単一点に接続します。
• 電源用のトレース幅: 1.5A の連続電流の場合、1 オンスの銅で 1.5mm の最小トレース幅を使用します。

2. デカップリングコンデンサの配置

サーボモーターは重大な電気ノイズを発生します。一般的なサーボは、5V 電源ラインに最大 200mV のピークツーピーク ノイズを生成する可能性があります。

サーボコネクタごとに必要なデカップリング:

• 100μF～470μFの電解コンデンサ（モーターの突入電流に対応）
• 100nFセラミックコンデンサ（高周波ノイズをフィルタリング）
• コンデンサはサーボ電源ピンから10mm以内に配置してください。

PCBA 全体のバルク静電容量: 主電源入力に大きなコンデンサ (1000µF ～ 4700µF) を追加します。これにより、複数のサーボが同時に起動した場合の電圧低下を防ぎます。

3. PWM信号のルーティング

• PWM トレースは短く直接的なものにしてください。長い配線はノイズのアンテナとして機能します。
• PWM トレースを電源線と平行に実行しないでください。必要に応じて、90 度の交差を使用してください。
• PWM 出力ピンに 100Ω ～ 470Ω の直列抵抗を追加します。これにより、障害状態時の電流が制限され、リンギングが低減されます。

4. サーボコネクタのレイアウト

標準の 3 ピン サーボ コネクタ (信号、VCC、グランド) には特定の間隔が必要です。

• ピン間隔: 2.54mm (0.1 インチ) または 2.7mm (高密度)
• コネクタブロックのPCB厚さ: 1.2mm～1.6mm
• 信号ピンの位置: 通常は内側のピン (ピン 2/3)
• 電源シーケンス: 挿入時に VCC の前に GND を接続する必要があります

高密度設計の場合、サーボコネクタ間の間隔が 2.7 mm であるため、信頼性の高い接続を維持しながらコンパクトなレイアウトが可能になります。

5. 制御MCUの電圧調整

• 同じ電源でサーボに電力を供給する場合は、MCU に別の LDO を使用します。サーボ電流のスパイクにより電圧降下が発生し、マイクロコントローラーがリセットされる可能性があります。
• 推奨レギュレータ: 少なくとも 200mA の容量と 1µF の入出力コンデンサを備えた 5V または 3.3V LDO。
• 保護ダイオード: 逆極性から保護するために、入力に 1N4007 またはショットキー ダイオードを追加します。

6. モーターのノイズ対策（サーボ基板内蔵設計の場合）

サーボ内部に入る PCBA を設計する場合は、モーター端子に直接ノイズ抑制を追加します。

• 100nF セラミックコンデンサはモーター端子に直接はんだ付けされています。
• シールドを追加するためにコンデンサのマイナスをモーターハウジングに接続します (ノイズを最大 200mV 低減します)。
• オプション: 極度のノイズ環境に備えて、モーターのリード線にフェライト ビーズを追加します。

7. 過負荷検出のための電流検出

高度なサーボ PCBA 設計には、電流モニタリングが含まれます。

• シャント抵抗: 0.1Ω ～ 0.5Ω、許容誤差 1% — 電流に比例した電圧を生成します
• 差動アンプ: 10 ～ 20 のゲイン — シャント電圧を測定可能なレベルまで増幅します
• ADC 入力: 最小 10 ビット — 現在のデータを制御 MCU に供給します

100mΩのシャントは、500mAで50mV、1.5Aで150mVを生成します。 5x ゲインアンプを使用すると、これは 250mV ～ 750mV になり、3.3V ADC 入力に適します。

8. 絶縁と機械的保護

内部サーボ PCBA ボードは物理的に保護する必要があります。

• 絶縁テープ: PCBA と金属サーボ ケースの間に電気テープを置きます。これにより、はんだ接合部やコンポーネントのリード線がケースに接触することによる短絡が防止されます。
• コンフォーマル コーティング: 屋外または高湿度の用途では、腐食を防ぐためにアクリル製のコンフォーマル コーティングを追加します。

制御信号の生成 (MCU コードの考慮事項)

ジッターのない動作には、適切な PWM 生成が重要です。主要なパラメータは次のとおりです。

PWM構成

MCU コード例の擬似コード

// 1500µs パルスのデューティ サイクルを計算します
    // PWM 周期 = 20ms、クロック = 1MHz プリスケーラーを想定

    パルス幅_us = 1500
    period_counts = 20000 // 20ms (マイクロ秒)
    デューティカウント = パルス幅_us
    set_pwm_duty(duty_counts)

テストするときは、オシロスコープを使用して PWM 信号を確認します。パルスの立ち下がりエッジがサーボをトリガーして位置を読み取ります。

一般的な障害モードと修正

電源切り替えに関する重要な注意事項:サーボアース線を切り換えてオフにすることは絶対に行わないでください。グランドがオープンになっている場合でも、サーボは PWM 信号線またはその他のパスを通じて電力を受け取ることができるため、3.2V の低電圧動作や不安定な動作が発生します。 VCC ラインの切り替えは必ず P チャネル MOSFET またはリレーを使用して行ってください。

RC サーボ PCBA に関するよくある質問

以下は、ロボットエンジニアや RC システム設計者からよく寄せられる 3 つの技術的な質問です。

Q1: ESP32 または Arduino を使用してカスタム PCBA からサーボを制御すると、サーボがランダムにピクピクするのはなぜですか?

答え:ほぼ確実に、電源ノイズの問題が発生します。 Unixplore Electronics が推奨する診断シーケンスは次のとおりです。

ステップ1— オシロスコープで電源をチェックします。サーボが動いている間に、サーボコネクタの 5V ラインを直接測定します。 200mV を超えるリップル (ピークツーピーク) が見られる場合は、デカップリングが不十分です。

ステップ2— バルク容量を追加します。電源入力端子間に 1000µF ～ 4700µF の電解コンデンサを配置します。サーボ モーターは、動き始めると高い突入電流 (動作電流の 3 ～ 10 倍) を消費します。バルク容量がないと、電圧が 4V を下回り、制御 IC がリセットされたり、不安定な動作をしたりする原因になります。

ステップ3— MCU 電源とサーボ電源を分離する: 最悪の設計では、MCU とサーボを同じ電圧レギュレーターから実行します。 2 つの別々のレギュレータを使用します。

• MCU とロジック用に 1 つの 5V/500mA LDO。
• サーボ用の別の 5V/3A 電源 (またはバッテリーの直接接続)。

ステップ4— 各サーボ コネクタにデカップリングを追加します。各サーボ コネクタの VCC ピンと GND ピンの間に 100µF の電解コンデンサと 100nF のセラミック コンデンサを直接配置します。セラミック コンデンサは、モーター ブラシからの高周波ノイズをフィルターします。電解液は低周波電流スパイクを処理します。

ステップ5— PWM 信号の品質を確認します。オシロスコープを使用して PWM ピンを調べます。立ち上がりエッジまたは立ち下がりエッジでリンギング (オーバーシュート) が見られる場合は、MCU ピンに 100Ω の直列抵抗を追加します。これにより信号が減衰し、誤ったトリガーが防止されます。

結論:サーボ ジッターの問題の 90% はコード関連ではなく、電源関連です。まず配電を修正してください。

Q2: ブラウンアウトなしで複数のサーボ (8 ～ 16 チャンネル) を制御する PCBA を設計するにはどうすればよいですか?

答え:これには、慎重な電力予算とレイアウト計画が必要です。ここでは、16 チャネル サーボ コントローラー PCBA のエンジニアリング アプローチを示します。

ステップ1— 総電力要件を計算します。

• 各標準サーボは、通常動作中に 200mA ～ 500mA を消費します。
• ピークストール電流はサーボあたり 1.5A ～ 3A に達する可能性があります。
• 16 サーボの場合: 16 × 1.5A = 24A ピーク電位消費。

ステップ2— 配電を設計します。

• 主電源入力: 最小 30A 定格の 5V ～ 6V 電源を使用します。
• 入力コネクタ: XT60 またはネジ端子 (小さな 2 ピン ヘッダーではありません)。
• メイン電源トレース: 幅 8mm ～ 10mm、2 オンスの銅、またはレイヤー 2 の専用電源プレーンを使用します。
• バスバー: 15A を超える電流の場合は、銅バスバーを追加するか、外部配線を使用します。

ステップ3— 段階的な配電を実装します。

• 太い電源トレース (5mm 以上) を中央の配電ポイントに配線します。
• その時点から、各サーボ コネクタに個別の 1.5 mm 配線を実行します。
• 各サーボコネクタに470μFのコンデンサを追加します(入力に1つの大きなコンデンサだけではなく、分布容量)。

ステップ4— 信号線に光絶縁を使用する (上級):

• 産業環境または高ノイズ環境の場合は、フォトカプラ (4N35 または PC817 など) を使用して PWM 信号を絶縁します。
• これにより、モーターノイズが MCU に逆結合してリセットを引き起こすのを防ぎます。
• 絶縁設計には、個別の電源ドメイン (MCU 側とサーボ側) が必要です。

ステップ5— 電流制限またはソフトスタートを追加します。

• ソフトスタート回路を備えた MOSFET を使用して、サーボ電力を 10ms から 50ms かけて立ち上げます。
• これにより、16 個のサーボすべてからの初期突入による電源の破壊が防止されます。
• あるいは、サーボを順番に電源投入します (各サーボ間の遅延は 5ms)。

ステップ6— 16 チャネル以上の PCB 層スタックの推奨事項:

• レイヤ 1: 信号 (PWM、フィードバック)
• レイヤー 2: グランドプレーン (ソリッドパター)
• レイヤ 3: 電源プレーン (5V または Vservo)
• レイヤ 4: 信号または二次アース

このスタックによりループ領域が最小限に抑えられ、チャネル間の EMI が低減されます。

Q3: 異なるサーボ ブランド (Futaba、Hitec、Spektrum、ジェネリック) に同じ PCBA 設計を使用できますか?

答え:はい、互換性に関する 3 つの重要な考慮事項があります。

考察1— PWM 信号規格は一貫しています。すべての RC サーボは、1ms ～ 2ms パルスの同じ 50Hz PWM 標準を使用します。 PCBA の PWM 生成ロジックは普遍的に機能します。

考察2— 電力要件は大きく異なります。

PCBA は、使用する最大電流のサーボに合わせて設計する必要があります。ほとんどの標準サーボと高トルクサーボをカバーするために、チャンネルあたり連続 2A およびピーク 5A 向けに設計されています。

考察3— コネクタの互換性:

• ほとんどのサーボは、2.54mm (0.1 インチ) 間隔の標準 3 ピン メス ヘッダーを使用します。
• 信号ピンの位置はブランドによって異なります。
  • 双葉: 信号は一番内側のピン (ピン 2)
  • Hitec および Spektrum: 信号はモデルに応じてピン 1 またはピン 3
• 明確にラベル付けされたピン配列 (S、+、-) を使用して PCBA を設計します。 3 ピンのオスヘッダー (標準のサーボ延長ケーブルと同様) を使用すると、どのサーボでも直接接続できます。

考察4— 内部サーボ PCBA (サーボ内部) は交換できません: サーボ ハウジング内に入る内部 PCBA を設計している場合 (元のコントロール ボードを置き換える)、これはブランド固有です。サーボが異なれば次のような違いがあります。

• ポテンショメータの抵抗値 (5kΩ vs 10kΩ)
• モーターのサイズと電流定格
• 機械的な取り付け穴の位置
• ケース寸法

内部 PCBA 設計の場合は、オリジナルをリバース エンジニアリングするか、正確なサーボ モデルの詳細な仕様を取得します。外部ドライバー PCBA 設計 (標準サーボ コネクタに接続するボード) の場合、すべての主要な RC ブランド間で優れた互換性があります。

RC サーボ PCBA のテスト

実稼働用の設計を承認する前に、次の 5 つのテストを実行します。

概要: 信頼性の高い RC サーボ PCBA の設計

堅牢な RC サーボ PCBA は、次の 5 つのエンジニアリング上の決定によって定義されます。

1. 適切なバルク静電容量(1000µF ～ 4700µF) 主電源入力時。
2. 独立した電源ドメインMCU (LDO 制御) およびサーボ (直接バッテリーまたは高電流レギュレーター) 用。
3. スターグラウンディング独立した電源と信号グランドリターンを備えています。
4. デカップリングコンデンサ各サーボコネクタ (100µF 電解 + 100nF セラミック)。
5. 適切な PWM 信号調整直列抵抗と短い配線を使用します。

マルチサーボ設計 (8 チャネル以上) の場合は、専用の電源プレーンとグランド プレーンを備えた 4 層 PCB を使用します。内部サーボ PCBA 設計の場合は、モーター ノイズ抑制 (モーター端子間で 100nF) と絶縁テープを追加して、ケースのショートを防ぎます。これらの実践により、RC アプリケーションとロボット アプリケーションの両方でジッターのない動作と長期的な信頼性が一貫して実現されます。

Unixplore エレクトロニクスを選ぶ理由

• 20年組み込みシステムと PCB 設計の経験 — 私たちは、このガイドで説明されているすべての障害モードを確認し、解決してきました。
• 生産実績のある設計— 当社のレイアウトルールとテスト方法は、市販の RC およびロボット製品に使用されています。
• エンドツーエンドのサービス— コンセプトや回路図からレイアウト、プロトタイピング、量産まで。
• 透明性のあるエンジニアリング— 仕様、ルール、テスト基準を共有するので、何が得られるのかを正確に知ることができます。
• グローバルなコンポーネント調達— お客様のコストを管理するために、BOM の最適化と調達を担当します。
