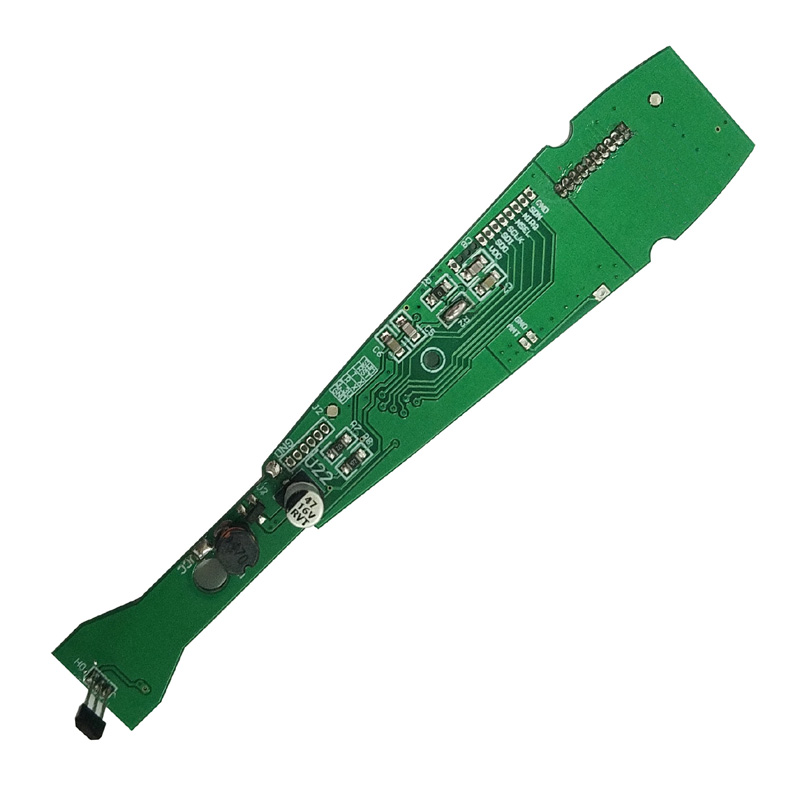

RC カー PCBA の主要な差別化要因
すべての RC カー PCBA 設計が同等に機能するわけではありません。 6 つの要素が実際の違いを生み出します。
モーター駆動ステージ -- ほとんどの設計が失敗する場所
| パラメータ | おもちゃグレード | ホビーグレード（推奨） | インパクト |
|---|---|---|---|
| MOSFET Rds(on) | 15～20mΩ | < 5mΩ (例: IRFH7921) | 加速スナップ |
| ピーク電流の処理 | 10A | 40A(バースト80A) | ヒルクライミング |
| デッドタイム制御 | なしまたは固定 | 適応型 (50 ～ 500 ns) | シュートスルーを防ぐ |
| ブレーキFET | 存在しません | 同期整流 | インスタントリバース |
ディファレンスメーカー: ホビーグレードの RC カー PCBA は、プログラム可能なデッドタイムを備えた個別のハイサイドとローサイド MOSFET ドライバーを使用します。トイ ボードには統合ハーフブリッジ IC が使用されており、オフロードで 2 分間使用すると過熱します。
無線受信機の感度と選択性
| パラメータ | 貧しい | 良い（違い） |
|---|---|---|
| 感度 | -90dBm | -105dBm (2.4GHz) |
| 隣接チャネル除去 | 20dB | 45dB |
| 周波数ホッピング | なし | 1 秒あたり 50 以上のチャンネル |
| アンテナの種類 | PCB トレース | 外部ダイポールまたはセラミックチップ |
ディファレンスメーカー: 高品質の RC カー PCBA には、受信機 IC の前に別個の LNA (低ノイズアンプ) が含まれています。これにより、雑音指数を低下させることなく 15 dB のゲインが追加され、300 メートル以上の距離での制御が可能になります。
重要な電源管理の違い
モーター負荷時の電圧の安定性により、急加速中に RC カーの PCBA がリセットされるかどうかが決まります。

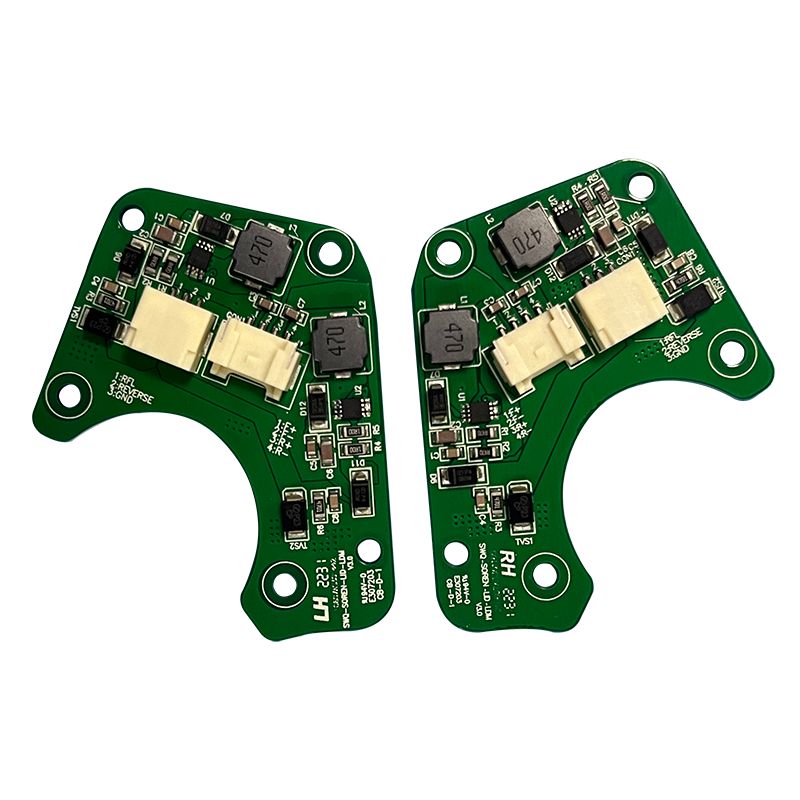

バッテリー入力とレギュレーション
| 成分 | おもちゃのアプローチ | プロフェッショナルなアプローチ |
|---|---|---|
| バッテリー電圧の検出 | 抵抗分割器のみ | 分周器+ヒステリシス付きコンパレータ |
| 低電圧遮断 | なし (LiPO 損傷) | プログラム可能 (LiPO の場合は 3.2V/セル) |
| 5Vレール(サーボ/RC) | リニアレギュレータ（オーバーヒート） | 2A降圧コンバータ |
| 3.3Vレール(MCU) | 共有LDO | 100mA リザーブ付きの専用 LDO |
決定的な違い: RC カーの PCBA 上の MCU は、バッテリー電圧が 10 ミリ秒間 8.4V から 5.0V に低下するモーター停止中も動作し続ける必要があります。 5V レールでは昇降圧または大きなコンデンサ バンク (1000 µF の低 ESC) を使用します。
BEC (バッテリーエリミネーター回路) の性能
| パラメータ | 信頼性のための最低限のもの | なぜそれが重要なのか |
|---|---|---|
| 連続電流 | 6Vで1.5A | デジタルサーボはそれぞれ1Aを消費します |
| ピーク電流 | 3A 5秒間 | 負荷がかかった状態でのステアリング |
| 出力リップル | < 50mVpp | サーボジッターなし |
| サーマルシャットダウン | 125℃ | ストールしたサーボの火災を防止します |
レイアウトとシールドの違い
RC カーの PCBA は、モーター、ワイヤー、回転ギアを備えたプラスチック シャーシ内で動作します。ノイズはどこにでもあります。
ノイズ分離技術
| ノイズ源 | 高品質の PCBA に対する緩和 | おもちゃの PCBA (故障点) |
|---|---|---|
| モーターブラシ | 端子間に 3 つのコンデンサ (0.1 µF) + リード線にフェライト ビーズ | コンデンサーなし |
| PWMスイッチング | スペクトラム拡散 (2 ～ 12 MHz ディザリング) | 固定周波数 |
| サーボフィードバックポット | シールドトレース、ガードリング | 長い無防備な痕跡 |
| アンテナ給電 | グランドビア付きコプレーナ導波路 | ノイズの多い地面上のマイクロストリップ |
ディファレンスメーカー: 高品質の RC カー PCBA は、バッテリーのマイナス端子近くの単一点でメイン グラウンドに接続された別個のグラウンド アイランドに RF セクションを配置します。

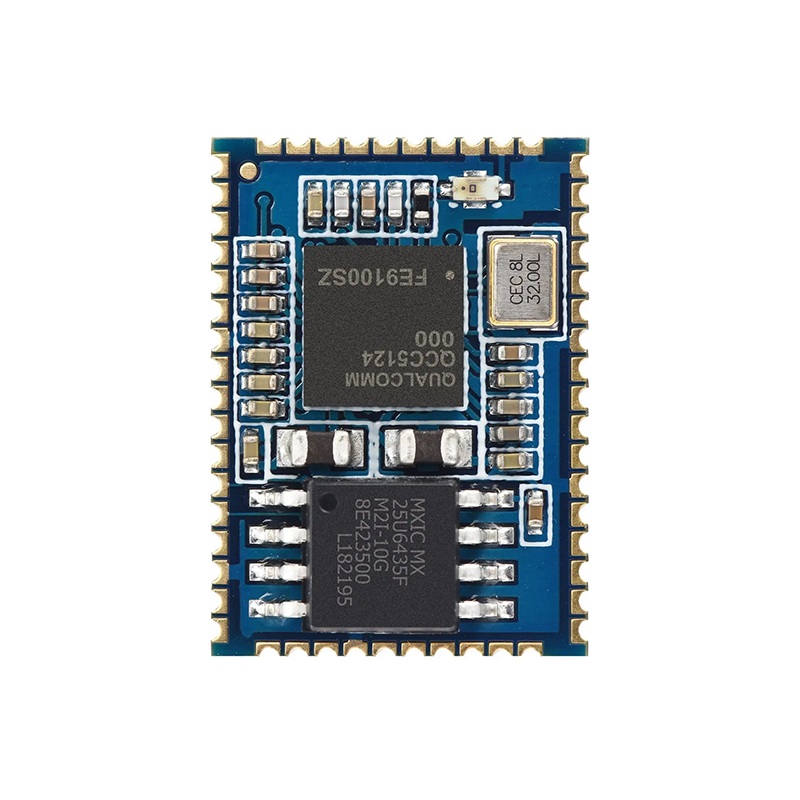

水晶と発振器の配置
- 27 MHz クリスタル (または 2.4 GHz の場合は TCXO) をモーター ワイヤから少なくとも 15 mm 離してください。
- クリスタルの下にデジタルトレースはありません
- オシレーター周囲のグランドガードリング (2 mm ごとのステッチによる)
- 水晶仕様に適合した負荷コンデンサ (±5 pF)
ファームウェアと制御ループの違い
ハードウェアだけでは違いは生じません。制御アルゴリズムは、応答性の高い車と鈍い車を区別します。
スロットルとステアリングのカーブ
| 特徴 | 基本的な実装 | 上級 (ディファレンスメーカー) |
|---|---|---|
| スロットルランプ | リニア | 指数関数的 (ポテンショメータで調整可能) |
| ブレーキミキシング | なし | 前後バイアス調整 |
| ステアリングデュアルレート | 修理済み | プログラム可能なエンドポイント |
| ABSシミュレーション | いいえ | 高速でのパルスブレーキ |
実装: RC カーの PCBA MCU は、PID ループを最低 1 kHz で実行する必要があります。 100 Hz ループでは顕著な遅延が発生します。 Cortex-M4 などのハードウェア積和演算を使用します。
フェールセーフとテレメトリー
- 信号損失フェイルセーフ-- パケットがない状態が 0.5 秒続いた後、スロットルをゼロに設定します
- バッテリー残量低下フェイルセーフ-- 6.0V でスロットルを 50% に下げ、5.5V でカット
- オプションのテレメトリ-- バッテリー電圧、モーター温度、RSSI が送信機に送信される
高品質の RC カー PCBA は、ソフトウェアだけでなくハードウェア (別個のコンパレータ) にもフェイルセーフを実装しています。 MCU がロックアップすると、ハードウェアはスロットルをゼロに引き下げます。
製造公差とテスト
大量生産すると違いが明らかになります。厳しい公差により、一貫したパフォーマンスが生まれます。
重要な製造仕様
| パラメータ | おもちゃの許容範囲 | プロフェッショナルな寛容さ | 試験方法 |
|---|---|---|---|
| 水晶周波数 | ±50ppm | ±10ppm | 周波数カウンタ |
| LNAゲイン | ±3dB | ±0.5dB | ネットワークアナライザー |
| MOSFETのゲート閾値 | ±0.5V | ±0.1V (ビニング) | カーブトレーサ |
| 電流検出抵抗器 | ±5% | ±1% (4線式ケルビン) | ミリオームメーター |
機能テストプロトコル
すべての RC カー PCBA は以下に合格する必要があります。
1. モーターの無負荷試験-- 電流 < 1A、鳴き声なし
2. ストールテスト-- 30A 2 秒間、サーマルシャットダウンなし
3. 範囲テスト-- アンテナを下ろした状態でオープンフィールドで 100 メートル
4. 干渉試験-- 10 枚のボードを同時に操作、チャネルの衝突なし
FAQ -- RC カーの PCBA の違いに関するよくある質問
Q1: RC カーの PCBA 設計によっては、衝突後にペアリングが失われる場合と、そうでない場合があるのはなぜですか?
答え:違いは水晶振動子にかかる機械的ストレスです。車が突然停止する衝突では、200 ～ 500 G の減速パルスが発生します。この衝撃により、水晶の共振周波数が次の 2 つの方法で変化します。
機械的ストレスによる周波数シフト-- 水晶ブランクは G 力を受けると一時的に変形し、その平行共振周波数が最大 150 ppm 変化します。受信機の PLL がこのシフトを追跡できない場合 (ほとんどの低コスト設計のキャプチャ範囲は 50 ppm)、変形したクリスタルに永続的なオフセットがあるため、RC カーの PCBA はロックを失い、再取得できなくなります。
はんだ接合部の微小亀裂-- 小型の HC-49S クリスタル (玩具 RC で一般的) には重金属のケースが付いています。 500 G 未満では、ケースの慣性によりはんだ接合部に応力がかかります。目視検査に合格した微小亀裂は、断続的な接触を引き起こします。 RC カーの PCBA の電源は入りますが (クリスタルは低振動で動作します)、モーターが振動するとすぐに故障します。
高品質 RC カー PCBA のソリューション:
- 水晶の代わりに MEMS 発振器 (SiTime など) を使用します。 MEMS デバイスは 50,000 G に耐え、消費電力が少なくなります。
- 石英が必須の場合は、4 点はんだ付けの 3.2×2.5 mm セラミック パッケージ (HC-49S ではない) を使用します。
- オシレーターの下にアンダーフィル エポキシを追加します (2 つの端の 0.5 mm ビードが衝撃を吸収します)。
適切に設計された RC カー PCBA は、コンクリート上に 1 メートルの高さから繰り返し落下しても結合を失うことなく耐えられます。組み立てた車両を1メートルから20回落下させてテストし、到達距離を確認します。安価なデザインはドロップ 3 または 4 で失敗します。
Q2: MOSFET ゲート ドライブ構成は、パーシャル スロットル時の RC カー PCBA のパフォーマンスにどのような影響を与えますか?
答え:パーシャル スロットル (10 ～ 40% のデューティ サイクル) は、ほとんどの RC カー PCBA 設計の弱点を明らかにする箇所です。 2 つのゲート ドライブ パラメータが支配的です。
ゲートチャージとミラープラトー-- MOSFET が部分スロットルでスイッチングする場合、Rds(on) がまだ達成されていない線形領域 (ミラープラトー) でより多くの時間を費やします。総ゲート電荷が高い (Qg > 50 nC) MOSFET は、完全にオンになるまでに 200 ～ 300 ns かかります。 10% スロットル (20 kHz PWM、オンタイム 5 μs) では、MOSFET が完全に強化されるのは 4.7 μs だけです。線形領域の残りの 300 ns は (I × V) として熱を放散します。 20A の場合、これは 1 サイクルあたり 300 ns で 20A × 6V = 120W に相当します。これは、接合部温度を 30 秒で周囲温度より 40°C 上昇させるのに十分です。
ゲート抵抗値-- 玩具 RC カーの PCBA 設計では、簡素化のために単一の 100Ω ゲート抵抗を使用します。これにより、500 ns の立ち上がり時間が生じます。高品質の設計では、個別のターンオン抵抗とターンオフ抵抗を使用します。10Ω ターンオン (高速) と 100Ω ターンオフ (リンギングを低減するために低速)。これにより 100 ns の立ち上がり時間が生じ、線形領域の損失が劇的に減少します。
測定差-- RC カー PCBA をダイナモメーターの 25% スロットルで 10 分間実行してテストします。不適切な設計では、モーター温度が 90°C、MOSFET ケースが 110°C になります。高品質設計 (低 Qg MOSFET、個別のゲート抵抗) により、モーターは 60°C、MOSFET は 70°C で動作します。クーラーボードは 5 倍長持ちします。
Q3: 100 メートルの RC カー PCBA と 300 メートルのバージョンのアンテナ設計の違いは何ですか?
答え:同じ 2.4 GHz の送信電力 (法定制限 100 mW) を使用しながら、3 つのアンテナ設計要素により 200 メートルの差が生まれます。
アンテナの種類と効率-- 標準 1.6 mm FR-4 基板上の PCB トレース アンテナ (逆 F) は、40 ～ 50% の効率 (-3 ～ -4 dBi ゲイン) を達成します。外部 1/4 波モノポール (31 mm ワイヤ) を備えた同じ RC カー PCBA は、70 ～ 80% の効率 (-1.5 dBi) を達成します。調整された整合ネットワークを備えたセラミック チップ アンテナ (例: Johanson 2450AT18) は、60 ～ 65% の効率に達します。 300 メートルの範囲の場合は、垂直に配置されたモノポール アンテナを使用します (シャーシ内でコイル状にされていない)。
グランドプレーンのサイズ-- アンテナのグランド プレーン (カウンターポイズ) の長さは少なくとも λ/4 (31 mm) でなければなりません。高品質の RC カー PCBA 設計により、RF セクションの下に 35 × 40 mm のしっかりした接地領域が確保されています。おもちゃの基板では、アンテナをバッテリーまたはモーターの近くに配置するため、有効なグランド プレーンが 15 mm に減少します。これにより、アンテナが 2.45 GHz に離調され、実際の共振は 2.6 GHz にシフトし、感度が 10 dB 失われます。
給電線のインピーダンス-- モノポール アンテナには、RF IC からアンテナ給電点まで 50Ω の伝送線が必要です。これは、1.6 mm FR-4 (マイクロストリップ) 上に 1.5 mm 幅のトレースがあり、その下に連続したグランド プレーンがあることを意味します。高品質の RC カー PCBA は、両側にグランドビアのある 50Ω 配線を使用しています。おもちゃの基板は、グランド プレーンにスロットのある長さ 10 mm、0.3 mm の配線 (120Ω) を介してアンテナを配線します。これにより、送信電力の 40% を反射するインピーダンスの不整合が生じます。
検証-- 2.45 GHz でのアンテナ インピーダンスを示すスミス チャートについては、PCBA サプライヤーに問い合わせてください。適切な設計では、50Ω ± 5Ω が示されます。不適切な設計では、30Ω または 80Ω が表示されます。この 1 回の測定により、どのシミュレーションよりも正確に距離の差が予測されます。
比較表 -- おもちゃとホビーの RC カー PCBA
| 特徴 | おもちゃグレードの PCBA | ホビーグレードのPCBA | 差異の影響 |
|---|---|---|---|
| MCU | 8ビット、16MHz | 32ビットARM、72MHz | 制御ループ速度 |
| MOSFETステージ | 統合ハーフブリッジ | ディスクリート + ゲートドライバー | ストール電流の処理 |
| 受信機 | 単一変換 | デュアルコンバージョン + LNA | 範囲とノイズ除去 |
| 電圧調整 | LDOのみ | 降圧 + LDO + キャップバンク | 電圧低下リセットなし |
| アンテナ | PCB トレース | 外部モノポール | 300メートルの範囲 |
| フェールセーフ | なし | ハードウェア + ソフトウェア | 衝突防止 |
| テレメトリー | いいえ | 電圧、温度、RSSI | バッテリー保護 |
優れた RC カー PCBA とは、高価なコンポーネントのことではありません。これは、正しいゲート ドライブ、適切なアンテナ設計、フェールセーフ ハードウェア、および厳しい製造公差に関係します。 MOSFET のスイッチング損失と RF グランド プレーンのサイズに注目してください。これら 2 つの領域は、実際の運転において最も顕著な違いを生み出します。
