ゲーム コンソール PCBA をマスターする: 完全なエンジニアリング ウォークスルー

ゲーム コンソールの PCBA (プリント回路基板アセンブリ) はその「心臓部」であり、プロセッサ、メモリ、ディスプレイ ドライバー、およびすべての周辺インターフェイスが搭載されています。レトロなハンドヘルド ゲーム デバイスを構築する場合でも、最新のポータブル ゲーム デバイスを構築する場合でも、このガイドではプロセス全体を説明します。

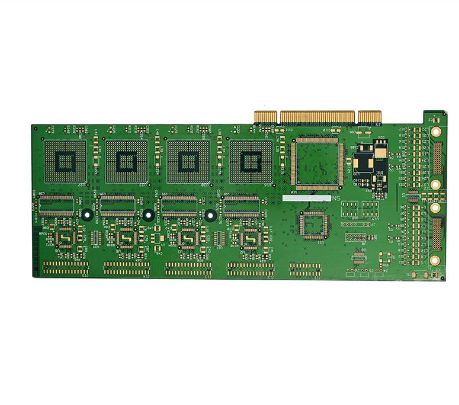

game console PCBA

最初の計画: ゲーム コンソールを定義する

はんだごてを手に取る前に計画に時間を投資すると、将来の多くの頭痛の種を避けることができます。

1. 目標と主要な仕様を定義する

どのような種類のゲーム コンソールを作りたいかを明確に考えてください。

  • レトロ スタイル: 8 ビットまたは 16 ビットのエミュレートされたゲームを実行し、パフォーマンス要件が低く、初心者に最適です。典型的な例は、128×64 OLED スクリーンを駆動する 16MHz ATmega32u4 を使用する Arduboy 互換デバイスです。

  • モダン スタイル: Linux を実行し、PSP またはより高いレベルのシステムをエミュレートします。これには、より強力なコア、たとえば 7 インチ IPS ディスプレイを備えた Raspberry Pi 3B+、さらに専用の電源管理および拡張ボタン ボードが必要です。

2. コアコンポーネントの選択

以下は一般的な部品表です。ゲーム機用PCBA:

コンポーネントのカテゴリ オプションと推奨事項 主な考慮事項
メインプロセッサ Arduino Pro Micro、Raspberry Pi PICO 2、Raspberry Pi 3B+ パフォーマンスは実行できるゲームを決定し、消費電力と熱設計に影響します。
画面 0.96 インチ/1.3 インチ OLED (SPI/I2C)、2.8 インチ TFT LCD、7 インチ IPS HDMI スクリーン 解像度、インターフェイスの種類 (パラレル/SPI/HDMI)、消費電力が重要な仕様です。
電源管理 TP4056 充電モジュール、IP5306 PMIC リチウムイオン電池の充電、放電保護、残量計表示をサポートします。 18650 セルが一般的です。
コントロールボタン タクタイルスイッチ、導電性ゴムパッド 感触はゲームプレイ体験に直接影響します。サイレントの触覚フィードバック スイッチが利用可能です。
ストレージ microSDカードスロット ゲーム ROM とファームウェアに使用され、ゲーム ライブラリを拡張するための鍵となります。

プロのヒント: すべてのコンポーネントの電圧とロジック レベル (3.3 V 対 5 V) を常に検証して、正しく通信できることを確認します。


回路設計と試作

計画が完了したら、PCBA 開発の中核である設計と製造に進みます。

1. 回路図と PCB レイアウト

EDA ツール (KiCad、Altium Designer、EAGLE) を使用して、以下を実行します。

  • 回路図を描きます: プロセッサー、ディスプレイ、ボタン、ストレージ、および電源管理 IC ピンを正しく接続します。

  • PCB レイアウト: 高速信号経路を短くするために、メイン プロセッサをディスプレイ コネクタの近くに配置します。電源とグランドの配線を広くし、ソリッド グランド プレーンを使用して電磁干渉 (EMI) を低減します。

  • DRC の実行: デザイン ルール チェックを実行して、トレースの幅とクリアランスが製造業者の能力を満たしていることを確認します。

2. プロトタイピングと BOM の準備

ガーバー ファイルをエクスポートし、プロトタイピングのために PCB 工場に送信します。その間にコンポーネントの調達を開始します。特殊 IC とコネクタの納期は 12 ~ 24 週間かかる場合があるので、事前に計画を立ててください。

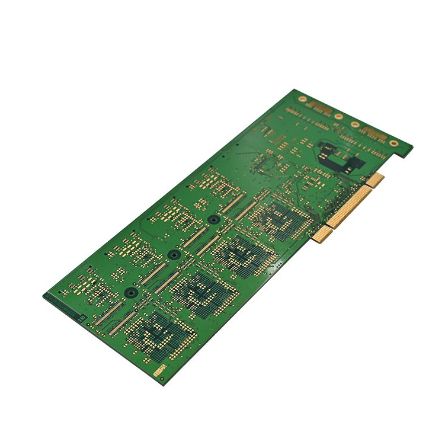

game console PCBA

 PCBA アセンブリ – はんだ付けと取り付け

ベア PCB を受け取ったら、はんだ付けして組み立てます。自分のスキルレベルに合った方法を選択してください。

1. SMT部品のはんだ付け(表面実装)

抵抗器やコンデンサーなどの小さな SMD 部品の場合、専門的なプロセスではピックアンドプレイス + リフローはんだ付けが使用されます。 DIY シナリオでは、次のことができます。

  • 手はんだ付け: ピンセットを使用して部品の位置を決め、アイロンの先でパッドとピンを加熱し、はんだ線を送り込みます。

  • リフロー: パッドにはんだペーストを塗布し、コンポーネントを配置し、ペーストが溶けるまでホットプレート上で PCB を加熱します (~190°C)。

2. THT部品のはんだ付け(スルーホール)

ボタン、電池ホルダー、ピンヘッダーなどの部品を上面から挿入し、下面ではんだ付けします。

はんだ付けのヒント:

  • 最初に短い部品 (抵抗、コンデンサ) をはんだ付けし、次に高い部品 (ヘッダ、ソケット) をはんだ付けします。

  • パーツやパッドの損傷を避けるため、アイロンの温度を約 300°C に設定し、各接合部を 5 秒以内に加熱してください。

  • LED、電解コンデンサ、バッテリーリード線の極性(赤=プラス、黒=マイナス)に細心の注意を払ってください。


ファームウェアとソフトウェア

ハードウェアが組み立てられた状態では、コンソールは単なる「本体」になります。機能するにはファームウェアが必要です。

  1. 開発環境をセットアップします。Arduino IDE、Raspberry Pi OS、または選択したプロセッサ用の同等のツールチェーンをインストールします。 Arduino Pro Micro ベースのプロジェクトの場合は、Arduboy2 ライブラリをインストールします。

  2. ファームウェアの書き込み/フラッシュ: ファームウェアはハードウェアの初期化を処理し、ボタン入力を読み取り、ディスプレイを駆動し、ゲーム ロジックを実行します。初心者は、ゲームを移植する方法を学ぶために、オープンソース プロジェクト (Arduboy ゲーム ライブラリなど) から始める必要があります。

  3. ゲームのロード: microSD をサポートするコンソールの場合は、ゲーム ROM ファイルをカードに配置します。ファームウェアはそこからそれらを読み取って実行します。


テストと検証

これは品質保証のステップです。決してスキップしないでください。

  1. 電源投入前の検査: マルチメーターを使用して、電源とアース間の短絡をチェックします。すべての部品の極性と方向を再確認してください。

  2. 電源投入テスト: まず、メイン IC を挿入せずに電源を投入し、各電源レール (例: 3.3V、5V) が正しく出力されることを確認します。次に、プロセッサをインストールし、基本的な機能をテストします。

  3. 機能テスト: ボタン入力、ディスプレイ出力、オーディオ、充電を 1 つずつテストします。各関数をループするテスト コードを使用して、すべての行が機能することを確認します。

  4. ゲームプレイ テスト: ゲームを 15 ~ 30 分間連続して実行します。画面の安定性、ボタンの反応性、全体的な温度の上昇を監視します。


高度なヒントとよくある落とし穴

  • 熱設計: 高性能コア (Raspberry Pi など) は大量の熱を発生します。PCB レイアウトとエンクロージャ設計の両方でヒートシンクや通気孔を考慮します。

  • EMI (電磁妨害): 高速デジタル信号の場合は、差動ペアを使用し、ノイズを低減するためにそれらをグランド配線で囲みます。

  • DFM (製造容易性を考慮した設計): 小規模バッチ生産を計画している場合は、設計段階の早い段階で PCBA 工場に相談して、レイアウトが製造能力と一致していることを確認してください。
