自動車用 PCBA: 信頼性の柱から欠陥ゼロの製造までの体系的なエンジニアリング

現代の自動車は「機械製品」から「モバイル・インテリジェント端末」へと大きく変貌しつつあります。この進化の中で、電子制御ユニット (ECU) の物理的キャリアおよび電気相互接続コアとしてのプリント基板アセンブリ (PCBA) は、車両の性能、安全性、および機能の境界を決定する重要な要素となっています。家電製品と違って、自動車用PCBAは、高温、厳しい熱サイクル、激しい振動、湿気、電磁干渉を特徴とする極端な環境で動作します。したがって、その設計と製造は、コンポーネントの選択、プロセス管理、ライフサイクル全体の品質トレーサビリティに及ぶ厳格な科学システムを構成します。

I. 厳格な最上位規格: AEC-Q および IATF 16949 によって構築された品質の堀

車載用 PCBA の信頼性は、一段階の強化ではなく、標準化を義務付けるトップダウンのシステムに根ざしています。これらの中で、AEC-Q シリーズと IATF 16949 品質管理システムが 2 つの基礎を形成します。

Automotive Electronics Council によって確立された AEC-Q 規格は、さまざまなコンポーネント タイプに対して厳しいテストしきい値を備えたコンポーネント認証仕様を提供します。たとえば、AEC-Q100 は集積回路 (IC) に焦点を当てており、温度サイクル、エレクトロマイグレーション、故障解析などのテストに合格することが求められています。 AEC-Q200 は受動部品（コンデンサ、抵抗器など）を対象としており、熱衝撃、湿度、振動のテストを実施して、-40 °C から +125 °C（およびそれ以上）の広い温度範囲にわたって性能が安定していることを確認します。 AEC-Q 認証に合格していないコンポーネントは、主流の自動車サプライ チェーンに参入する際に大きな障壁に直面します。

製造システム レベルでは、IATF 16949:2016 が ISO/TS 16949 に代わって自動車業界の唯一の品質管理基準になりました。その中心的な使命は、閉ループの高品質アーキテクチャを確立するための 5 つのコア ツール（APQP、PPAP、FMEA、MSA、SPC）の必須実装です。具体的には：

• APQP（高度な製品品質計画）では、0201小型コンポーネントの「廃棄」やBGA（ボールグリッドアレイ）パッド設計の欠陥などの潜在的な欠陥を積極的に回避するために、設計段階でのDFM（製造可能性設計）レビューが必要です。

• PPAP (製造部品承認プロセス) では、重要対品質 (CTQ) 特性の工程能力指数 (Cpk) が 1.67 以上であることが義務付けられています。これは、工程能力が一般的な業界標準をはるかに上回っていなければならないことを意味します。

• FMEA (故障モードおよび影響分析) は、SMT (表面実装技術) ラインの潜在的な故障モード (不十分なはんだペーストや BGA ボイドなど) のリスク優先度番号 (RPN) を体系的に評価し、RPN が高い項目に対しては必須の是正措置を強制します。

設計とプロセスの二重保証: 熱、機械、化学の課題に対処

自動車用 PCBA が直面する物理的な課題は、熱管理、機械的ストレス、環境腐食の 3 つの領域に集中しています。これには、設計プロセスと製造プロセスの両方で協力して革新することが必要です。

1. 熱管理と材料の選択 エンジン コンパートメントまたは電源バッテリー パックの近くに配置される PCBA は、長時間の高温に耐える必要があります。熱障害を軽減するために、設計者は高 Tg (ガラス転移温度 ≥ 170°C) FR-4 材料またはポリイミドの基板を優先し、熱による PCB の軟化や​​変形を防ぎます。高出力コンポーネントの場合、メタルコア PCB (MCPCB) またはヒートシンクと組み合わせたサーマルビアが導入され、熱放散経路が最適化されます。さらに、PECVD（プラズマ強化化学蒸着）プラズマ コーティングは熱的に透明であり、熱放散を妨げることなく分子レベルの保護を提供するため、ドメイン コントローラーなどのコンパクトで高出力密度のアプリケーションに特に適しています。

2. 機械的振動保護と接続強化 振動は、はんだ接合部の疲労破壊の主な原因です。設計ガイドラインは DFM 原則に従っています。つまり、応力集中ゾーンへの大きく重いコンポーネントの配置を避け、はんだ接合部のストレスを軽減するためにスルーホール コンポーネントよりも SMT を優先します。振動の影響を受けやすい BGA パッケージの場合は、応力を分散するためにチップの下の隙間を接着剤で埋めるアンダーフィル プロセスが実装されます。これにより、衝撃の信頼性が数桁向上します。さらに、IPC-9797A などのプレスフィット規格は、振動環境下でのコネクタの信頼性に関する仕様を提供します。

3. 絶縁保護コーティングと腐食保護 湿気、塩水噴霧、化学汚染物質は、PCBA に長期的な腐食の脅威をもたらします。絶縁保護コーティングを選択的に適用するのが標準的な方法です。ただし、センサーまたは高周波信号リンクの場合、従来のコーティングは信号の完全性に影響を与えたり、熱抵抗を追加したりする可能性があります。このような場合、ナノテクノロジーベースの分子レベルのコーティング（P2i のプラズマ コーティングなど）は、インピーダンス特性を変えることなく結露防止を提供する優れたソリューションを提供します。高密度 BGA 領域の場合、AXI (自動 X 線検査) を利用してはんだボイド率 (通常は 25% 未満であることが必要) を監視し、ボイドが腐食や亀裂の伝播の原因となるのを防ぎます。

ゼロ欠陥製造: クローズドループ 3D SPI から MES への完全なトレーサビリティ

自動車用 PCBA 製造の中心的な目的は、「欠陥ゼロ」に近づくことです。この目標は、高度に自動化された検査とリアルタイムのプロセス制御によって達成されます。

SMT の重要な段階であるはんだペースト印刷では、統計によると、欠陥の 60% ～ 70% は印刷のずれが原因となっています。これに対処するために、主要な生産ラインでは、プリンターにリンクされた閉ループ フィードバック システムと組み合わせた 3D SPI (三次元はんだペースト検査) を採用しています。 SPI がはんだペーストの量または高さの傾向偏差を検出すると、システムは手動介入なしでスキージ圧力またはステンシルのリリース速度を自動的に微調整します。このメカニズムにより、重要なパラメーターの Cpk が 1.67 以上に安定して維持されます。その後の段階では:

• AOI（自動光学検査）は、コンポーネントのずれやブリッジなどの視覚的な欠陥を捕捉します。

• ICT（回路内テスト）では、プローブ接点を使用して、短絡や抵抗許容差などの電気的障害を迅速に検査します。

• FCT（機能回路テスト）は、実際の動作条件（12V/24Vの電源変動など）をシミュレートして、PCBAの機能的完全性を検証します。

重要なのは、エンドツーエンドのトレーサビリティは交渉の余地のないものです。 IATF 16949 の規定に従って、製造実行システム (MES) は、各コンポーネントのバッチ番号、配置パラメータ、リフロー温度プロファイル、さらには X 線画像を、最終的にレーザー彫刻された PCBA の一意の UID にバインドします。現場で障害が発生した場合、完全な生産履歴を 60 秒以内に取得できるため、正確な封じ込めと根本原因の分析が可能になります。このトレーサビリティ機能は、「修理する権利」規制をサポートするためにもますます重要になっています。

アプリケーションの階層化とシステム統合

自動車用 PCBA アプリケーションは、ボディ制御やパワートレインからインテリジェント コックピットや自動運転に至るまで、複数のドメインにまたがっています。各シナリオには明確な優先順位が課されます。

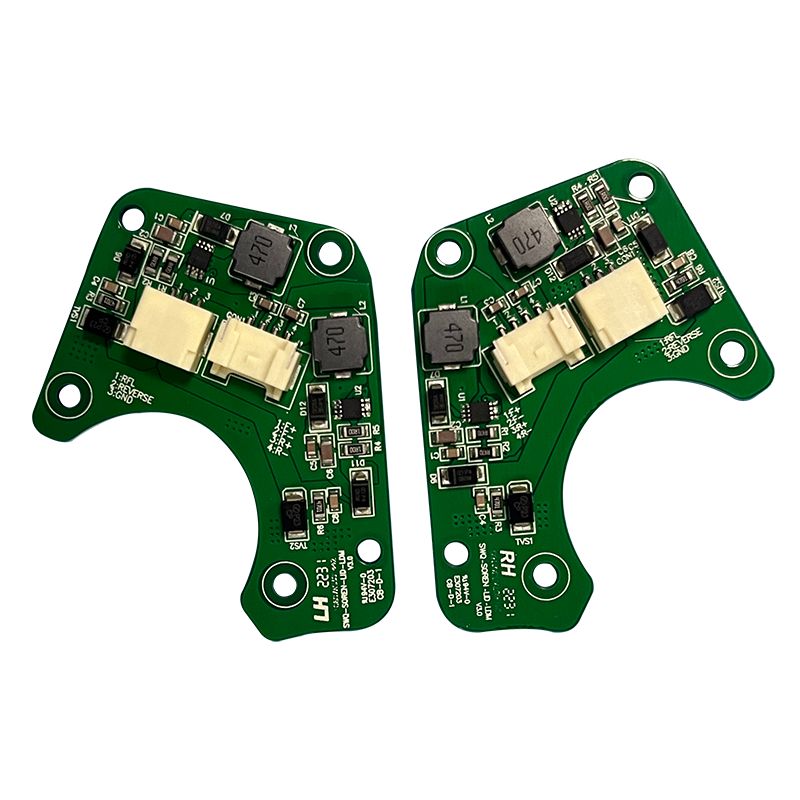

• ボディ ドメイン (BCM、ボディ コントロール モジュール): I/O 制御と低消費電力を重視し、コスト重視でバランスの取れた保護対策を必要とします。

• パワートレインおよび安全領域 (ABS/ESP、アンチロック ブレーキ システム/電子安定性プログラム): 非常に高い応答速度と極限環境耐性が要求されるため、高品位の AEC-Q100 IC と強化された冗長設計が必要です。

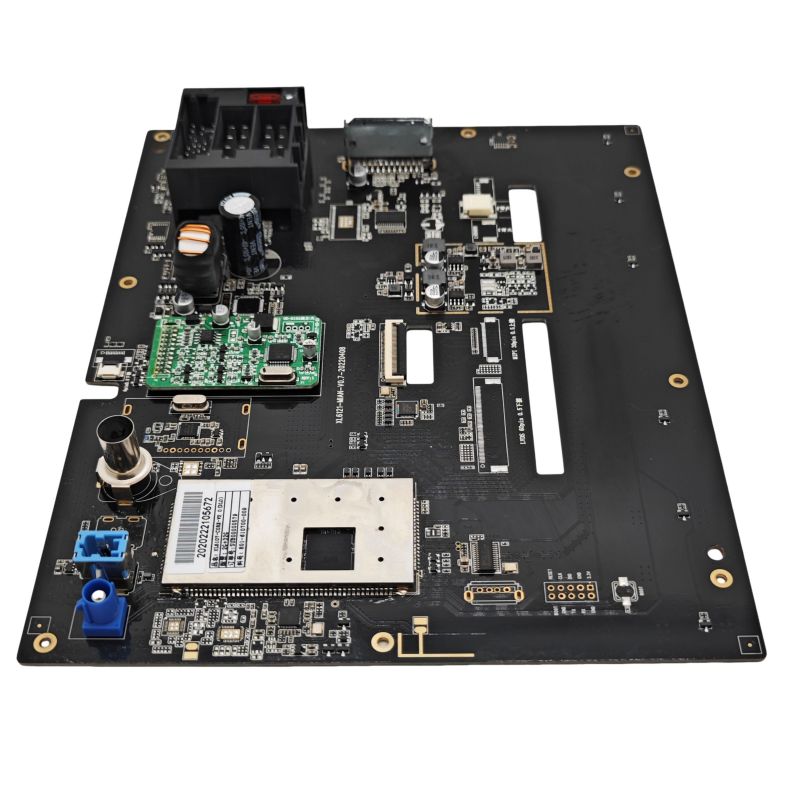

• インフォテインメント ドメイン: 高速信号伝送 (HDMI、LVDS など) と電磁両立性 (EMC) を優先し、信号の完全性を最適化するために HDI (高密度相互接続) またはリジッドフレックス技術を採用することがよくあります。

自動車用PCBAそれは本質的に、決定論の科学です。 AEC-Q および IATF 16949 を通じて厳格な基準を確立し、ソースで信頼できる遺伝子をフィルタリングします。熱、振動、腐食を対象とした特殊な設計とプロセスを通じて、ハードウェアに過酷な環境に対する回復力を与えます。また、クローズドループ SPC、AOI/X 線検査、MES トレーサビリティを通じて、大量生産においてほぼ欠陥のないプロセスの一貫性を確保します。自動車の E/E (電気/電子) アーキテクチャが中央コンピューティング プラットフォームに向けて進化するにつれて、PCBA はより高いコンピューティング密度に対応するだけでなく、機能安全フレームワーク (ISO 26262) 内で冗長性と故障予測可能性を達成する必要があります。この分野における技術革新は、自動車産業をより安全で、よりインテリジェントで、より信頼性の高い領域に向かって推進し続けています。
