信頼性の高い植栽用軽量 PCBA には、連続的な園芸作業のための高精度の熱管理とスペクトル制御が必要なのはなぜですか?

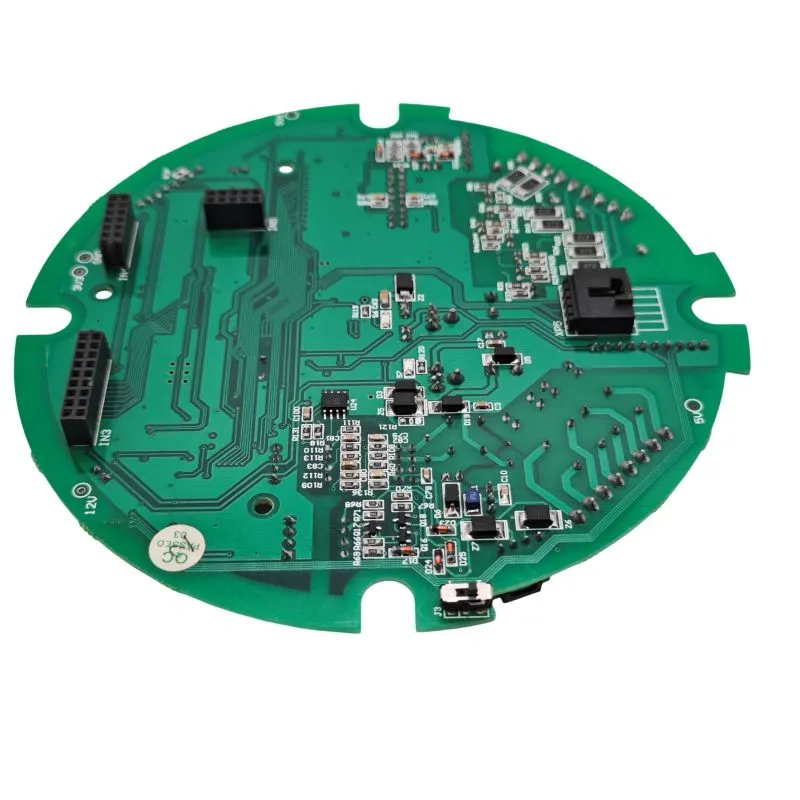

園芸用 LED 器具は、毎日 12 ～ 16 時間の連続使用、高湿度、重大な熱ストレスなどの極端な条件下で動作します。の植栽ライトPCBAからユニエクスプロア エレクトロニクスは、高度な熱放散、正確な電流調整、および波長正確なスペクトル制御により、これらの要求を満たすように設計されています。この記事では、材料の選択、銅重量の計算、ドライバーのトポロジー、環境保護などの重要な設計上の考慮事項を検討し、信頼性が高く長寿命の LED 照明ソリューションを求めるエンジニアや栽培者に実践的なガイダンスを提供します。

なぜ軽量 PCBA のパフォーマンスが作物の収量とエネルギー効率に直接影響するのでしょうか?

園芸用照明において、PCBA は単なるコンポーネントではなく、器具全体のバックボーンです。一般的な照明とは異なり、植物育成ライトは、毎日 12 ～ 16 時間連続動作しながら、特定の波長 (開花には赤、栄養成長には青) を高精度で提供する必要があります。過熱、電流の不均衡、湿気の侵入などによる PCBA の故障は、作物の損失、エネルギーの無駄、およびコストのかかるダウンタイムにつながる可能性があります。

ユニエクスプロア エレクトロニクスは、10 年以上の受託製造経験を植栽型軽量 PCBA の設計と生産にもたらしています。同社は、PCB 設計、SMT アセンブリ、機能テスト、コンフォーマル コーティングにわたる機能を備え、商業園芸の厳しい信頼性基準を満たすターンキー ソリューションを提供しています。この記事では、耐久性のある植栽ライト PCBA と標準 LED 基板を区別する主要な技術パラメータと設計ルールを検討します。

主要な技術仕様と性能要件

次の表は、さまざまな電力レベルおよびアプリケーションにわたって軽量 PCBA を実装するための重要な電気的、スペクトル的、および熱的パラメーターの概要を示しています。

成長段階別のスペクトル要件

電気および電源仕様

材料の選択 – アルミニウム MCPCB vs FR4 vs セラミック

PCB 基板の選択は、植栽照明の寿命と熱性能に直接影響します。アルミニウム MCPCB は、市販の植栽用軽量 PCBA の 80% 以上を占めており、熱伝導率とコストの最適なバランスを提供します。

高電力連続動作 (200W+) の場合、熱伝導率が最小 3 W/m・K のアルミニウム MCPCB が標準として推奨されます。セラミック基板 (アルミナまたは窒化アルミニウム) は、極度の電力密度のアプリケーションに適していますが、コストはアルミニウム MCPCB の 3 ～ 5 倍です。

熱管理 – 信頼性の最大の要素

LED ジャンクション温度が 10°C 低下するごとに、寿命は 2 倍になります。したがって、適切な熱設計は、軽量 PCBA の信頼性を確立する上で最も重要な要素です。

主要な熱設計要素:

• サーマルビア– 高出力 LED ごとに最小 9 個のビア (直径 0.3mm)、はんだ付け性を考慮して充填およびキャップが施されています。

• 銅エリア– 高出力 LED あたり 300 ～ 500mm² の熱拡散面積。

• はんだ被覆率– サーマルパッドのカバー率は 80 ～ 90%、ボイド領域は 25% 未満です。

• 表面温度– 全負荷時の LED パッド領域では 60°C 未満。

• サーマルインターフェースマテリアル (TIM)– MCPCB とヒートシンク間のシリコンまたはセラミック パッド (最小 3 W/m·K)、厚さ 0.5 ～ 1.5 mm、20 ～ 30% 圧縮。

適切な熱管理により、軽量 PCBA の植栽は商業環境で 50,000 ～ 100,000 時間の動作を保証します。

高電流アプリケーション向けの銅の重量と配線設計

不適切なトレース幅は、軽量 PCBA の実装における過熱や早期故障の一般的な原因です。以下の表は、現在の要件に基づいて銅の重量と配線幅を選択するためのガイダンスを示しています。

専門家の推奨: 1A を超えるすべての配線には、最低 2 オンスの銅を使用してください。 3A を超える電流を流す配線の場合は、3 オンスの銅を使用するか、はんだマスク開口部を備えた並列配線を追加して電流容量を増やします。

回路設計 - 定電流駆動と保護

植栽ライト PCBA では、安定した波長を維持し、熱暴走を防ぐために、各 LED ストリングに定電流駆動が必要です。一般的なドライバー トポロジには次のものがあります。

• リニア定電流– 低電力 (<30W)、シンプルかつ低 EMI に最適ですが、高電圧降下では非効率になります。

• 降圧コンバータ– 中電力 (30 ～ 100W) に適しており、効率 (90 ～ 95%)、インダクタが必要です。

• 多チャンネル定電流– 高出力 (>100W) および調整可能なスペクトルに最適で、個別のチャネル制御を提供します。

保護回路は信頼性の高い動作のために不可欠です。

• 逆極性保護– ショットキー ダイオードまたは P‑FET。

• 過電圧保護– TVS ダイオードは最大入力の 1.2 倍でクランプされます。

• 過電流保護– 公称電流の 1.3 倍でカットオフする PTC ヒューズまたはセンス抵抗。

• ESD保護– 最小±8kVに耐える入力上のツェナーダイオード。

栽培室内条件の環境保護

植栽照明は、多くの場合、高湿度環境 (60 ～ 90% RH) に設置されます。信頼性の高い動作のためには、湿気からの保護が必須です。ユニエクスプロア エレクトロニクスは、PCBA を湿気、埃、化学物質への曝露から保護するためのコンフォーマル コーティング オプションを提供します。

最小コーティング厚さは 0.03 mm (1.2 ミル) です。屋外または高湿度の温室には、IP65 定格の密閉型コネクタが推奨されます。

製造およびテスト能力

ユニエクスプロアエレクトロニクス株式会社は、6 つの SMT 生産ライン、4 つの DIP 組立ライン、高度なテスト施設を備えた 3,000 平方メートルを超える自社工場を運営しています。同社の現在の年間生産能力は、PCBA 1,500,000 個と完成品アセンブリ 150,000 セットを超えています。

植栽用軽量 PCBA の品質テストには次のものが含まれます。

• インサーキットテスト (ICT)– すべてのコンポーネントが存在し、正しく評価されているかを確認するための自動プローブ固定具。

• LEDの極性チェック– 自動光学検査により、100% 正しい方向が保証されます。

• 熱画像処理– 全負荷で 1 時間動作した後の IR カメラ。 70℃を超えるホットスポットはありません。

• スペクトル検証– 分解能 0.1nm の分光計により、波長偏差 ≤±5nm を確認します。

• バーンインテスト– フルパワーで 24 ～ 48 時間放置し、LED の故障やちらつきがないことを確認します。

• 耐湿性– 85% RH、40°C、48 時間、通電、腐食や故障なし。

商用注文の場合は、リクエストに応じて、熱画像レポートやスペクトル検証データを含む PPAP 文書を入手できます。

よくある質問

Q: 毎日 18 時間稼働する高出力 (200W+) 植栽ライトに最適な PCB 材料は何ですか?

A: 高出力の連続動作には、最小 3 W/m・K の熱伝導率を持つアルミニウム MCPCB が標準的な選択肢です。 200W～300W+ の器具の場合、高級アルミニウム (5～9 W/m・K) は 70,000～100,000 時間の寿命を実現します。セラミック基板は極めて高い電力密度を実現する代替手段ですが、コストが 3 ～ 5 倍かかります。

Q: トレースの過熱を防ぐために、植栽用の軽量 PCBA に必要な銅の重量を計算するにはどうすればよいですか?

A: 次の公式を使用します: 幅 (ミル) = 電流 (アンペア) × 35 (ΔT=20°C の場合)。たとえば、2.08A のストリングには、2 オンスの銅で最小幅 73 ミルが必要です。 20% の安全マージンを追加します: 88 mil。 1A を超えるトレースには最低 2 オンスの銅を使用し、3A を超えるトレースには 3 オンスの銅を使用します。

Q: 植栽ライト PCBA で不均一な光出力やちらつきが発生する原因は何ですか?どうすれば修正できますか?

A: 最も一般的な原因は、並列 LED ストリング間の電流の不一致 (熱暴走) と、ドライバ出力のバルク容量の不足です。解決策には、ストリングごとに個別の定電流ドライバを使用すること、バランス抵抗(0.5～2Ω)を追加すること、LED出力両端に100～470µFの電解コンデンサを追加することが含まれます。

Q: Unixplore Electronics はコンフォーマル コーティングを施したターンキー プランティング ライト PCBA アセンブリを提供していますか?

A: はい。 Unixplore は、PCB 設計、部品調達、SMT および DIP アセンブリ、プログラミング、機能テスト、コンフォーマル コーティング、完成品アセンブリを含むワンストップの受託製造サービスを提供します。工場は ISO 9001:2015 認証を取得しており、IPC-610E 規格に従って稼働しています。

Q: 植栽ライト PCBA の最小注文数量はいくらですか?

A: Unixplore は、MOQ なしで少量の注文を受け付けます。プロトタイプのサンプルが必要な場合でも、大量生産が必要な場合でも、チームはお客様の要件に対応します。

Q: 植栽ライト PCBA の注文を生産するのにどのくらい時間がかかりますか?

A: 生産リードタイムは注文量とコンポーネントの在庫状況によって異なります。詳細な見積りと納期については、お客様の具体的な要件を添えて営業チームにお問い合わせください。

結論

の植栽ライトPCBAからユニエクスプロア エレクトロニクス高度な熱管理、正確な電流調整、堅牢な環境保護を組み合わせて、要求の厳しい園芸用途で信頼性の高いパフォーマンスを提供します。材料の選択、銅重量の最適化、および厳格なテストに重点を置いたこれらの PCBA は、商業栽培環境で 50,000 時間以上の動作を達成できるように設計されています。プロトタイプが必要な場合でも、本格的な生産が必要な場合でも、Unixplore は、設計から納品までプロジェクトをサポートするターンキー電子製造サービスを提供します。今すぐチームにご連絡ください植栽用の軽量 PCBA 要件について話し合い、カスタマイズされた見積もりを受け取ります。
