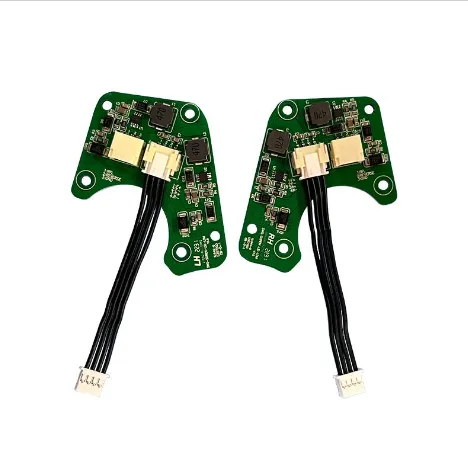

停電時に非常口標識 PCBA はどのように機能しますか?

非常口標識は、通常の電力が遮断されても表示されたままであることが期待されるため、PCBA (プリント基板アセンブリ) は、通常の電力から緊急動作への移行を管理する上で重要な役割を果たします。正確な回路設計は製品によって異なりますが、基本的なプロセスには通常、電力検出、バッテリー管理、電源スイッチング、LED 制御が含まれます。

通常の電力が利用できる場合はどうなりますか?

通常の状態では、非常口標識 PCBA主電源から電力を受け取り、LED 光源に必要な電力を供給します。

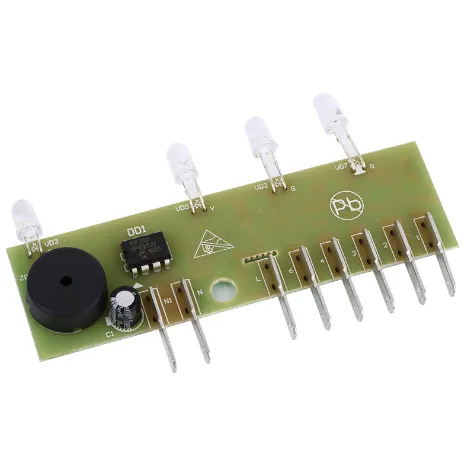

同時に、PCBA はバックアップ バッテリを管理して、緊急動作に備えておくことができます。製品の設計によっては、回路が充電状態を監視し、動作状態のインジケーターを提供する場合もあります。

この状態では、主電源が通常の動作を処理しますが、バッテリはバックアップ電源として利用可能なままです。

PCBA はどのように停電を検出するのでしょうか?

通常の電源供給が中断されたり、必要な動作条件から外れたりした場合、PCBA はその変化を迅速に認識する必要があります。

この回路は入力電力を監視し、通常の電源の喪失を検出します。停電が特定されると、制御回路は電力経路を通常電源からバックアップバッテリーに変更します。

主電源が切れたときに LED を単にオフにするのではなく、点灯し続ける必要があるため、この移行は非常口標識設計の重要な部分です。

バックアップバッテリーはどのように引き継がれるのでしょうか?

停電を検出すると、PCBA は電源をバックアップ バッテリーに切り替えます。

次に、バッテリーが非常照明回路にエネルギーを供給し、PCBA が非常口標識の設計に従って利用可能な電力を調整および分配します。

正確なバッテリー電圧、容量、充電方法、バックアップ期間は、特定の製品構成によって異なります。したがって、PCBA は汎用の交換コンポーネントとして扱うのではなく、バッテリーと LED システムに適合するように設計する必要があります。

PCBA はどのように LED を制御しますか?

LED は非常口標識の目に見える部分ですが、安定した照明はその背後にある電子回路に依存します。

緊急動作中、PCBA は LED に供給される電源を制御します。この回路には、バッテリ電圧が変化しても適切な LED 動作を維持するための LED 駆動および電流制御機能が含まれる場合があります。

バッテリ電圧は放電中ずっと一定に保たれないため、これはバックアップ期間が長い場合に特に重要です。

通常の電力が戻ったら何が起こるでしょうか?

通常の電源が回復すると、PCBA は入力電源の復帰を検出し、システムを通常の動作状態に戻します。

その後、回路設計に応じて、バックアップ バッテリは充電状態に戻ることができます。このようにして、バッテリーは、一度の緊急事態の後に消耗したまま放置されるのではなく、将来の停電に備えられます。

したがって、完全な動作シーケンスは次のように要約できます。

通常電力 → 停電検出 → バッテリー切替 → 非常用LED動作 → 電源復旧 → バッテリー充電

非常口標識 PCBA にはどのような機能を含める必要がありますか?

機能は製品設計によって異なりますが、非常口標識 PCBA には次のものが含まれる場合があります。

すべての非常口標識 PCBA が同じ回路アーキテクチャを使用しているわけではありません。必要な機能は、完成した非常口標識、バッテリー システム、LED 構成、および該当する製品要件によって決定する必要があります。

非常口標識 PCBA を開発する際に考慮すべきことは何ですか?

非常口標識 PCBA を開発または調達するメーカーの場合、製造前にいくつかの要素を考慮する必要があります。

充電および放電回路は選択したバッテリーに適合する必要があるため、バッテリーの互換性は重要です。

PCB は意図した LED 負荷に適切な電気制御を提供する必要があるため、LED 構成も考慮する必要があります。

入力電力要件は、ターゲットの出口標識と市場に応じて定義する必要があります。

さらに、製品開発中に PCB レイアウト、コンポーネントの選択、熱条件、保護機能、および必要なテストを検討する必要があります。

安全関連の照明製品については、量産前に適用される地域規格と完成品の認証要件も確認する必要があります。

Unixplore Electronics の非常口標識 PCBA

Unixplore Electronics では、出口標識や非常用照明装置などの製品を開発するお客様に PCBA 製造および電子部品組み立てサービスを提供しています。当社は、PCB アセンブリと完成した電子アセンブリをカバーする製造経験により、お客様が提供する PCB 設計と生産要件に基づいて作業することができます。

のために非常口標識 PCBAプロジェクトでは、アセンブリが意図した最終製品と一致するように、生産前に入力電力、バッテリー仕様、LED 構成、必要な機能、PCB 設計、ターゲット市場の要件を確認することをお勧めします。

非常口標識 PCBA について詳しくはこちら

停電時には、非常口標識 PCBA通常の電源、バックアップバッテリー、LED照明システムの間の制御ポイントとして機能します。停電を検出し、電源を切り替え、非常用LEDの動作を制御し、電力が復旧するとシステムを通常の充電動作に戻すことができます。
