ドライブレコーダーの PCBA 開発はどのように進化しているか: チップの選択から量産まで

本質的に、ドライブレコーダーはレンズやハウジングによって定義されるのではなく、その構造によって定義されます。PCBA(プリント基板アセンブリ)。チップセットを正しく設定し、ボードを安定させれば、すでに戦いの半分は勝ったことになります。ここでは、実際の業界の経験に基づいた、チップセットの選択、回路設計、製造、テストをカバーするわかりやすいガイドを提供します。

1. チップセットの選択: まず「頭脳」を選択し、それを中心に構築します

メイン プロセッサは PCBA の心臓部です。これが決まると、残りの回路、コスト、性能の上限がほぼ決まります。現在、主流のオプションにはそれぞれ独自の長所があります。

• Ambarella: 優れた画像処理、優れた画質、高いエンコード効率で知られています。ハイエンドの 4K ドライブレコーダーに最適ですが、開発は複雑で BOM コストが高くなります。

• Novatek: 量の面では市場リーダーです。エントリーレベルからハイエンド（4K、HDR対応）までのオプションを揃え、コストパフォーマンスに優れています。多くの場合、大量生産製品の最優先の選択肢です。

• その他（Hisilicon、Allwinner など）: 特定の市場またはコスト重視の製品で使用されます。

解像度だけを見ないでください。 実際のニーズを評価します: フロントとリアのデュアル録画をサポートしていますか?低照度でのパフォーマンスはどうですか? ADAS または AI 機能が必要ですか?これらによって、必要なコンピューティング能力と ISP (画像信号プロセッサ) の機能が決まります。

メインプロセッサを選択したら、次の主要な周辺機器に注意してください。

• 電源管理: 自動車の電源はノイズが多いことで有名です (過渡スパイクのある 9V ～ 16V)。過電圧、過電流、逆極性保護機能を備えた広い入力電圧の DC-DC コンバータを使用する必要があります。駐車モードが必要な場合は、車のバッテリーの消耗を防ぐために、低電圧検出/保護回路を追加してください。

• イメージ センサー: Sony IMX シリーズ (IMX335 など) が一般的な選択です。 MIPI CSI インターフェイスがメイン プロセッサと適切に一致していることを確認してください。

• ストレージ: ファームウェア ストレージには eMMC を使用し、ビデオ ストレージには TF カード スロットを使用します。カード スロットには ESD 保護が必要です。

2. 回路設計の要点: 干渉防止と熱管理が主要な課題

ドライブレコーダーはフロントガラスに設置されており、夏は太陽に照らされ、冬は凍りつき、常に振動に耐えています。これには、PCBA に非常に高い安定性と信頼性が要求されます。設計段階では、次の 2 つの重要な問題に対処する必要があります。

2.1 熱管理（放熱）

4K ビデオ録画中、プロセッサーとセンサーは密閉された筐体内でかなりの熱を発生します。熱管理が不十分だと、システムのクラッシュ、画像のアーティファクト、およびコンポーネントの老化の加速につながります。効果的な解決策には次のようなものがあります。

メインプロセッサの下には大きな銅が流れ込み、高密度のサーマルビアが内側と底の銅層に接続されて熱を分散させます。
熱源を均等に分配し、局所的なホットスポットを回避するための戦略的なコンポーネントの配置。
金属ハウジングまたは受動冷却用の専用ヒート スプレッダーを活用するように PCBA を設計します。

2.2 シグナルインテグリティとEMI/EMC

高速信号 (MIPI、DDR) と RF 信号 (Wi-Fi、GPS) が小さな基板に密集しています。慎重に設計しないと、干渉によって画像ノイズ、フレームドロップ、または信号損失が発生します。

インピーダンス制御: MIPI、USB、その他の高速差動ペアの場合は 100Ω の差動インピーダンス、その他の重要なトレースの場合は 50Ω シングルエンド インピーダンスを計算して厳密に制御します。
長さのマッチング: 差動ペアと DDR データ グループは、適切なタイミングを確保するために厳密な長さのマッチング (±10 ミル以内) が必要です。
ガード トレース: グランド トレースを重要な信号 (クロック、I2C、オーディオ、ビデオ) と並行して配線し、分離のためにステッチング ビアを追加します。
層のスタックアップ: ソリッド グランド プレーンとソリッド パワー プレーンを備えた 4 層または 6 層 PCB を使用します。高速信号を内側の層に配線して、プレーンをシールドとして使用します。

さらに、ESD保護のために入力コネクタにTVSダイオードを常に配置し、フィルタリングのために電源入力にフェライトビーズとコンデンサを追加し、アナログとデジタルのグランドプレーン間を単一点分離してください。これらはシンプルですが非常に効果的なテクニックです。

3. 製造と品質管理: 量産前の門番

優れたデザインはまだ半分に過ぎません。信頼性の高い PCBA を出荷するには、徹底的な製造およびテストのプロセスが必要です。

• SMT アセンブリと AOI 検査: 評判の良い工場では、3D SPI を使用してはんだペーストの品質を検査し、BGA および 0402 コンポーネントの高速ピックアンドプレース機を使用し、AOI (自動光学検査) を使用してはんだ付けの欠陥 (ブリッジ、コールド ジョイント、コンポーネントの欠落) を検出します。

• FCT（機能回路テスト）：PCBAの電源を入れて、録音、オーディオ、GPS信号取得、ボタン応答、ディスプレイ出力などのすべての機能をテストすることで、実際のドライブレコーダーの動作をシミュレートします。

• バーンイン テスト (エージング テスト): 高温高湿のチャンバー内で PCBA を数時間から数十時間連続して実行します。これは潜在的な欠陥 (断続的なはんだ接合や熱的に不安定なコンポーネントなど) を明らかにし、長期的な信頼性を確保するための重要なステップです。

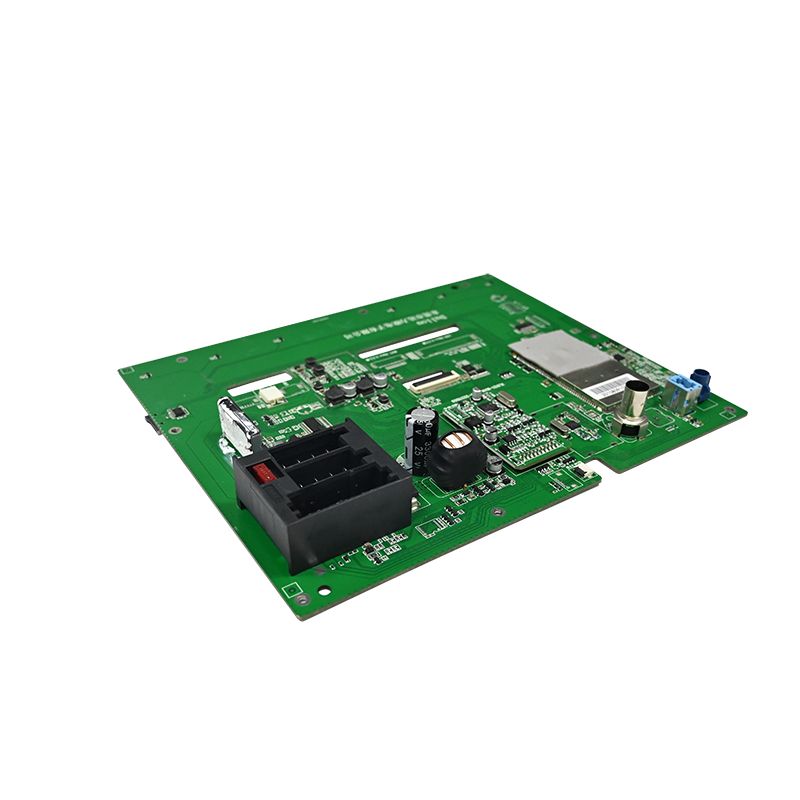

信頼できるものを構築するダッシュカムPCBAは体系的なエンジニアリングの取り組みです。これは、パフォーマンス、コスト、物理的サイズ、熱放散、長期的な信頼性の間で最適な点を見つけるというバランスを取る作業です。これらの実際的な考慮事項に事前に対処することで、多くのよくある落とし穴を回避し、製品の発売を成功させるまでの道のりを合理化できます。
