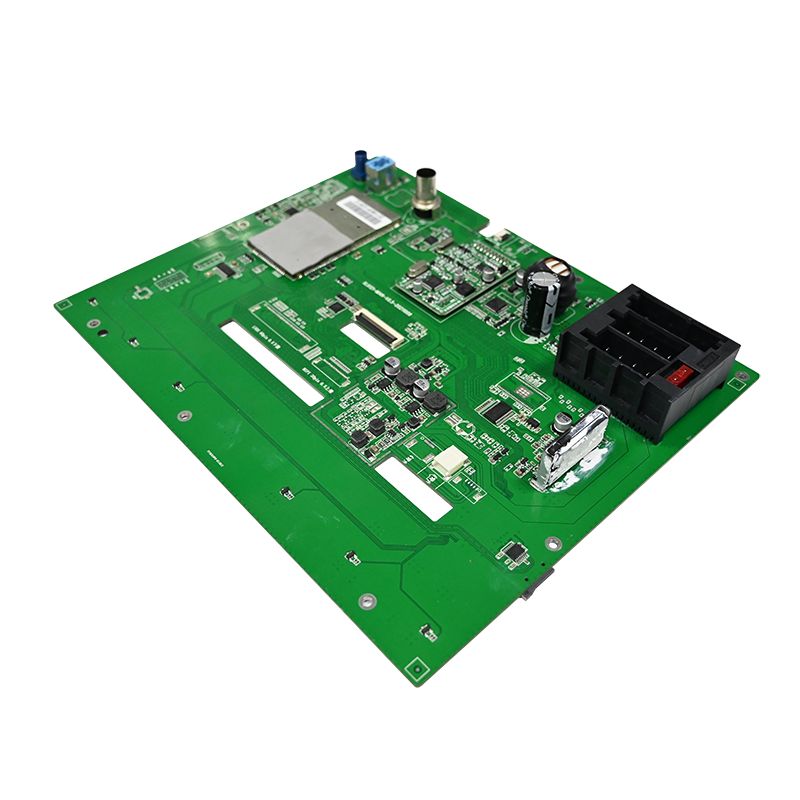

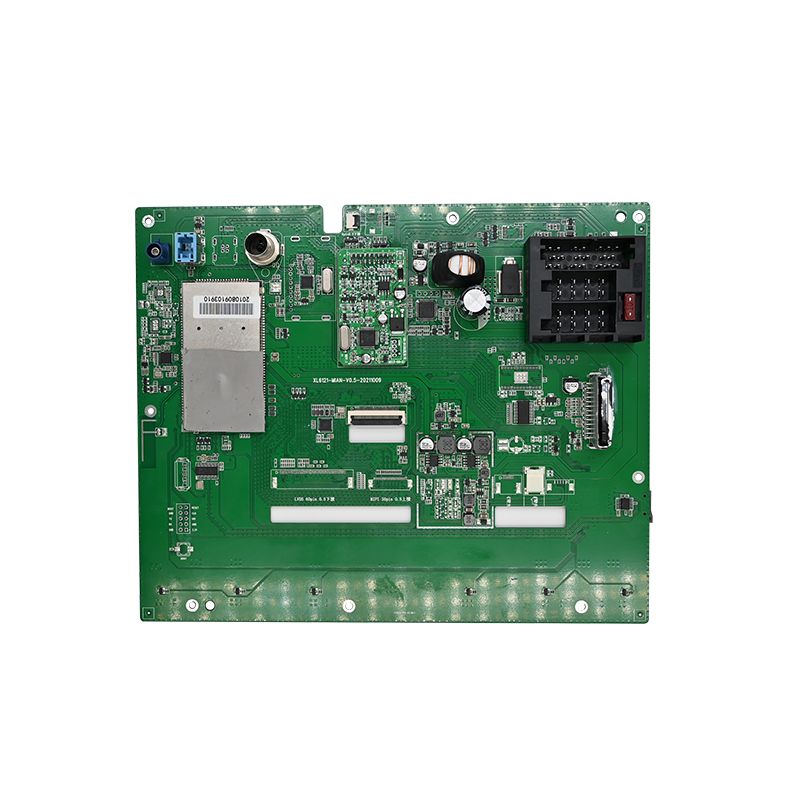

ドライブレコーダー用PCBA

ダッシュカム PCBA のコア品質仕様

コンポーネントの調達前にこれらのパラメータを定義します。すべての決定は、熱と振動の要件に基づいて行われます。

車載用動作環境

熱管理予算

重要: すべての電解コンデンサの定格電圧を 105°C で 50% まで下げます。 5V レールの 6.3V キャップは 6 か月以内に故障します。

高品質ドライブレコーダー PCBA のコンポーネントの選択

高品質は自動車グレードの部品から始まります。消費者グレードのコンポーネントは現場での故障の原因となります。

イメージセンサーとレンズのアセンブリ

グローバル リセットを行わないローリング シャッター センサーは避けてください。動きが速いと歪みが生じ、プレートが読めなくなります。

プロセッサとメモリのアーキテクチャ

信頼性ルール: DDR メモリ基準電圧 (VREF) には別の LDO を使用します。抵抗分圧器を介して VDD に接続すると、70°C を超えるとビット反転が発生します。

電源サプライチェーン (最も重要)

ここでは、ドライブレコーダーの PCBA が他のどこよりも失敗します。

12V 入力の 100 kHz で 200 mVpp のリップルを注入します。ビデオには水平バーが表示されないはずです。

シグナルインテグリティと熱拡散のための PCBA レイアウト

レイアウトによって、ドライブレコーダー PCBA が確実に記録するか、交通の中でロックアップするかが決まります。

レイヤー スタックの推奨事項 (最小 6 レイヤー)

クリティカルルーティングルール

DDR3L トレース – 50Ω ±10% インピーダンス、グループ 8 トレース、長さ 0.5 mm 以内
MIPI CSI (センサーから SoC) – 差動ペア、長さの不一致 < 0.2 mm
SD カード スロット – オーバーシュート制御用に SoC 付近に 22Ω 抵抗を直列に接続
Crystal (27 MHz) – 接地されたビアを備えたガード リング、その下に電源プレーンなし

一貫性を保つための製造プロセス管理

高品質のドライブレコーダー PCBA には、すべてのラインで統計的プロセス管理 (SPC) が必要です。

はんだペーストとリフロー

光学およびX線検査

AOI（自動光学式） – コンポーネントの極性、はんだブリッジ、リード線の浮きをチェック
AXI (X 線) – BGA パッケージ (SoC および DRAM) には必須です。ボール下の空隙率 < 25%
ICT（インサーキットテスト） – ファームウェアをフラッシュする前に電源レール、クロック、リセット信号を検証します。

量産前の検証テスト

すべてのドライブレコーダー PCBA 設計は、これら 6 つのテストに合格する必要があります。

FAQ – ドライブレコーダーの PCBA 品質に関するよくある質問

Q1: 多くのドライブレコーダー PCBA 設計が 6 か月の駐車モード後に失敗するのはなぜですか?
A: 主な故障は、高熱下での継続的なトップオフ充電によるスーパーキャパシタまたはバッテリーの劣化です。駐車モードでは、フロントガラスの温度が 60 ～ 80°C の場合、ドライブレコーダー PCBA は毎日 12 時間以上アクティブに維持されます。 3 つの具体的な障害が発生します。
1.スーパーキャパシタの ESR 上昇 – 標準の 2.7V/10F コンデンサは、70°C で 2000 時間後に等価直列抵抗が 50 mΩ から 1Ω 以上に増加します。これにより、イグニッションが切れたときに最終ファイルがフラッシュされるのを防ぎます。定格 85°C、初期 ESR < 30 mΩ の車載用スーパーコンデンサを使用してください。
2.LDO サーマル シャットダウン – 3.3V LDO は、駐車中にモーション検出に電力を供給します。専用の降圧コンバータがないと (効率 90% 対 LDO の 60%)、ジャンクション温度は 125°C を超えます。スペクトラム拡散を備えた同期降圧装置に切り替えます。
3.RTC バッテリーの漏れ – コイン型バックアップ バッテリー (CR1220) は 80°C を超えると電解液が漏れ、近くの痕跡を腐食させます。 RTC バックアップ用に 0.1F スーパーキャパシタに交換 - 漏電リスクなし。
50°C のオーブンで 4 時間放置した後は、必ずサーマル カメラで駐車モードを確認してください。

Q2: PCBA コンポーネントの配置は、ドライブレコーダーの夜間ビデオの品質にどのような影響を与えますか?
A: コンポーネントの配置は、イメージ センサーのアナログ電源とクロック ラインに結合する電気ノイズに影響を与えます。 3 つの配置ルールは夜間映像に直接影響します。
スイッチング レギュレータはセンサーから 30 mm 離してください – トレースが並列に実行されている場合、DC-DC コンバータからの 2 MHz リップルがセンサーの 2.8 V アナログ レールに結合します。スペクトル アナライザで測定します。ピクセル クロック周波数で -85 dBV を超えるスプリアスがあると、暗い場所で垂直方向のバンディングが発生します。
MIPI レーンからデジタル I/O を分離 – SD カード データ ライン (最大 200 MHz 高調波) は、隣接するレイヤーに配線されると差動 MIPI クロックに放射されます。 SDIO 領域と MIPI 領域の間に接地ビア フェンスを追加します。
デカップリング キャップをセンサーから 1 mm 以内に配置します。各電源ピンの 4.7 µF セラミック キャップが高周波ノイズを吸収します。 2 mm より遠いキャップではノイズが 15 dB 増加し、影の中に横縞として見えます。
適切に配置されたドライブレコーダー PCBA は、5 ルクスでナンバー プレートを読み取ることができる鮮明な夜間ビデオを生成します。レイアウトが不十分だと、フォレンジック レビューに失敗するアーティファクトが追加されます。

Q3: フロントカメラとリアカメラに同じドライブレコーダー PCBA を使用できますか?
A: いいえ、次の 3 つのハードウェアの違いにより、ファームウェアだけでは解決できません。
レンズの焦点距離 – フロントカメラには無限焦点（地平線まで 3 メートル）が必要です。ハッチバックのインテリアでは、リアカメラに近い焦点 (バンパーまで 0.5 メートル) が必要です。鏡筒高さは1.2mm異なります。調整可能なレンズ ホルダーを備えた一般的な PCBA には、2 つの専用設計よりも多くのコストがかかります。
画像センサーの向き – フロントカメラは直立に取り付けられています。リアカメラは多くの場合、逆さまに取り付けられます (ヘッドライナーとガラス)。センサーはピクセルを上から下に読み取ります。画像をデジタル的に反転すると、1 フレームの遅延 (30 fps で 33 ミリ秒) が追加され、デュアル チャネル録画で同期の不一致が発生します。レジスタ設定によるハードウェア フリップには、異なるセンサー構成ファイルが必要です。
熱環境 – 後部フロントガラスは、前部よりも太陽光負荷が 30% 少なくなります。積極的な電力スロットリングを備えた前面に最適化された PCBA では、背面の冷却が行われない可能性があり、コンデンサの経年変化の不一致が発生します。 2 年間運用すると、後部よりも前部のユニットが故障することがわかります。
代わりに、2 つのメザニン センサー ボードを備えた共通のマザーボードを設計します。ベースのダッシュカム PCBA はプロセッサーと電源を保持します。各センサー ボードには、独自のレンズ マウント、方向ピン、サーマル パッドの厚さがあります。このアプローチにより、画質を維持しながら合計 SKU が削減されます。

高品質のための生産歩留まり目標

高品質のドライブレコーダー PCBA は、毎日の温度変動、振動、過渡電圧に 3 年間耐えます。自動車のディレーティングを考慮して設計し、熱画像で検証し、すべての生産ロットを監査します。このアプローチにより、重要な瞬間を捉えるドライブレコーダーが実現します。
