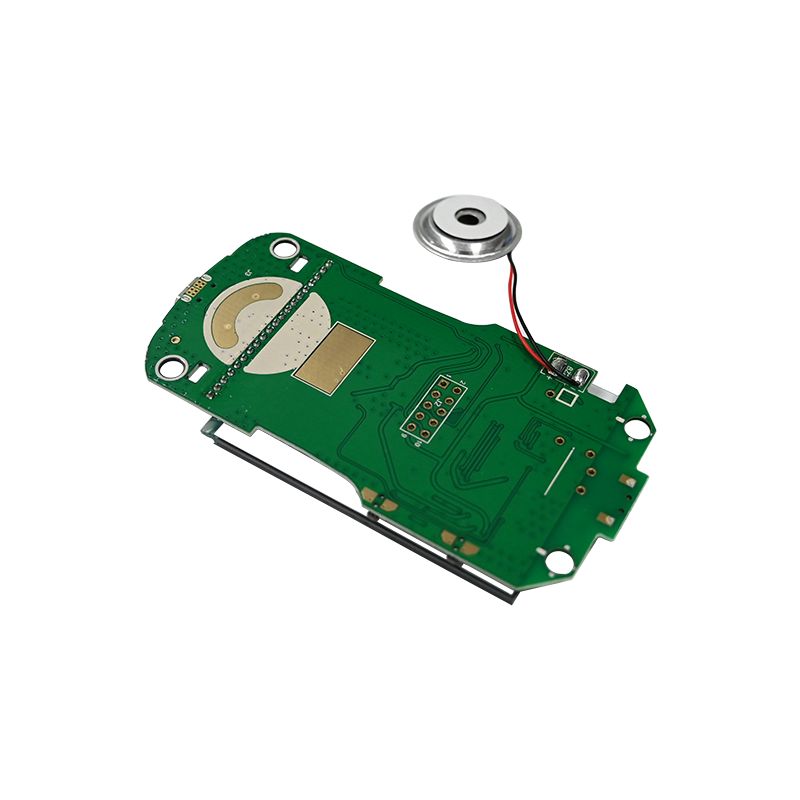

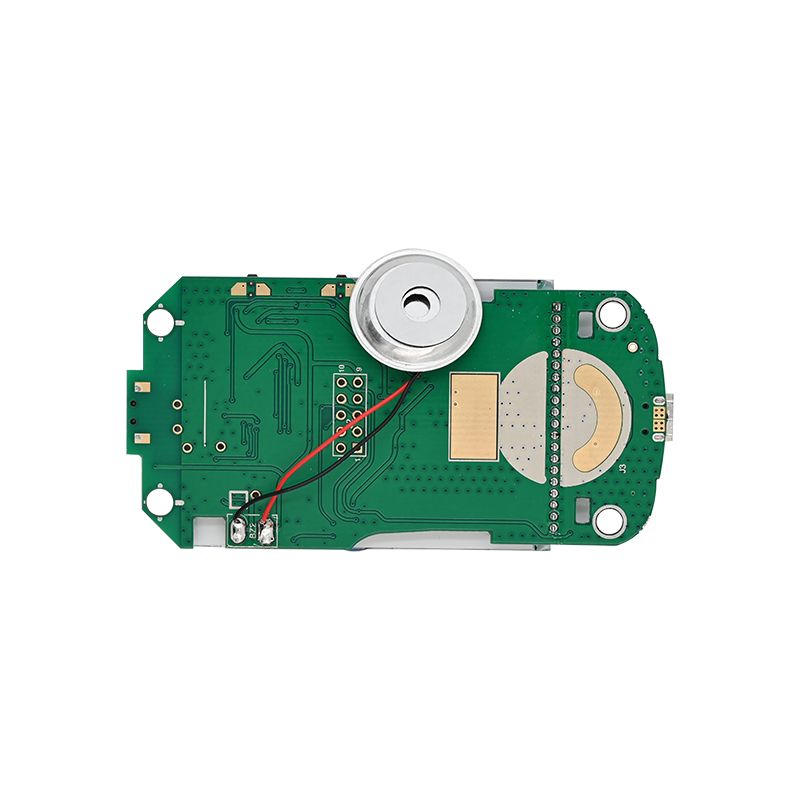

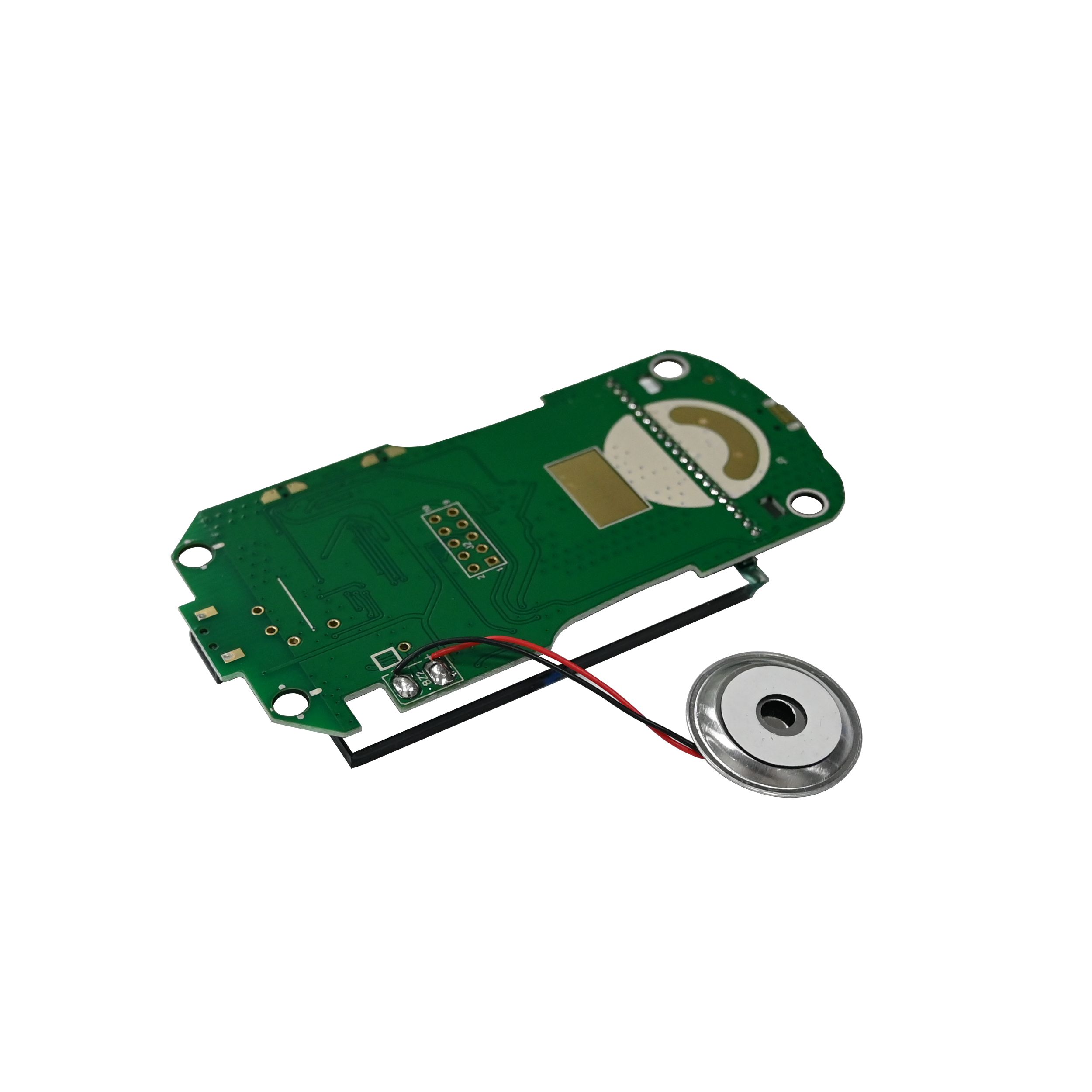

車用アロマディフューザーPCBA
  • 車用アロマディフューザーPCBA車用アロマディフューザーPCBA
  • 車用アロマディフューザーPCBA車用アロマディフューザーPCBA
  • 車用アロマディフューザーPCBA車用アロマディフューザーPCBA

車用アロマディフューザーPCBA

2008 年以来、Unixplore Electronics は中国で高品質の車用アロマ ディフューザー PCBA の製造と供給に注力してきました。当社は ISO9001:2015 および PCB アセンブリ規格 IPC-610E の認証を取得しています。

お問い合わせを送信

製品説明


車のアロマディフューザーPCBA制御ボードを設計するにはどうすればよいですか?

Unixplore Electronics は、中国の車用アロマ ディフューザー PCBA の専門メーカーおよびサプライヤーです。低価格で最高の車用アロマ ディフューザー PCBA をお探しの場合は、今すぐご相談ください。

車のアロマディフューザーPCBA制御基板は、車のアロマセラピーマシンを制御するための回路基板です。回路設計と制御プログラムを使用して、スイッチ、温度、霧化、その他の機能の機能制御を実現できます。

車のアロマディフューザー回路の設計では、次の要素を考慮する必要があります。

パワー管理:アロマテラピーマシンが安定して動作できるようにするには、適切な電源回路を設計する必要があります。
キーとディスプレイ:ユーザーがアロマテラピーマシンを操作したり動作状況を確認したりするのに便利なボタンと表示回路を設計する必要があります。
アトマイザーコントロール:アトマイザー制御回路は、アロマセラピーマシンが正しく噴霧できるように設計する必要があります。
プログラム制御:アロマテラピーマシンのスイッチ、温度、霧化などの機能制御を実現するには、制御プログラムを作成する必要があります。
カーアロマディフューザーの制御基板を設計・製造する際には、車両や人員に損害や損失を与えないよう、信頼性、安定性、安全性を考慮する必要があります。同時に、小型軽量で設置や持ち運びが容易であることも考慮する必要があります。

Unixplore は、EMS プロジェクトにワンストップのターンキー サービスを提供します。基板構築についてはお気軽にお問い合わせください。ご連絡後 24 時間以内にお見積りを作成いたします。ガーバーファイルそしてBOMリスト!

車のアロマディフューザーPCBAの製造

* ガーバーファイルとBOMリストはクライアントから提供されます
* ブランク PCB 製、コンポーネントは当社購入
* 部品が完全に組み立てられたPCB製造
*出荷前に100%機能テストOK
* RoHS 準拠、鉛フリー製造プロセス
* 短納期、独立した ESD パッケージ付き
* PCB設計、PCBレイアウト、PCB製造、部品調達、PCB SMTおよびDIPアセンブリ、ICプログラミング、機能テスト、パッケージング、納品までのワンストップ電子製造サービス

Unixplore PCB および PCB アセンブリ機能

パラメータ 能力
レイヤー 1~40層
組立式 スルーホール (THT)、表面実装 (SMT)、混合 (THT+SMT)
最小コンポーネントサイズ 0201(01005 メートル法)
最大コンポーネントサイズ 50 mm x 50 mm x 10 mm (2.0 インチ x 2.0 インチ x 0.4 インチ)
コンポーネントパッケージのタイプ BGA、FBGA、QFN、QFP、VQFN、SOIC、SOP、SSOP、TSSOP、PLCC、DIP、SIPなど
最小パッドピッチ QFP、QFN の場合は 0.5 mm (20 mil)、BGA の場合は 0.8 mm (32 mil)
最小トレース幅 0.10 mm (4 ミル)
最小トレースクリアランス 0.10 mm (4 ミル)
最小ドリルサイズ 0.15 mm (6 ミル)
最大基板サイズ 18 インチ x 24 インチ (457 mm x 610 mm)
板厚 0.0078インチ(0.2mm)~0.236インチ(6mm)
基板材質 CEM-3、FR-2、FR-4、High-Tg、HDI、アルミニウム、高周波、FPC、リジッドフレックス、ロジャースなど
表面仕上げ OSP、HASL、フラッシュゴールド、ENIG、ゴールドフィンガーなど
はんだペーストの種類 鉛入りまたは鉛フリー
銅の厚さ 0.5オンス – 5オンス
組立工程 リフローはんだ付け、ウェーブはんだ付け、手はんだ付け
検査方法 自動光学検査 (AOI)、X 線、外観検査
社内での試験方法 機能テスト、プローブテスト、老化テスト、高温および低温テスト
ターンアラウンドタイム サンプリング: 24 時間~7 日、大量実行: 10~30 日
PCB アセンブリ規格 ISO9001:2015; ROHS、UL 94V0、IPC-610E クラス II

Unixplore の付加価値 EMS サービス

● HEX、ELF、BIN 形式のファイルによる IC 事前プログラミング サービス。
● 顧客のテスト要件に応じてカスタマイズされたカーアロマディフューザー PCBA 機能テスト治具
● プラスチック&メタルケースの金型や部品製作を含むボックス構築サービス
● 選択ラッカーコーティング、エポキシ樹脂ポッティングなどのコンフォーマルコーティング
●ワイヤーハーネスおよびケーブルアセンブリ
● ボックス、スクリーン、メンブレンスイッチ、ラベル貼り付け、およびカスタマイズされたカートンまたは小売箱の梱包を含む完成品の組み立て。
● ご要望に応じて、PCBA に関するさまざまなサードパーティテストを利用できます。
● 製品認証の支援

PCBAの製造手順

  • 1.自動はんだペースト印刷

  • 2.はんだペースト印刷完了

  • 3.SMT ピックアンドプレイス

  • 4.SMT ピックアンドプレイス完了

  • 5.リフローはんだ付けの準備ができています

  • 6.リフローはんだ付け完了

  • 7.AOIの準備ができています

  • 8.AOI検査プロセス

  • 9.THT コンポーネントの配置

  • 10.ウェーブはんだ付けプロセス

  • 11.THTの組み立てが完了しました

  • 12.THTアセンブリのAOI検査

  • 13.ICプログラミング

  • 14.機能テスト

  • 15.QCチェックと修理

  • 16.PCBAコンフォーマルコーティングプロセス

  • 17.ESDパッキン

  • 18.出荷準備完了


包装

プリント基板用

完成品の場合
