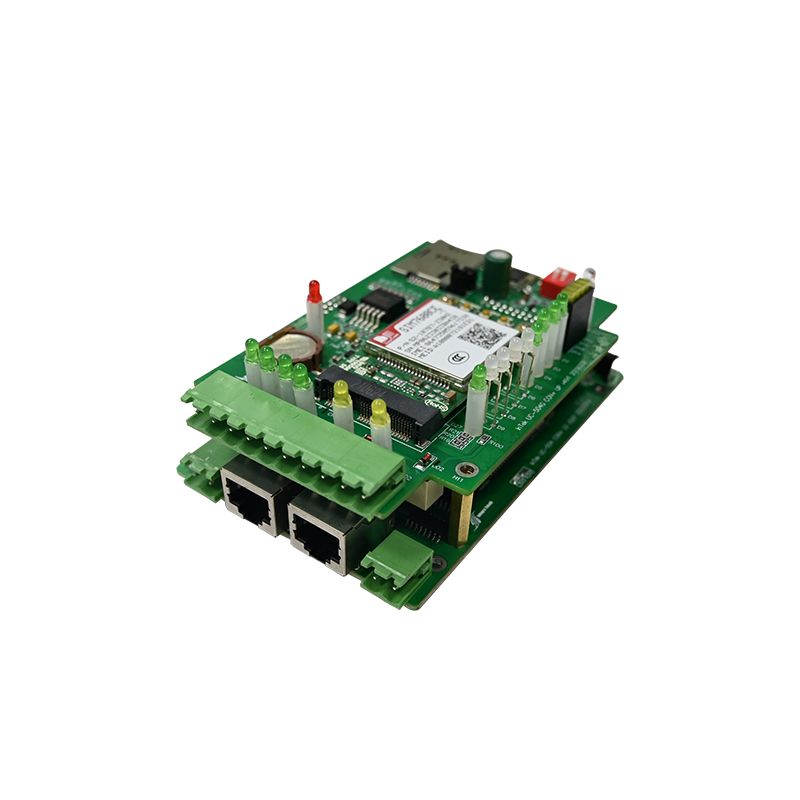

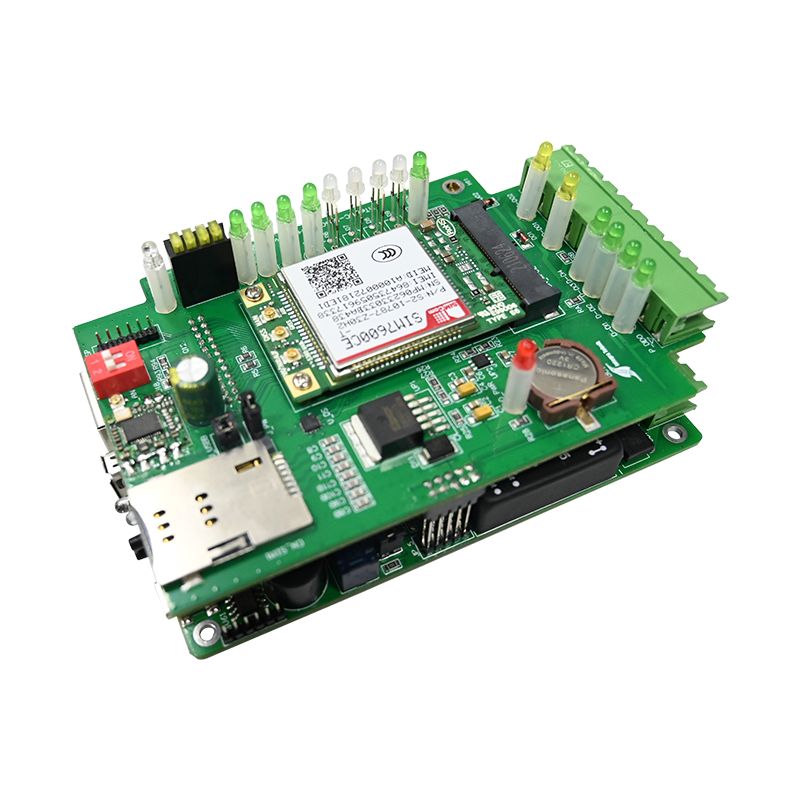

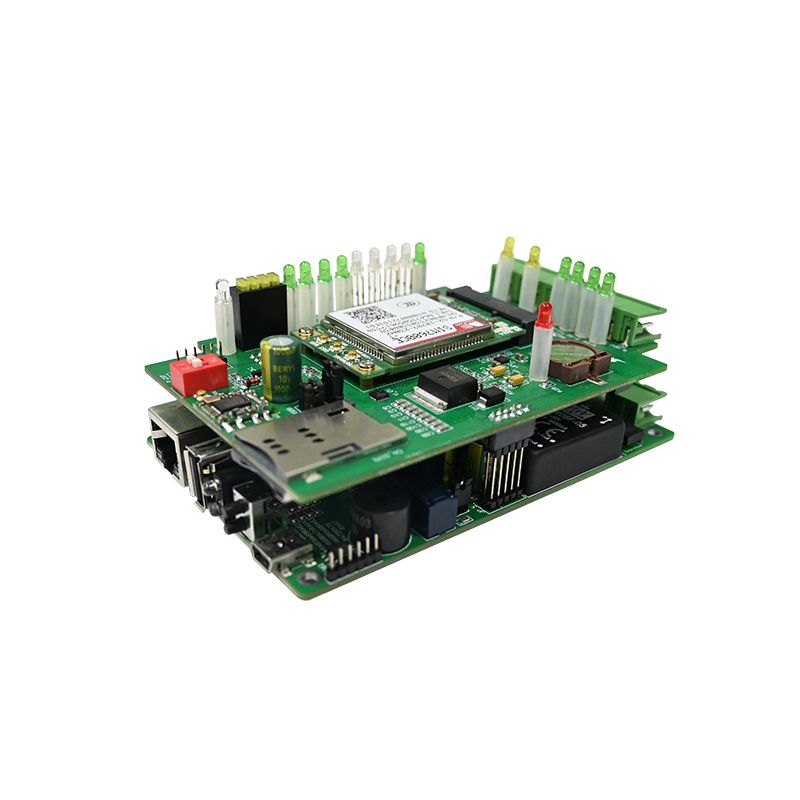

アクセス制御PCBA

UNIXPLORE アクセス制御PCBAは、信頼性が高くスケーラブルな電子アクセス制御ソリューションを求めるセキュリティ機器ブランド、アクセス制御システム インテグレーター、インテリジェント ビルディング ソリューション プロバイダー向けに開発されています。この商用グレードのアクセス制御 PCBA は、高速認証処理、安定したリレー制御、暗号化通信、および柔軟なオフライン管理をコンパクトで耐久性のある PCB プラットフォームに組み合わせています。

アクセス制御 PCBA とは何ですか?

アクセス制御 PCBA は、カード リーダー、キーパッド、生体認証スキャナ、ドア コントローラー内の電子頭脳です。資格情報データを処理し、認証の決定を行い、ロック アクチュエーターをトリガーします。汎用ボードとは異なり、PCBA はセキュリティ グレードの暗号化、フェールセーフ リレー ロジック、および短時間の停電時の無停電電源を処理する必要があります。

間違ったアクセス コントロール PCBA を選択すると、ドア ストライクがラッチに失敗したり、資格情報の検証に数秒かかったり、トラフィックが多いときにシステムがロックアップしたりする可能性があります。

アクセス制御 PCBA のコア機能

• 認証情報の読み取り – Wiegand、OSDP、または RFID/HID カード リーダーからのシリアル入力
• 認証ロジック – オンボードデータベース (オフライン) またはホストコントローラーへの中継
• リレー制御 – 磁気ロックまたは電気ストライク用のドライ接点出力
• 入力監視 – ドア位置センサー (リード スイッチ) および退室要求 (REX) ボタン
• 改ざん防止検出 – 筐体オープンセンサーとメモリ改ざん保護

典型的なAPひだ

詳細な技術パラメータ

以下の仕様は、オフィス、アパート、産業施設に適した商用グレードのアクセス制御 PCBA を表しています。

電気的特性

入力および出力インターフェイス

メモリとユーザー容量

物理的および環境的

• ボード寸法 – 85mm x 55mm (標準) または 100mm x 70mm (エンクロージャあり)
• 取り付け - スタンドオフ用の 4 つの 3.5 mm 穴
• 動作温度 – -20°C ～ +65°C
• 保管温度 – -40°C ～ +85°C
• 耐湿性 – 10% ～ 90% RH (結露なきこと)
• バッテリーバックアップ - オプションの 3.7V リチウムイオンまたは 12V 鉛酸充電回路

セキュリティ機能

• 暗号化 – OSDP 通信用の AES-128
• 改ざん検出 - 筐体が開くとリレーのロックアウトとアラーム出力がトリガーされます
• ウォッチドッグ タイマー – プロセッサがロックアップしてから 5 秒後に自動リセット
• フラッシュ メモリ保護 – 起動時のチェックサム検証

このアクセス制御 PCBA の比較

アクセス制御 PCBA に関するよくある質問

これら 3 つの質問は、アクセス制御 PCBA ソリューションを評価するセキュリティ システム インテグレータ、施設管理者、およびハードウェア エンジニアによって尋ねられます。

質問 1: アクセス コントロール PCBA 上のフェールセキュア リレー構成とフェールセーフ リレー構成の違いは何ですか?どちらを使用する必要がありますか?

答え：この違いにより、停電時にドアがロックされるかアンロックされるかが決まります。フェールセキュア (パワーツーオープンとも呼ばれます) は、ドアのロックを解除するためにリレーに通電する必要があることを意味します。電力が失われると、リレーは休止状態に戻り、ドアがロックされた状態になります。これは、簡単な退出よりも侵入者の侵入を防ぐことが重要なセキュリティ ドア、サーバー ルーム、現金取り扱いエリアに使用されます。フェールセーフ (電源ロック) とは、ドアをロックするにはリレーに通電する必要があることを意味します。停電時には自動的にドアのロックが解除されます。これは、非常口、階段のドア、および停電時に避難しなければならない避難経路に対して消防法によって義務付けられています。ほとんどのアクセス制御 PCBA ボードは、フォーム C (COM、N/O、N/C) として構成されたドライ接点リレーを提供します。フェールセキュアの場合は、ロックを N/O 端子に接続します。フェールセーフのため、ロックを N/C 端子に接続してください。選択する前に必ず地域の消防法を確認してください。NFPA 101 では、商業ビルのすべての出口ドアにフェールセーフを義務付けています。セキュリティと消防適合性の両方が必要なドアの場合は、フェイルセーフ ロックと、主電源障害後 4 ～ 8 時間アクセス コントロール PCBA に電力を供給し続けるバッテリ バックアップ パネルを使用します。

質問 2: このアクセス コントロール PCBA は、ネットワーク接続なしでオフラインで動作できますか? また、ローカルに保存できるユーザーの数は何ですか?

答え：はい。この PCBA は、スタンドアロン モードで完全にオフラインで動作します。すべてのユーザー認証情報、アクセス スケジュール、イベント ログはオンボード フラッシュ メモリに保存されます。標準構成では、追加費用なしで 1,000 ユーザーと 10,000 のイベント ログを保持できます。拡張バージョン (ファームウェア経由で現場でアップグレード可能) は、10,000 人のユーザーと 50,000 のイベントを保持します。オフライン操作では、ユーザーを最初にロードするためのプログラミング デバイスが必要です。専用のマスター カード (プログラムされた最初のカードによって管理者権限が定義されます)、補助入力に接続された有線キーパッド、または構成ポート (TTL または RS-232) を介した一時的なラップトップ接続のいずれかが必要です。プログラムされると、アクセス制御 PCBA は 50 ミリ秒以内にローカルで認証の決定を行います。クラウド、ホスト PC、イーサネット ケーブルは必要ありません。これにより、オフライン PCBA 設計は、ネットワーク ケーブルの配線が現実的でないリモート ゲート、建設用トレーラー、小規模オフィスに最適になります。オフライン ボードからイベント ログを取得するには、ラップトップを接続するか、ポータブル データ転送デバイスを使用する必要があります。リアルタイム監視には、イーサネットまたは Wi-Fi を備えたネットワーク接続されたアクセス制御 PCBA が必要です。

質問 3: Wiegand リーダーをこのアクセス コントロール PCBA に配線するにはどうすればよいですか? また、最大ケーブル距離はどれくらいですか?

答え：Wiegand インターフェイスは、データ 0 (D0)、データ 1 (D1)、およびグランド (GND) の 3 つのアクティブ信号を使用します。一部のリーダーには +12V 電源も必要です。この配線表に従ってください。

12V での Wiegand の最大ケーブル距離は、ワイヤ ゲージとケーブル静電容量によって異なります。

ドレインワイヤ付きのより線、シールド、ツイストペアケーブルを使用してください。グランド ループを避けるために、アクセス コントロール PCBA 側でのみシールドをアースに接続してください (リーダーでは決して接続しないでください)。これらの制限を超える距離については、Wiegand リピータを設置するか、確実に 1,200 メートル (4,000 フィート) に到達する OSDP (RS-485) に切り替えてください。最終的な設置の前に、必ずベンチで長いケーブルを使用してテストしてください。信号の劣化により、カードの読み取りが断続的に発生する可能性があり、現場でのデバッグが困難になります。

アクセス制御 PCBA のインストールのベスト プラクティス

高品質のアクセス制御 PCBA であっても、正しく取り付けられないと故障します。これらのガイドラインに従ってください。

取り付け位置

• 安全なエリア内 – コントローラーを保護ゾーン内に置きます (外側のドアの上ではありません)。
• 高さ – プログラミング中にキーパッドにアクセスする場合は 1.5 ～ 1.8 メートル
• エンクロージャ - 商用設置には金属製のロック可能なボックスを使用します
• 分離 - AC 電力線 (120/240V) を低電圧配線から少なくとも 30cm 離してください。

リレーの配線ガイドライン

よくある配線ミス

導入前のテストチェックリスト

ベンチを離れる前に、すべてのアクセス制御 PCBA でこのシーケンスを実行します。

ベンチテスト手順

1. 12V DC を印加し、電流を測定します (アイドル時通常 40 ～ 60mA)。
2. 有効なカードを提示します – リレーがカチッと音を立て、LED の状態が変わります。
3. N/O リレー端子間の導通を測定します (プログラムされた保持時間の間閉じる必要があります)
4. 無効なカードを提示してください – リレーをアクティブにしてはなりません
5. REX 入力をアクティブにする - 認証情報なしでドアのロックを解除する必要があります
6. エンクロージャを開きます – 改ざん出力の状態が変わる必要があります
7. 火災警報入力をシミュレート – すべてのフェールセーフ リレーの電源を切る必要があります

合否基準

主な仕様のリファレンス

このブロックは調達およびエンジニアリングの参照用に保管してください。

アクセス制御 PCBA – 商用グレード

• 入力: 9-24V DC、60mA スタンバイ
• リーダーインターフェイス: Wiegand 26/34 ビットまたは OSDP (RS-485)
• ユーザー容量: 1,000 (標準) / 10,000 (拡張)
• イベントログ: 10,000 イベント
• リレー: ロック (5A) + 補助 (2A)
• 入力: ドアセンサー、REX、火災インターロック
• 動作温度: -20°C ～ +65°C

• セキュリティ: AES-128、ウォッチドッグ、改ざん検出
