抽象的な
温度コントローラーの熱安定性が制御アルゴリズムだけで決まることはほとんどありません。それは、センサーのフロントエンドを電源銅線からどのように絶縁するか、はんだ接合部が繰り返しの熱変動にどのように耐えられるか、コンフォーマル保護の前にどのように汚染を除去するか、そしてフィールドに入る前にすべてのユニットをどのようにスクリーニングするかなど、一連の製造上の決定によって形成されます。この記事では、安定したコントローラーと、ドリフト、発振、早期故障を引き起こすコントローラーを分ける製造上の変数について検討します。信頼性の高い製品に必要な機能を参照しながら、センサー インターフェイスのレイアウト、材料の選択、リフローの均一性、テスト カバレッジ、コーティング戦略、トレーサビリティについて説明します。温度コントローラー基板自動車、医療、産業環境で。

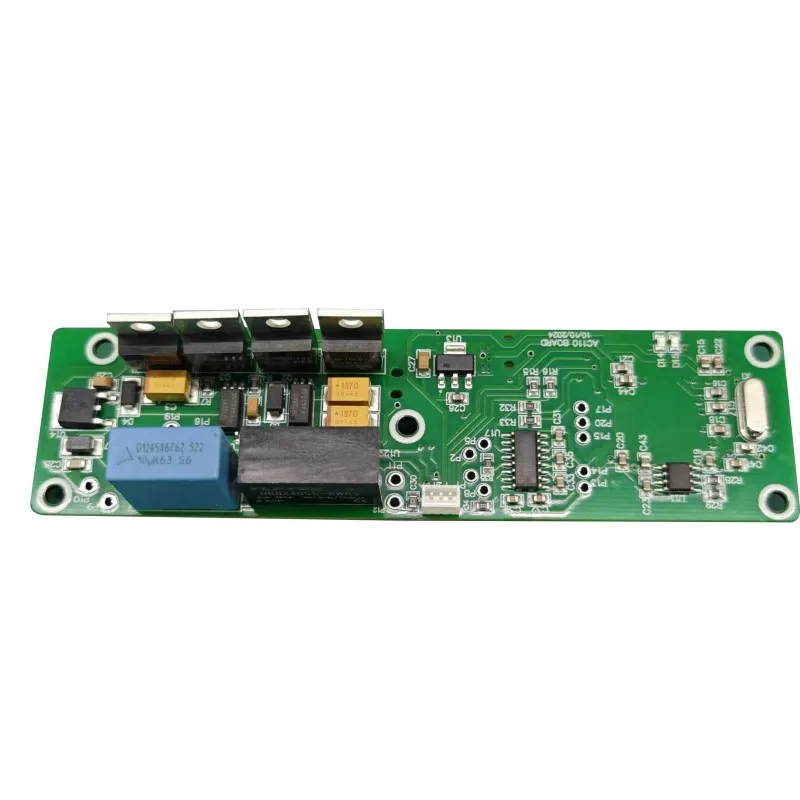

1. 熱安定性が製造上の成果である理由
温度コントローラーは多くの場合、データシート上の設定値の精度によって評価されますが、現場の動作は組み立て中に導入される物理変数によって決まります。はんだボイドは熱抵抗を増加させます。汚染により漏れ経路が生じ、アナログ読み取り値が変化します。センサー近くの銅分布により、ボード自体がヒート スプレッダーになる可能性があります。これらの各状態は製造上の特徴であり、ソフトウェアの問題ではありません。
±0.5 °C を維持するコントローラーと数度ドリフトするコントローラーの違いは、プロセス規律に基づいて追跡されることがよくあります。高精度の熱制御ボードの研究によると、数アンペアを伝送する電源配線は、十分な銅を使用したサイズにし、センサーの戻り経路から物理的に分離する必要があることがわかりました。そうしないと、局所的な加熱と IR ドロップにより、信号が ADC に到達する前に測定が損なわれます。同様に、サーマル リリーフ カット、狭いセンサー トレース、高電流コンポーネントからの意図的な間隔により、センシング エレメントの周囲に「熱的に正直な」ゾーンが形成され、基板の内部熱流ではなくシステム温度に反応します。
だからこそこの言葉は、温度コントローラー基板実装されているボード以上のものについて説明します。これは、測定チェーン、パワーステージ、および保護回路が共同設計され、共同製造される制御された熱システムについて説明しています。組み立てプロセスが不安定な場合、制御ループは目に見えない物理的なノイズを補正する必要があります。
重要な原則:センサーは環境を直接測定しません。 PCB の局所的な熱状態を測定します。その地域の状態が代表的であるか歪んでいるかは製造業によって決まります。
2. センサーインターフェイス: 防御の第一線
2.1 センサーの種類とその製造上の影響
NTC サーミスタ、PT100/PT1000 RTD、熱電対は、PCB フロントエンドにさまざまな制約を課します。 NTC センサーは狭帯域で高い感度を実現しますが、抵抗温度曲線が指数関数的であるため、線形化が必要です。 RTD は広範囲にわたってより線形な応答を提供しますが、その低抵抗信号経路は配線抵抗やはんだ付けによるストレスの影響をより受けやすくなります。熱電対は最も広い範囲を提供しますが、精度は最も低く、多くの場合数度の範囲であり、電気的に安定している必要がある冷接点補償に依存します。
センサー フロントエンドは単なるアナログ入力ではありません。これは、小さな差動信号を維持しながらコモンモードノイズを除去する必要がある高インピーダンス測定ノードです。一般的な市販のコントローラはその広がりを示しています。NTC 入力の定格は ±0.6 °C、PT100 チャネルの定格は ±0.7 °C、J タイプ熱電対の定格は ±3 °C です。これらの数値はセンサーレベルの仕様であり、システムレベルの保証ではありません。組み立てプロセスでは、その精度が維持されるか、不十分な接地、温度勾配、不適切な校正アクセスによって精度が損なわれます。
2.2 レイアウトの分離とキャリブレーション アクセス
リレードライバーまたはMOSFETスイッチングノードの横を走るセンサートレースは、測定値にノイズを混入させます。アナログ フロントエンドの下でグランド プレーンが遮断されると、共有銅線を介してリターン電流が強制的に流れ、負荷に応じて変化するオフセットが発生します。製造用設計のレビュー中に、ツールがリリースされる前にこれらの問題にフラグを立てる必要があります。エンジニアリングレビューでは、熱結合、センサー絶縁のためのコンポーネントの配置、クリーンなアナログセンシングと安定した PWM スイッチングのための電源/グランドプレーンの完全性を評価する必要があります。
キャリブレーションは、センサーと物理的なエンクロージャの間の最後の架け橋です。特定の PCB、ハウジング、アセンブリ スタックに完全に適合するセンサーはありません。制御されたサーマルチャンバーでの 1 回限りのキャリブレーションでは補正オフセットが適用されますが、ボードはこのキャリブレーションを反復可能にするテスト アクセスとファームウェア フックを備えて設計されている必要があります。 PCBA が一貫性のないはんだ量または汚染で組み立てられている場合、校正オフセットは経年変化や温度によってドリフトし、初期補正の目的が無効になります。
3. 加熱下の PCB 材料と銅構造
温度コントローラは多くの場合、周囲温度が室温より大幅に上昇するエンクロージャ内で動作し、パワーステージ自体が熱を加えます。基板は、その範囲にわたって寸法安定性と誘電体の完全性を維持する必要があります。 FR-4 が一般的ですが、熱負荷またはサイクル プロファイルが測定可能な変化なしで標準 FR-4 が許容できる値を超える場合は、高 Tg ラミネートおよびアルミニウム基板が選択されます。
FR-4 内部のグラスファイバークロスの織りパターンは、熱伝導率の局所的な変動を引き起こす可能性があり、トレースの配線場所に応じてセンサーの読み取り値をシフトさせる「熱織り」効果を引き起こします。これは、0.1 °C の偏差さえも重要となる高精度コントローラにとって特に重要です。銅線アーキテクチャも同様に重要です。単純なサーモスタットには 2 層基板で十分かもしれませんが、混合信号フロント エンドと PWM 出力を備えたコントローラでは、信号層に隣接する専用のグランド プレーンを備えた 4 層または 6 層のスタックアップのメリットが得られます。この構成により、ノイズの多い電源セクションと敏感なアナログセクションの間に固有の分離が提供され、それ自体がドリフトする可能性がある外部フィルターの必要性が軽減されます。
| 設計変数 | 安定性の利点 | 無視した場合の製造リスク |
|---|---|---|
| 層数とグランドプレーン | 専用のアナログリターンパス。共通インピーダンス結合の低減 | リレーまたはMOSFETのスイッチングによりセンサーの読み取り値が変化する |
| 電源配線の幅と銅の重量 | IR降下が低く、高電流での局所的な加熱が可能 | センサー付近のホットスポット。負荷に応じて変化する熱オフセット |
| 熱緩和と間隔 | センサーは電源銅からの伝導熱ではなく周囲に反応します。 | コントローラーはプロセスの代わりにボードを制御します |
| 板厚と基板 | サイクリング全体にわたる寸法安定性。一貫した CTE 動作 | はんだ応力、反り、層間の位置ずれ |
したがって、物理的なスタックアップは受動的な背景ではありません。これは制御ループの一部です。熱が不均一に分布する基板は、電気的には正確ですが、熱的には誤ったセンサー信号を生成します。
4. 熱サイクル全体にわたるはんだ接合の信頼性
温度調節器は繰り返し加熱と冷却にさらされます。パワーデバイス、リレー、センサーコネクタを接続するはんだ接合部は、結果として生じる熱機械的ストレスに耐える必要があります。主なメカニズムは CTE の不一致です。シリコン、銅、はんだ、ラミネートは異なる速度で膨張し、多くのサイクルにわたって不一致により接合界面に歪みが集中します。微小亀裂は接合部の周囲で発生し、抵抗が上昇するか接続が開くまで広がります。
この故障モードは、局所的な温度変動が最も大きい MOSFET、トライアック、リレー端子周辺に特に関係します。室温での機能テストに合格したコントローラーでも、はんだ付けプロセスでボイド、不十分な濡れ、または過剰な金属間化合物の形成が生じた場合、数百サイクル後にも故障する可能性があります。したがって、アセンブリの応答には、制御されたリフロー プロファイル、検証されたペーストの堆積、および隠れた接合部を確認できる検査方法が含まれている必要があります。
- リフロー均一性:パネル上の最も高温の接合部と最も低温の接合部の間のデルタ T が約 10 °C であることが、多くの鉛フリー プロファイルの実際的な目標となります。スプレッドが広いということは、一部のジョイントの処理が不十分であり、他のジョイントには過剰な応力がかかっていることを意味します。
- ボイドコントロール:サーマルパッドの下のボイドは、接合部から基板への抵抗を増加させ、亀裂の成長を促進する局所的なホットスポットを生成します。
- 検査アクセス:BGA および底部終端コンポーネントには X 線検査が必要です。 AOI だけでは隠れた関節形状を確認することはできません。
- 張力緩和:コネクタと重いスルーホール部品は、ハウジングの熱膨張がはんだフィレットに直接伝わらないように機械的にサポートする必要があります。
毎温度コントローラー基板サイクル環境で何年も動作することが予想される製品は、視覚的な許容基準だけでなく、熱サイクルに対しても認定されたはんだプロセスで構築する必要があります。 IPC-A-610 クラス 2 またはクラス 3 は仕上がりのベースラインを提供しますが、ジョイントのサイクル挙動は合金、プロファイル、パッド設計の組み合わせによって決まります。
5. 潜在的な熱欠陥を明らかにするテストカバレッジ
室温での機能テストは必要ですが、温度コントローラーとしては不十分です。基板は回路内テストと機能回路テストに合格しても、温度ストレス下でのみ現れる潜在的な欠陥を含む可能性があります。出荷前に初期故障が発生するように、テスト戦略はストレス レベルを段階的に高める必要があります。
自動光学検査により、コンポーネントの存在とはんだフィレットの形状が検証されます。インサーキットテストでは、抵抗とコンデンサの値を確認し、ショートまたはオープンを検出します。機能回路テストはセンサー入力をシミュレートし、リレーまたは SSR 出力を検証します。 X線検査により、隠れたはんだボイドとBGAの崩壊が明らかになります。バーンインおよび環境ストレス スクリーニングでは、アセンブリを負荷サイクル下で (多くの場合 24 ～ 48 時間) 高温にさらして、マージナル ジョイントやコンポーネントの欠陥を強制的に破壊します。環境チャンバーは、この機能を -40 °C から +125 °C、相対湿度 0 ～ 95% まで拡張し、メーカーがベンチの動作を現場条件と関連付けることができるようにします。
テストフィクスチャの接触抵抗もマージンジョイントを隠す可能性があります。ポゴピンが一貫して接触していない場合、振動や熱膨張によって基板が不合格となる可能性があるテストに合格する可能性があります。バーンインは安定したプロセスに代わるものではありません。これは特定のリスクに対するフィルターであり、応力プロファイルがコントローラーの実際の熱的使命を反映している場合に最も効果的です。一般的な高温浸漬は、温度制御アプリケーションで重要なサイクル関連の弱点を明らかにせずに、テスト容量を消費してしまう可能性があります。
6. コンフォーマルコーティングと環境隔離
湿気と汚染は、隠れた熱の問題です。 PCB 表面上の吸着水の薄膜により、センサー トレース間に漏れ経路が形成され、測定ネットワークの実効抵抗が変化する可能性があります。フラックスや取り扱いによる化学残留物は、湿度が上昇すると導電性を示す可能性があります。高インピーダンスのセンサー入力に依存するコントローラーでは、これらの漏れ経路は温度オフセットまたはノイズとして現れます。
コンフォーマル コーティングは、基板トポロジーに適合する薄いポリマー層を形成することでこの問題に対処し、回路を湿気、埃、化学汚染物質から隔離します。アクリルコーティングは経済的で再加工可能です。ポリウレタンは耐溶剤性と耐摩耗性に優れています。シリコーンは最も広い温度範囲と柔軟性を提供します。イオン汚染をカプセル化すると基板に捕らえられ、電気化学的故障を防ぐどころか促進する可能性があるため、コーティングは徹底的に洗浄した後に塗布する必要があります。
コーティングの接着力も変数です。残留物により表面エネルギーが低すぎる場合、熱サイクル中にコーティングが剥離し、湿気の通り道が開く可能性があります。コネクタ、リレー、テストポイントはコーティングしない必要がある場合があるため、温度コントローラーには選択的なコーティングが望ましいことがよくあります。プロセスは、露出したトレース上でコーティングの厚さが十分でありながら、ファインピッチのリードをブリッジしたり、サーマルリリーフ機能を妨げたりしないように制御する必要があります。
7. 熱リスク管理ツールとしてのトレーサビリティ
コントローラーがフィールド内でドリフトする場合、最初に問題になるのは、その動作が単独のものなのか、それともバッチに関連したものなのかということです。トレーサビリティがなければ、その質問に効率的に答えることはできません。ロットレベルおよびユニットレベルのトレーサビリティにより、各シリアル番号がコンポーネントの日付コード、リフロー記録、テスト結果、およびコーティングバッチにリンクされます。これにより、メーカーと顧客は、ドリフトの苦情が特定のコンポーネントのロット、特定のライン、または特定の環境テストの範囲に関連しているかどうかを判断できます。
トレーサビリティ温度コントローラー基板プログラムは管理オーバーヘッドではありません。これは、現場での故障を、制限のない信頼性の問題ではなく、制限された修正可能なイベントに変えるメカニズムです。認定調達はトレーサビリティの残りの半分です。フランチャイズ販売代理店を通じて購入したコンポーネントには、文書化された出所が記載されています。公開市場チャネルからのコンポーネントは、再生、ラベル変更、または指定された日付コード ウィンドウ外にある場合があります。温度コントローラーの場合、偽造品または古いセンサー インターフェイス コンポーネントにより、測定チェーン全体が変化する可能性があります。入荷したコンポーネントの視覚的、電気的、および X 線による検証により、組み立てを開始する前に実用的な偽造防止バリアが提供されます。
製造メモ:トレーサビリティは事務処理ではありません。これが、ランダムなフィールドイベントと、即時封じ込めが必要な体系的なプロセスの変化とを区別する唯一の方法です。
8. プロトタイプから量産まで: 製造の成熟度
熱安定性は、エンジニアリングサンプルから量産への移行に耐える必要があります。 5 枚の基板で動作するプロセスは、ペーストの堆積、リフロー ローディング、またはテスト フィクスチャの接触が変化すると、5,000 枚の基板では異なる動作をする可能性があります。製造パートナーは、各段階にわたって同じ制御パラメータが維持されていることを証明する必要があります。
- 技術検証設計の検証と初期の熱調整のための小規模なビルド。レイアウトの検証とセンサーのキャリブレーションへのアクセスに重点を置きます。
- パイロットランプロセスの特性評価と熱ストレス試験。はんだのプロファイル、コーティング範囲、およびテスト制限は固定されています。
- 少量生産市場参入バッチ。トレーサビリティと受入検査規律は大規模に実施されます。
- 大量生産安定した SMT 歩留まり、再現可能な機能テスト、バッチレベルの信頼性モニタリング。
各段階で、メーカーは、電源配線、コンポーネントの間隔、テスト ポイントへのアクセスのしやすさに関する熱緩和に対処する、製造のための設計のフィードバックを提供する必要があります。 IATF 16949 規律を持つパートナーは、最終製品が自動車ではなく産業用である場合でも、高度な品質計画、故障モード分析、および変更制御を熱コントローラー プログラムに適用します。 ISO 13485 では、医療グレードのコントローラーにユニットレベルのトレーサビリティ、プロセス検証、リスク管理文書が追加されています。これらのフレームワークはマーケティングラベルではありません。これらは、製造プロセスが長期にわたって熱仕様を維持できるかどうかを判断します。
ユニエクスプロア エレクトロニクスは、センサー認識 DFM、社内 AOI、ICT、FCT、X 線、バーンイン、環境スクリーニングなどのこの多層アプローチを適用して、設計意図とボリュームの信頼性を橋渡しします。両面 SMT のファーストパス歩留まりが 98.5% を超えることは 1 つの指標ですが、より意味のある結果は、繰り返しのサイクルとフィールド暴露の後でも、コントローラーの熱挙動が仕様の範囲内に留まるということです。
9. よくある質問
層数が多いと常に熱安定性が向上しますか?
自動的ではありません。専用のグランド プレーンを備えた 4 層または 6 層のスタックアップは、一般に 2 層基板よりも電源セクションとアナログ セクション間の分離が優れていますが、その利点はプレーンがどのように分割されているか、およびセンサー トレースがどこに配線されているかによって異なります。適切に分割されていない 4 層基板は、慎重に配線された 2 層設計よりもパフォーマンスが低下する可能性があります。
AOI と機能テストにすでに合格しているのに、なぜバーンインが必要なのでしょうか?
AOI と機能テストは、テスト時に目に見える欠陥、または電気的に存在する欠陥を検出します。バーンインは、温度と負荷サイクルを適用し、シングルパステストでは見逃される可能性のある限界のはんだ接合部、コンポーネントの弱点、および断続的な接続を露出させることにより、初期故障を加速させます。これは信頼性フィルターであり、プロセス制御の代替品ではありません。
絶縁保護コーティングは不十分な洗浄プロセスを補うことができますか?
いいえ、イオン汚染の上にコーティングを施すと湿気が閉じ込められ、故障が加速する可能性があります。ポリマー層が汚染物質を封じ込めるのではなく、化学的に良性の表面を保護するために、コーティングする前にボードを洗浄および乾燥する必要があります。
コントローラーがすでに現場で漂流している場合、トレーサビリティはどのように役立ちますか?
トレーサビリティは、影響を受けるユニットをそのコンポーネントのロット、リフロー記録、およびテスト履歴に関連付けます。これにより、メーカーはドリフトが単独のイベントなのか、バッチ関連の材料の問題なのか、プロセス逸脱なのかを判断し、すべてのユニットを疑わしいものとして扱うのではなく、是正措置を限定することができます。
温度コントローラーのセンサーオフセットの最も一般的な製造原因は何ですか?
電源銅線からセンサー領域への熱結合と、不十分な校正アクセスとの組み合わせ。センサー配線が発熱コンポーネントの近くに配線されている場合、または高電流回路とリターンパスを共有している場合、測定された温度には、ファームウェアだけでは除去できない負荷依存のオフセットが含まれます。
