PCBAとPCBの違いは何ですか?エレクトロニクス製造のための明確なガイド

エレクトロニクス製造業界では、プリント基板そしてプリント基板A多くの場合、同じ意味で使用されますが、実際には、生産の 2 つのまったく異なる段階を指します。違いを理解することは、エンジニア、バイヤー、および製品開発や電子アセンブリの調達に携わるすべての人にとって重要です。

プリント基板（プリント基板）とは何ですか?

A プリント基板 (プリント基板)電子コンポーネントを機械的にサポートし、電気的に接続するために使用されるベアボードです。

通常、次のもので構成されています。

グラスファイバー(FR4素材)

回路配線用の銅層

絶縁基板

プリント基板 の主な特徴:

電子部品は実装されていません

銅の配線とパッドのみ

電子機器の基礎となる

ほぼすべての電子製品に使用されています

簡単に言えば、PCB は、後で電子コンポーネントを保持する空の「スケルトン」のようなものです。

プリント基板A (プリント基板アセンブリ) とは何ですか?

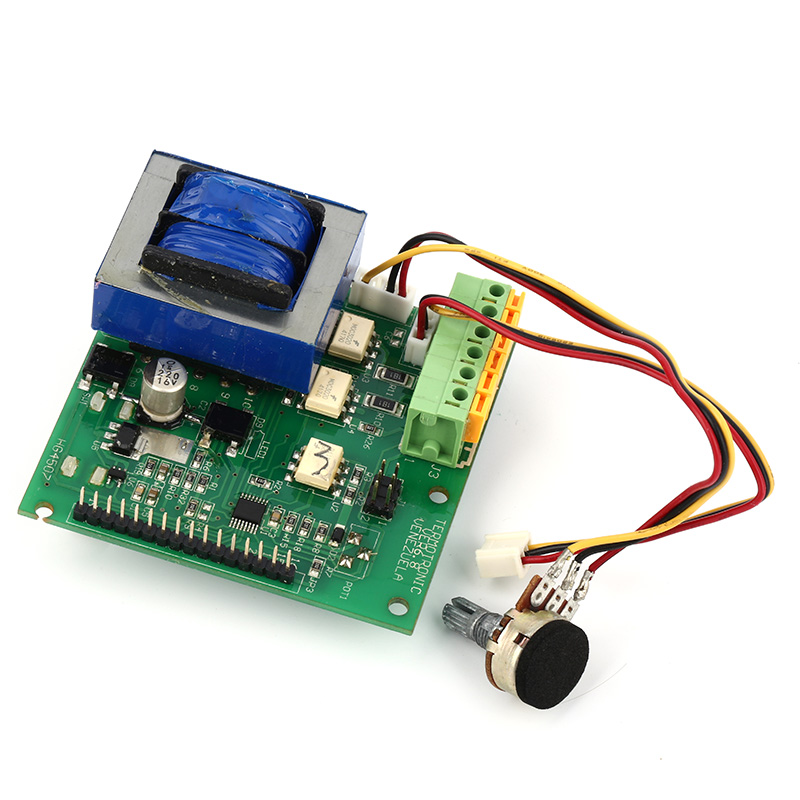

A プリント基板A電子部品がすでに組み立てられている PCB を指します。

• これには次のようなプロセスが含まれます。
• SMT (表面実装技術)
• DIP（スルーホールはんだ付け）
• コンポーネントのはんだ付けとテスト

プリント基板A の主な特徴:

• 完全に組み立てられた回路基板
• 抵抗、コンデンサ、ICチップ、コネクタなどが含まれます。
• 最終製品に統合する準備ができています
• 機能電子モジュール

つまり、PCBA = PCB + 電子部品 + 組立プロセスです。

プリント基板 と PCBA: 主な違い

特徴	プリント基板	プリント基板A
意味	裸の回路基板	組み立てられた回路基板
コンポーネント	なし	完全に実装されたコンポーネント
関数	ベース構造	機能電子ユニット
製造段階	早期	ファイナルステージ
テスト	機能しない	完全にテスト済みで機能的

製造において違いが重要な理由

プリント基板 と PCBA を理解することは、いくつかの点でビジネスに役立ちます。

コスト管理: PCB は安価で、PCBA には組み立てコストがすべて含まれています

生産計画: 異なるサプライヤーが PCB と PCBA を別々に扱う場合があります

品質管理: PCBA には機能テストと検査が必要です

サプライ チェーンの効率性: 電子機器を調達する際の混乱の回避に役立ちます

ユニエクスプロア エレクトロニクス による PCBA 製造サポート

信頼できる電子機器組み立てサービスを求める企業にとって、経験豊富なメーカーとの連携は不可欠です。

ユニエクスプロア エレクトロニクス株式会社。ワンストップの PCB および PCBA 製造ソリューションを専門とし、設計から完成した組み立てまでの生産チェーン全体をカバーします。

主なサービスには次のものが含まれます。

プリント基板製造およびレイアウトのサポート

SMTおよびDIPアセンブリ

電子部品の調達

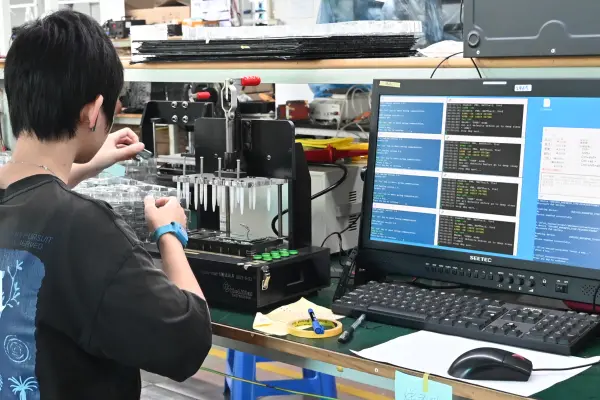

機能テストと品質検査

ボックスの構築と最終製品の組み立て

産業用制御、家庭用電化製品、医療機器、スマート ホーム アプリケーションにわたる経験を活かし、ユニエクスプロア エレクトロニクスは、世界中の顧客にスケーラブルな製造サポートを提供します。
