ヘルスケア PCBA 工場は、生産品質を確保するために AOI 検査をどのように使用していますか?

でプリント基板(プリント基板アセンブリ) の製造プロセスでは、製品の品質を確保することが企業の成功にとって極めて重要です。技術の進歩に伴い、自動光学検査 (AOI) は生産品質を向上させるための重要なツールとなっています。この記事では、PCBA 工場が AOI 検査を使用して生産品質を確保する方法について説明します。

1. AOI検査の概念とメリット

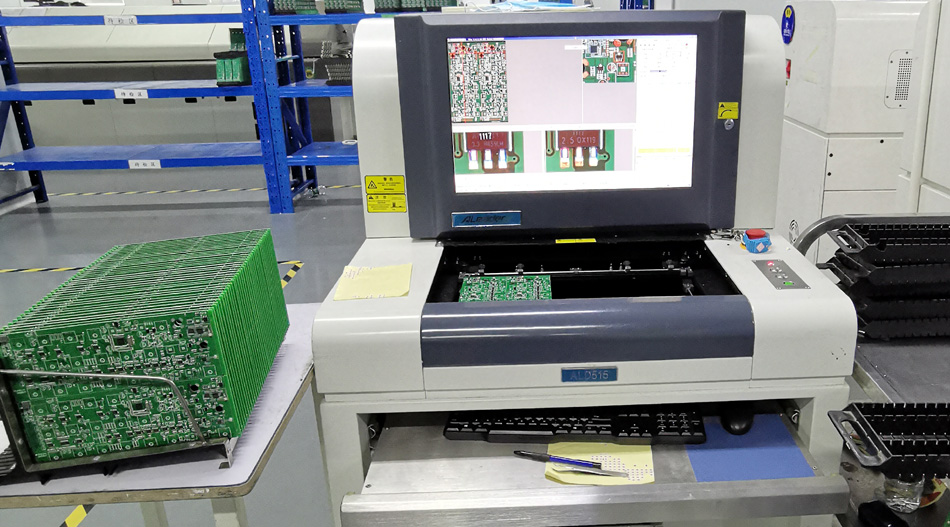

AOI 検査では、コンピュータ ビジョン テクノロジを使用して PCB の画像をキャプチャおよび分析し、コンポーネントの配置、はんだ付けの品質、および潜在的な欠陥を特定します。従来の手動検査と比較して、AOI にはいくつかの利点があります。

高効率: AOI システムは非常に短時間で大量の PCB を検査できるため、生産効率が大幅に向上します。

高精度: AOI は高解像度カメラと正確なアルゴリズムを使用して、最小の欠陥も検出し、製品の品質を保証します。

リアルタイム フィードバック: AOI システムは生産ラインをリアルタイムで監視し、問題を迅速に特定して報告し、迅速な調整と解決を可能にします。

2. PCBA 加工における AOI の応用

2.1 入荷検査

プリント基板 処理の初期段階で、AOI を使用して入荷したコンポーネントを検査し、仕様を満たしていることを確認できます。このステップでは、部品の外観と寸法を検査することで、標準以下の材料が生産プロセスに混入するのを効果的に防ぎます。

2.2 工程内検査

AOI の主な用途は、生産プロセスにおける工程内検査です。 PCB 上でのはんだ付けが完了すると、AOI システムははんだ接合部、コンポーネントの配置、極性を自動的に検査して、設計要件を満たしていることを確認します。不良品が検出された場合は、直ちにアラートを発し、規格外品の次工程への流入を防ぎます。

2.3 最終検査

生産完了後、AOI システムは最終検査を実行して、すべての製品が出荷前に厳格なテストを受けているかどうかを確認することもできます。 AOI は設計ファイルと比較することで、不適合製品を迅速に特定し、安全に出荷できることを保証します。

3. データの分析と改善

AOI検査は問題を特定するだけでなく、生産プロセスに貴重なデータも提供します。各検査の後、AOI システムは欠陥の種類、頻度、特定の場所を含む結果を記録します。このデータは、工場が問題の根本原因を分析し、生産の弱点を特定し、適切な改善策を開発するのに役立ちます。

3.1 問題の追跡

AOI 検査データを分析することで、工場は欠陥の原因を迅速に追跡できます。たとえば、PCB のバッチに頻繁に欠陥が見られる場合、工場はデータを比較して、その原因が不適切な操作なのか、材料の問題なのか、装置の故障なのかを判断できます。

3.2 生産の最適化

AOI データに基づいて、工場は生産プロセスを最適化できます。たとえば、特定のはんだ付けプロセスで発見された問題に対処するために、工場は装置パラメータを調整したり、オペレーターのトレーニングを強化して全体的な生産品質を向上させることができます。

結論

AOI検査は重要な役割を果たしますプリント基板製造を支援し、工場があらゆる段階で製品の品質を確保できるように支援します。効率的かつ正確な自動検査により、PCBA 工場は生産中に品質上の問題を迅速に検出して解決できるだけでなく、データ分析を通じて継続的な改善を推進することもできます。技術の継続的な進歩により、AOI 検査は将来の PCBA 製造においてさらに重要な役割を果たし、企業が熾烈な競争市場で競争力を維持できるようになります。
