PCBA処理における柔軟な回路基板技術

最新の電子製品では、独自の利点により、柔軟な回路基板技術が広く使用されています。柔軟な回路基板（FPC）は薄く、曲げやすく、高密度統合を備えているため、さまざまな複雑でコンパクトな電子デバイスで重要な役割を果たします。この記事では、PCBAの製品パフォーマンスと製造効率を改善するために柔軟な回路基板テクノロジーを使用する方法について説明します（印刷回路基板アセンブリ）処理。

I.柔軟な回路基板技術の概要

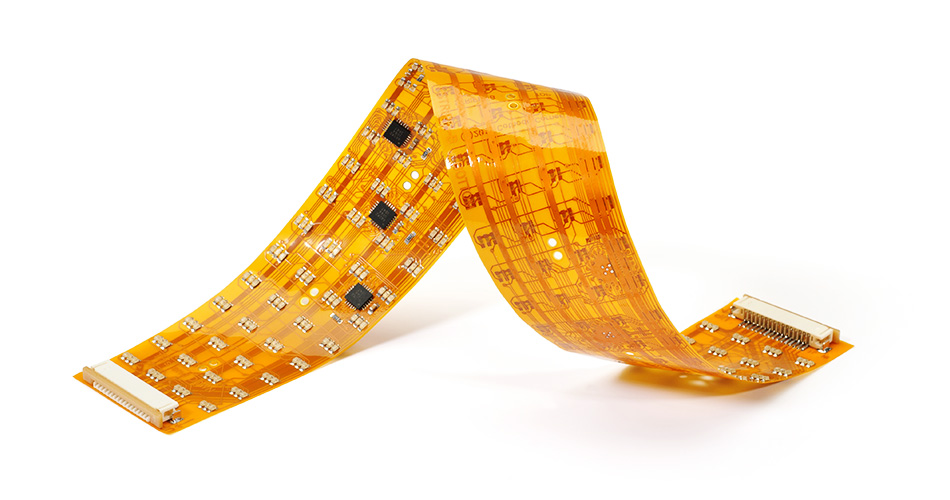

柔軟な回路基板技術とは、回路基板の曲げ、折りたたみ、カールを実現するための回路基板の製造に柔軟な基板を使用することを指します。この技術により、回路基板は限られたスペースでより多くの機能を実現し、複雑な3次元空間構造に適応できます。従来のリジッド回路基板と比較して、柔軟な回路基板には、設計と用途に多くのユニークな利点があります。

1。柔軟な基質：柔軟な回路基板は通常、基質としてポリイミド（PI）やポリエステル（PET）などの柔軟な材料を使用します。これらの材料は優れた柔軟性と高温抵抗を備えており、回路基板が折りたたみと曲げの下で正常に動作するようにします。

2。高密度統合：柔軟な回路板は、より高い回路密度を達成し、小型の電子製品設計をサポートできます。高密度回路設計により、制限されたスペースに統合されて、小型化と高い統合のための最新の電子製品のニーズを満たす機能を統合できます。

ii。柔軟な回路基板のアプリケーションフィールド

柔軟な回路基板テクノロジーは、複数の産業やアプリケーション分野、特にスペースを節約するか、複雑な形状を必要とする電子デバイスで広く使用されています。

1。コンシューマーエレクトロニクス：柔軟な回路基板テクノロジーは、スマートフォン、タブレット、ウェアラブルデバイスなどの消費者電子製品で広く使用されています。これらの製品は通常、高密度の統合とコンパクトな設計を必要とし、柔軟な回路基板はこれらの設計上の問題を効果的に解決できます。

2。自動車電子機器：自動車電子システムの柔軟な回路基板は、ダッシュボード、コントロールパネル、センサーなどのコンポーネントに使用できます。これらのコンポーネントは通常、高い耐久性と振動抵抗を必要とし、柔軟な回路基板技術はこれらのニーズを満たすことができます。

3。医療機器：ペースメーカー、監視機器、内視鏡などの医療機器では、柔軟な回路基板を使用すると、機器の動的な形状と小さなスペースに適応しながら、複雑な電子機能を実現できます。

iii。 PCBA処理における柔軟な回路基板の利点

PCBA処理における柔軟な回路基板テクノロジーの使用には多くの利点があり、製品の全体的なパフォーマンスと製造効率を大幅に改善できます。

1.スペースの保存：柔軟な回路基板は、設計のより高い統合を実現し、コンポーネントのレイアウトスペースを削減し、製品のボリュームを節約できます。コンパクトな設計を必要とする電子製品の場合、柔軟な回路基板はスペースの利用を効果的に改善できます。

2。信頼性の向上：柔軟な回路板には、耐性と振動耐性が優れています。柔軟な特性により、機械的なストレスと振動により適応し、従来の剛性回路基板の亀裂や脱離れによる障害を減らし、製品の全体的な信頼性を向上させることができます。

3.アセンブリの簡素化：柔軟な回路基板を使用すると、コネクタの数とはんだ付けポイントの数を減らし、製品のアセンブリプロセスを簡素化できます。これにより、生産効率が向上するだけでなく、アセンブリコストも削減できます。

4.設計の改善柔軟性：柔軟な回路基板は、複雑な3次元空間でルーティングでき、より複雑な回路設計と機能的統合をサポートできます。これにより、設計者は、より小さなスペースでより多くの機能を実現するための柔軟性を高めることができます。

IV。柔軟な回路基板テクノロジーの課題

柔軟な回路基板技術の多くの利点にもかかわらず、PCBA処理にはまだいくつかの課題があります。これらの課題を理解し、対応する措置を講じることは、テクノロジーの適用を成功させるための鍵です。

1。コストの問題：特に高精度と複雑な設計に関しては、柔軟な回路基板の製造コストは比較的高くなっています。プロジェクトが予算内で完了することを保証するために、設計段階でコスト管理が必要です。

2。処理の難易度：特に折りたたみ部品や曲げ部品では、柔軟な回路基板を処理するのが困難です。処理中に欠陥がないことを確認するには、高精度の製造プロセスと機器が必要です。

3.長期的な信頼性：柔軟な回路基板は短期的にはうまく機能しますが、長期使用における信頼性と安定性は依然として注意が必要です。長期的な使用でパフォーマンスと耐久性を確保するには、厳密なテストと検証が必要です。

結論

柔軟な回路基板技術には大きな利点がありますPCBA処理、スペースの節約、信頼性の向上、単純化されたアセンブリ、設計の柔軟性の向上を含む。いくつかの課題にもかかわらず、合理的な設計と処理技術を通じて、その利点は、高統合とコンパクトな設計のための最新の電子製品のニーズを満たすために完全に利用できます。テクノロジーの継続的な進歩により、柔軟な回路基板はPCBA処理において不可欠で重要なテクノロジーになり、電子製品の革新と開発を強力にサポートします。
