PCBA処理におけるコンポーネントアセンブリプロセス

PCBAで（印刷回路基板アセンブリ）処理、コンポーネントアセンブリプロセスは、電子製品の機能と信頼性を確保するための重要なリンクです。電子製品の継続的な革新と複雑さにより、コンポーネントアセンブリプロセスを最適化することで、生産効率を改善するだけでなく、製品の全体的な品質を大幅に向上させることもできます。この記事では、PCBA処理のコンポーネントアセンブリプロセスを検討します。これには、事前アセンブリの準備、共通のアセンブリテクノロジー、プロセス最適化戦略が含まれます。

I.事前アセンブリの準備

コンポーネントアセンブリの前に、十分な準備がアセンブリの品質を確保するための基礎です。

1。設計と材料の準備

設計最適化：回路基板の設計の合理性を確保し、詳細な設計レビューと検証を実施します。合理的なコンポーネントのレイアウトと設計ルールは、コンポーネントの干渉やはんだの困難など、アセンブリプロセスの問題を減らすことができます。

材料の準備：すべてのコンポーネントと材料の品質が、コンポーネントの仕様やはんだ材料の性能を含む標準を満たしていることを確認してください。検証済みのサプライヤーと材料を使用すると、生産プロセスの欠陥を軽減できます。

2。機器のデバッグ

機器のキャリブレーション：配置機やリフローはんだ付け機などの主要な機器を正確に調整して、機器の作業状況が生産要件を満たすようにします。機器の故障によって引き起こされる生産の問題を回避するために、定期的に機器を維持および検査します。

プロセス設定：リフローのはんだ付けの温度曲線、配置機の配置精度など、さまざまな種類のコンポーネントや回路基板の設計に適応するなどの機器パラメーターを調整します。プロセス設定が高精度コンポーネントアセンブリをサポートできることを確認してください。

ii。一般的なアセンブリテクノロジー

でPCBA処理、一般的なコンポーネントアセンブリテクノロジーには、Surface Mount Technology（SMT）および穴挿入技術（THT）が含まれます。各テクノロジーには、さまざまな利点と短所とアプリケーションシナリオがあります。

1。Surface Mount Technology（SMT）

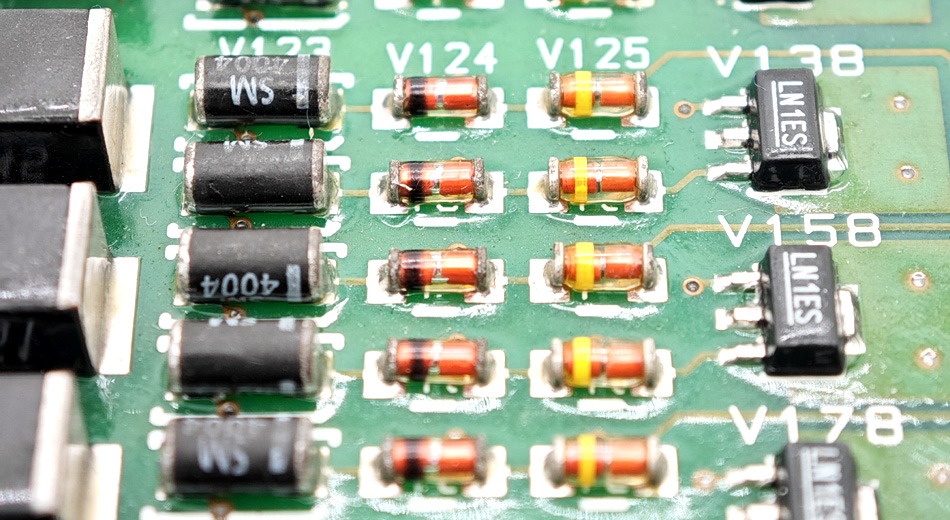

技術的特徴：Surface Mount Technology（SMT）は、回路基板の表面に電子コンポーネントを直接取り付ける技術です。 SMTコンポーネントのサイズは小さく、軽量で、高密度および小型化された電子製品に適しています。

プロセスフロー：SMTプロセスには、はんだペースト印刷、コンポーネント配置、リフローのはんだ付けが含まれます。最初に、回路基板のパッドにはんだ貼り付けを印刷し、次にコンポーネントをはんだペーストの上に置き、最終的にリフローはんだ付け機で加熱して、はんだペーストを溶かし、はんだジョイントを形成します。

利点：SMTプロセスには、高効率、高度の自動化、強力な適応性の利点があります。高密度と高精度の電子アセンブリをサポートし、生​​産効率と製品の品質を向上させることができます。

2。スルーホールテクノロジー（THT）

技術的特徴：スルーホールテクノロジー（THT）は、はんだ付けのために回路基板のスルーホールにコンポーネントピンを挿入するテクノロジーです。 THTテクノロジーは、大規模で高電力コンポーネントに適しています。

プロセスフロー：THTプロセスには、コンポーネントの挿入、波のはんだ付け、または手動のはんだ付けが含まれます。コンポーネントピンを回路基板のスルーホールに挿入し、波のはんだ付け機または手動のはんだ付けを介してはんだジョイントの形成を完了します。

利点：THTプロセスは、機械的強度要件が高いコンポーネントに適しており、強力な物理的接続を提供できます。低密度および大型回路基板アセンブリに適しています。

iii。プロセス最適化戦略

PCBA処理のコンポーネントアセンブリプロセスを改善するには、一連の最適化戦略を実装する必要があります。

1。プロセス制御

プロセスパラメーターの最適化：リフローはんだの温度曲線、はんだペーストの印刷の厚さ、コンポーネントの取り付け精度などの重要なパラメーターを正確に制御します。データ監視とリアルタイムの調整により、プロセスの一貫性と安定性を確保します。

プロセス標準化：詳細なプロセス標準と操作手順を開発して、各プロセスリンクに明確な動作仕様があることを確認します。標準化された操作は、人的エラーを減らし、プロセスの変動を減らし、アセンブリの品質を向上させることができます。

2。品質検査

自動検査：自動光学検査（AOI）やX線検査などの高度な技術を使用して、アセンブリプロセス中のはんだジョイントとコンポーネントの位置の品質をリアルタイムで監視します。これらの検査技術は、品質の問題を迅速に検出して修正し、生産ラインの信頼性を改善できます。

サンプル検査：はんだの品質、コンポーネントの位置、電気性能の検査を含む、生産されたPCBAでサンプル検査を定期的に実施します。サンプル検査により、潜在的なプロセスの問題が発見され、それらを改善するためにタイムリーな対策を講じることができます。

まとめ

PCBA処理では、高品質のコンポーネントアセンブリを達成するには、十分な準備、適切なアセンブリテクノロジーの選択、および効果的なプロセス最適化戦略の実装が必要です。設計を最適化し、高度な機器とテクノロジーを採用し、プロセスを細かく制御し、厳格な品質検査を行うことにより、最終製品のパフォーマンスと信頼性を確保するために、コンポーネントアセンブリの精度と安定性を改善できます。テクノロジーの継続的な開発により、PCBA処理におけるコンポーネントアセンブリプロセスは引き続き革新され、電子製品の品質を向上させ、市場需要を満たすための強力なサポートが提供されます。
