PCBA処理における高度な検出技術

PCBA処理（印刷回路基板アセンブリ）、検出技術は、製品の品質とパフォーマンスを確保するために重要です。テクノロジーの継続的な進歩により、ますます高度な検出技術がPCBA処理プロセスに適用され、検出の精度、効率、信頼性が向上しています。この記事では、いくつかの一般的な高度な検出技術とPCBA処理におけるそのアプリケーションについて説明します。

I.自動光学検査（AOI）

1。AOIテクノロジーの概要

自動光学検査（AOI）は、視覚システムを使用して回路基板を自動的に検出する技術であり、PCBA処理で広く使用されています。

作業原則：AOIシステムは、高解像度カメラを介して回路基板をスキャンし、画像をキャプチャし、プリセット標準と比較して、欠陥と悪い点を特定します。

検出コンテンツ：AOIは、はんだジョイントの品質、コンポーネントの位置、不足しているコンポーネント、短絡などの問題を検出できます。

2。AOIの利点

AOIテクノロジーは高速で正確で、非接触性があり、検出効率を大幅に改善できます。

生産効率の向上：自動検出により、手動検出の時間が短縮され、生産効率が向上します。

高精度：高解像度の画像とインテリジェントアルゴリズムは、小さな欠陥を正確に識別し、誤った検出率を低下させることができます。

ii。 X線検出（X線）

1。X線技術の概要

X線検出（X線）は、X線を使用して回路基板の内部構造を確認する検出技術であり、複雑なPCBA検出タスクに適しています。

作業原則：X線は回路基板に浸透して内部構造の画像を形成し、画像を分析することにより、はんだや短絡の不十分な内部欠陥が検出されます。

アプリケーション範囲：X線検出は、BGA（ボールグリッドアレイ）やCSP（チップスケールパッケージ）などの表面マウントコンポーネントの検出に特に適しています。

2。X線検出の利点

X線検出技術は、詳細かつ詳細な内部検査を提供でき、隠された欠陥の検出に適しています。

隠された欠陥を明らかにする：それは、製品の全体的な信頼性を確保するために、コールドはんだジョイントやスズビーズなどの目に見えない内部欠陥を検出できます。

非破壊検査：回路基板の非破壊検査は、製品の完全性に影響しません。

iii。赤外線熱イメージング検出

1。赤外線熱イメージング技術の概要

赤外線熱イメージング検出は、赤外線カメラを使用して回路基板の温度分布画像をキャプチャして、過熱または熱障害の問題を検出します。

作業原則：赤外線カメラは、回路基板の表面に赤外線放射をキャプチャし、温度画像に変換し、熱画像を分析することで異常を識別します。

アプリケーション範囲：サーキット基板の熱異常、過熱領域、電力管理の問題の検出に適しています。

2。赤外線熱画像検出の利点

赤外線熱イメージングテクノロジーは、回路基板の温度変化をリアルタイムで監視し、貴重な障害診断情報を提供できます。

リアルタイム検出：回路基板の温度をリアルタイムで監視し、潜在的な過熱問題を時間内に検出できます。

非接触検出：非接触検出を使用して、回路基板との物理的干渉を避けます。

IV。電気試験（ICT）

1。ICTテクノロジーの概要

電気テスト（回路テスト、ICT）は、回路基板の機能と接続性を検出するためのテスト技術です。回路基板は、電気信号を介してテストされます。

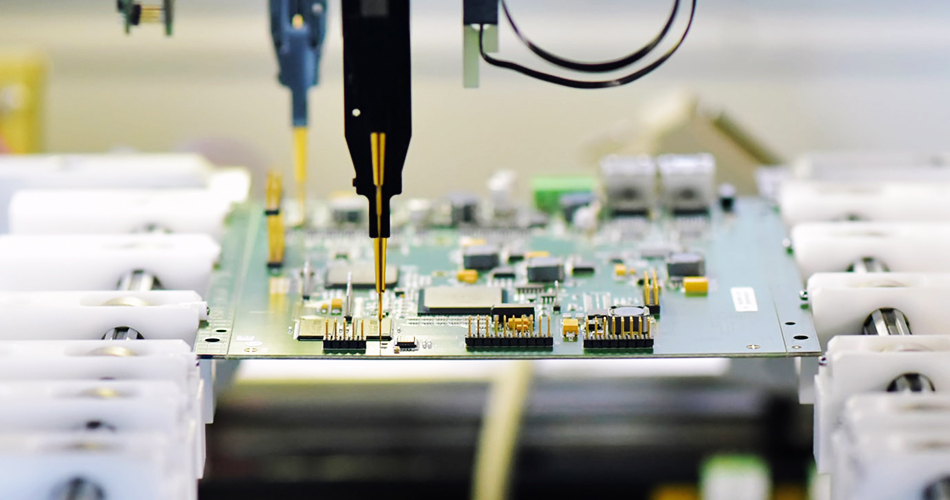

作業原則：ICTは、テストプローブを使用して回路基板のテストポイントに接続し、電気信号を適用し、回路の電気性能と接続を確認するための応答を測定します。

検出コンテンツ：短絡、開回路、コンポーネント値の不一致、および回路基板のはんだ問題を検出できます。

2。ICTの利点

ICTテクノロジーは、回路基板の機能と信頼性を確保するために、生産プロセス中に包括的な電気性能テストを実行できます。

包括的なテスト：回路基板のさまざまな電気パラメーターを包括的にテストして、製品の機能を確保します。

高効率：自動テストプロセスにより、テスト効率が向上し、手動介入が減少します。

V.機能テスト

1。機能テストの概要

機能テスト実際の労働条件下でのPCBAのテストであり、さまざまな機能が設計要件を満たしていることを確認しています。

作業原則：PCBAをシミュレートされた作業環境に入れ、プリセット機能テストプログラムを実行して、その機能とパフォーマンスを検証します。

アプリケーションの範囲：PCBAの実際の作業状況と機能のテストに適用され、実際のアプリケーションでのパフォーマンスの評価。

2。機能テストの利点

機能テストは、実際の労働条件をシミュレートし、実際の使用環境に最も近いテスト結果を提供できます。

実際の環境テスト：実際の労働条件下でテストして、実際に使用したPCBAのパフォーマンスを確保します。

問題の発見：機能的な問題を発見し、製品の信頼性と安定性を確保することができます。

結論

でPCBA処理、高度な検出技術の使用は、製品の品質とパフォーマンスを確保するための重要な手段です。自動光学検査（AOI）、X線検査、赤外線熱イメージング検査、電気試験（ICT）、機能テストなどの技術を導入することにより、企業は検出精度、効率、信頼性を改善できます。将来、テクノロジーの継続的な進歩により、これらの検出技術は、PCBA処理の全体的な品質と生産効率をさらに向上させ、さらに改善し続けます。
